多罐并联手动反洗砂滤水净化装置

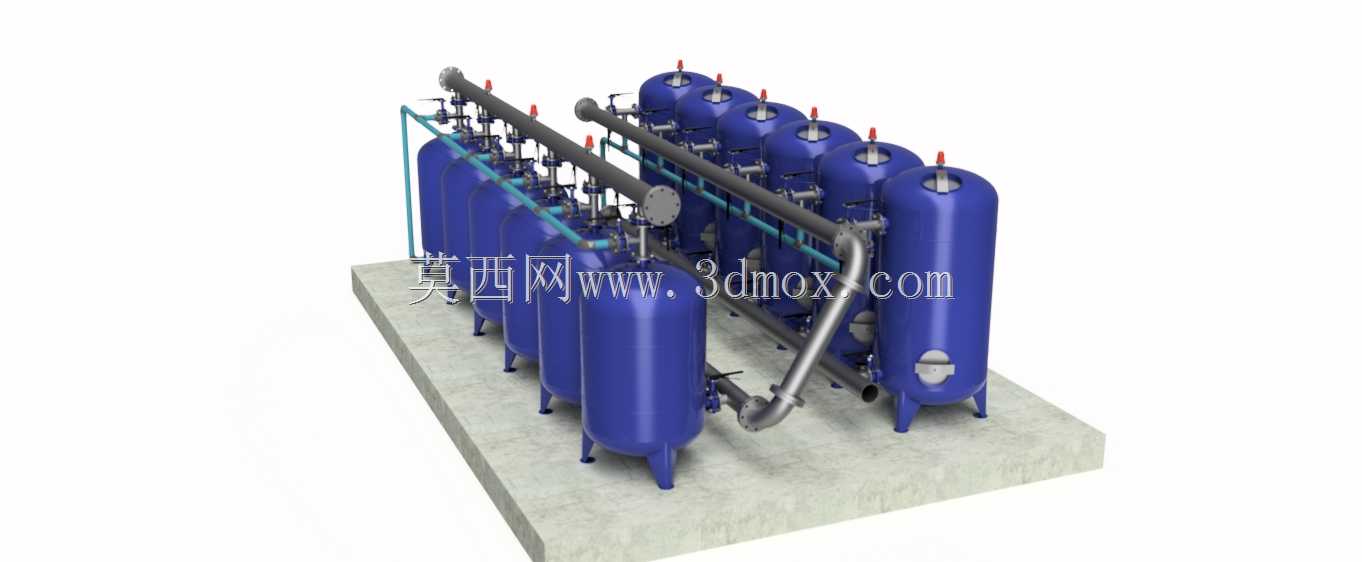

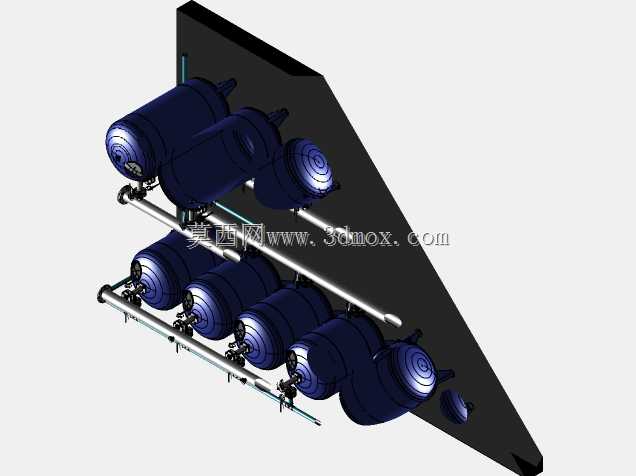

这套多罐并联的砂滤净水装置，主要面向中小型工业循环水系统、民用集中供水预处理、生产工艺用水初滤场景设计，核心作用是通过罐内填充的石英砂滤料层，截留水体中悬浮杂质、泥沙、胶体颗粒物，降低出水浊度，满足后续工艺环节或排放的水质要求。不同于全自动反洗的多阀控制系统，这套装置采用手动阀组控制反洗流程，在预算有限、运维人员可定时值守的项目场景中，能大幅降低设备采购成本，同时避免自动阀件故障带来的系统停机风险，适配县域小型水厂、工厂循环冷却水旁滤、农田灌溉水预处理等对自动化程度要求不高的使用场景。从结构设计逻辑来看，采用多罐并联排布而非单大罐设计，核心考量是兼顾过滤效率与反洗效果：单罐过大时反洗水流容易出现布水不均，局部滤料板结无法冲散，而小直径罐体并联的形式，可在单罐反洗时关闭对应进水阀，其余罐体维持正常过滤作业，无需整套系统停机，保障供水连续性。罐体采用立式椭圆封头承压结构，支脚设计为三点式支撑，适配混凝土基础平台安装，安装时需预留罐顶排气阀操作空间、罐侧卸料口的检修通道，以及前端主进水管道、后端出水汇流管的法兰对接余量，整体底座采用混凝土浇筑平台时，需保证平面水平度误差不超过千分之二，避免罐体承压后出现侧向应力集中。管路设计上，进水主管道从罐组上方横向排布，通过支管接入每个罐体顶部的进水口，出水汇流管同样沿罐组侧方布置，反洗进水管与正常出水管共用管路，反洗排水管单独设置在罐体侧下方，手动阀门集中布置在操作侧走道旁，运维人员可在单侧走道完成所有阀门的启闭操作，无需绕罐组走动，降低日常操作的动线长度。滤料层设计采用级配石英砂，从上到下滤料粒径逐级增大，避免反洗后滤料分层混乱影响过滤精度，布水器采用多孔板加水帽结构，保证进水均匀分布在整个滤料截面，避免偏流导致局部滤料过早堵塞。反洗操作时通过手动切换阀门，改变水流方向，让滤料层膨胀浮动，通过滤料颗粒间的摩擦冲刷掉表面附着的截留杂质，随反洗水排出，恢复滤料的过滤能力，整套系统无复杂电控元件，对运维人员的技术要求较低，适合缺乏专业电控运维能力的场景使用。
