卧式气瓶固定支撑托架结构设计

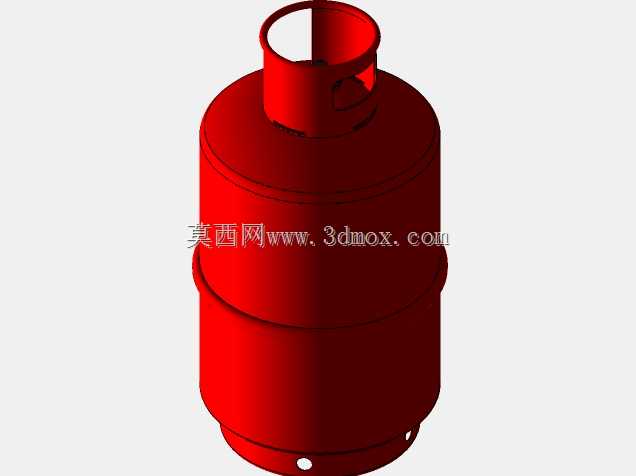

在工业供气、移动作业设备、小型集成动力单元的配套结构中，气瓶的卧式固定一直是容易被忽略却直接影响使用安全的环节。这套支撑托架的设计，首先围绕卧式放置的高压气瓶使用场景展开，适配常见的中小容积钢制气瓶，这类气瓶常配套于焊接作业工位、小型气动设备集群、应急动力供应单元，需要在移动或静置状态下保持瓶体稳定，避免滚动、窜动带来的接口泄漏、瓶体磕碰风险。

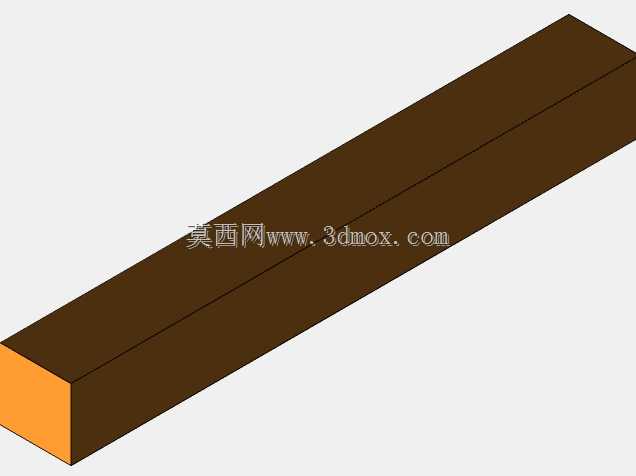

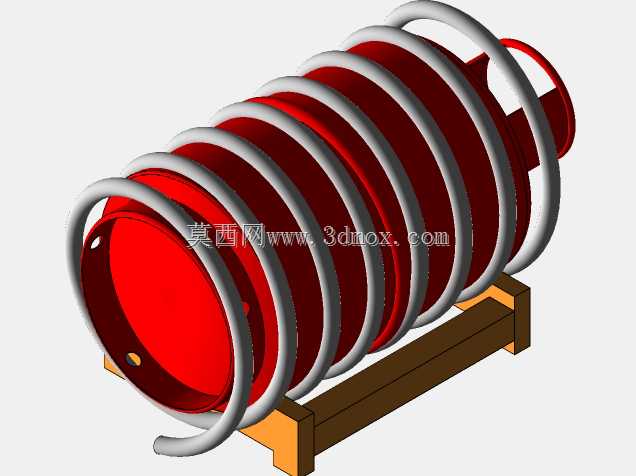

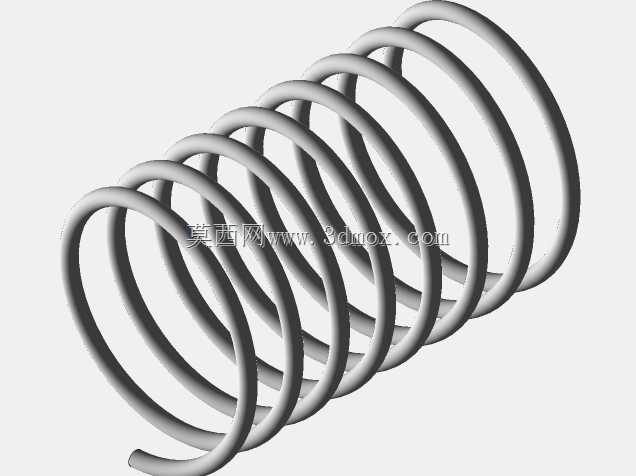

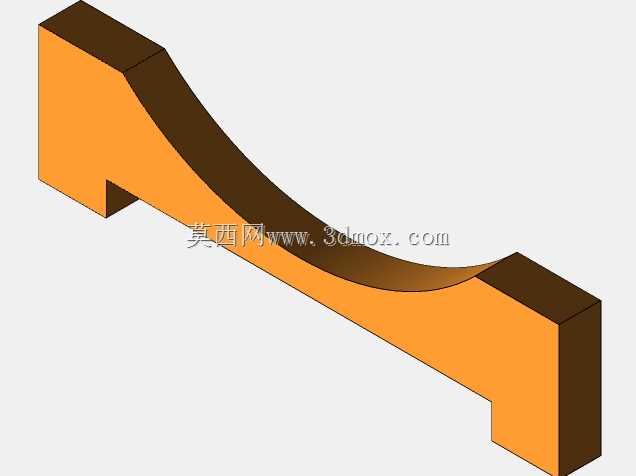

从功能特性来看，托架采用分体式承托逻辑，底部的框架式支座承担整体承重，采用矩形截面型材拼焊而成，接触地面的安装面预留了螺栓固定孔位，可直接固定在设备机架、作业平台或者移动小车上，安装边界的孔位间距适配通用的型材安装槽距，不需要额外做转接板加工。环绕瓶体的螺旋式抱箍是核心的固定结构，不同于传统的两段式卡箍，连续的螺旋环绕结构可以让瓶体的周向受力更均匀，不会出现局部应力集中压伤瓶身漆层甚至造成瓶体局部变形的问题，抱箍的两端做了圆弧收边处理，避免安装时划伤操作人员，也减少应力集中导致的抱箍断裂风险。

设计过程中首先核算了满瓶状态下的整体载荷，底部支座的型材截面选型预留了1.5倍的安全余量，即使在设备移动产生颠簸冲击的工况下，也不会出现支座变形的问题。抱箍的螺距设置经过反复调整，既保证足够的包覆接触面积，又不会过多增加整体重量，同时预留了瓶体和抱箍之间的微调间隙，适配同规格下存在微小外径公差的不同批次气瓶，安装时不需要额外修配就能完成锁紧。瓶体端部的定位环结构，可以限制气瓶的轴向窜动，避免在设备倾斜或者急停状态下气瓶沿轴向滑移拉扯连接管路，端部的开孔刚好避让气瓶的阀门安装位置，不会影响瓶阀的操作和管路的接装。

从安装适配性来看，整套托架的外形尺寸控制紧凑，不会占用过多的设备安装空间，底部支座的高度设置兼顾了瓶阀操作的人机工程高度，操作人员站在侧面就能轻松完成阀门启闭、管路拆装的操作，不需要过度弯腰或者抬手。抱箍和底部支座的连接采用可拆卸式的固定结构，后期如果需要适配不同外径的气瓶，只需要更换对应尺寸的螺旋抱箍就能完成适配，不需要重新加工整个底部支座，降低了后续的改造成本。在实际工况验证中，这套结构可以承受常规作业中的振动、冲击载荷，不会出现瓶体松动的问题，同时开放式的结构不会遮挡瓶体的检验标识、液位显示部位，方便日常巡检时快速查看气瓶状态，避免安全隐患。
