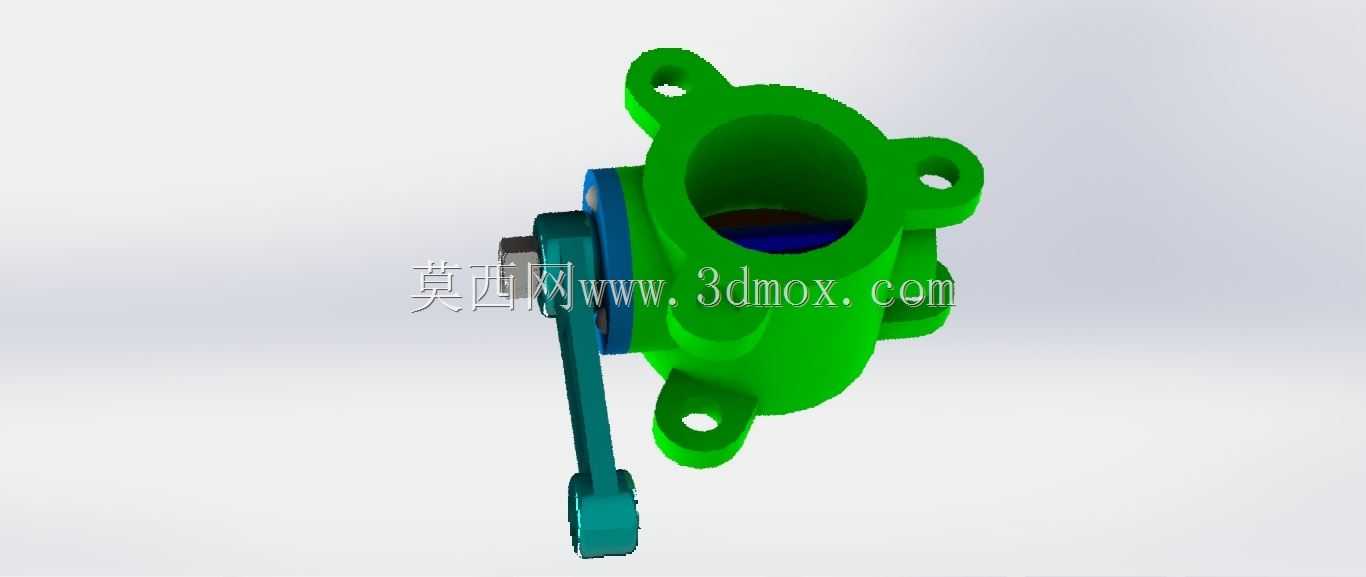

手动杠杆式对夹蝶阀结构三维建模

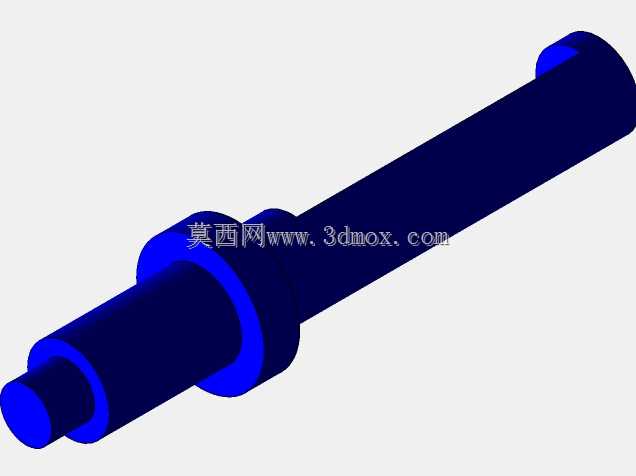

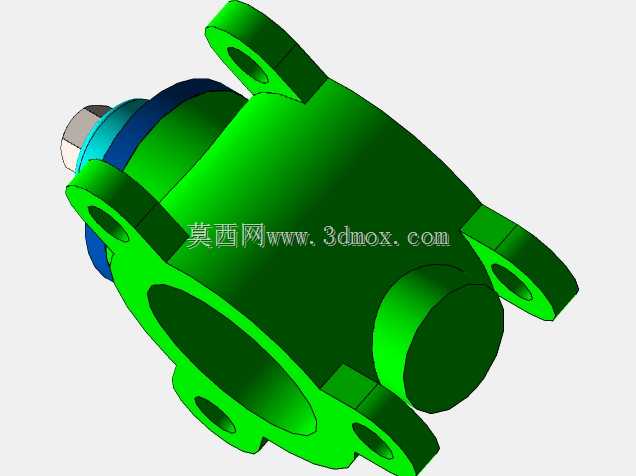

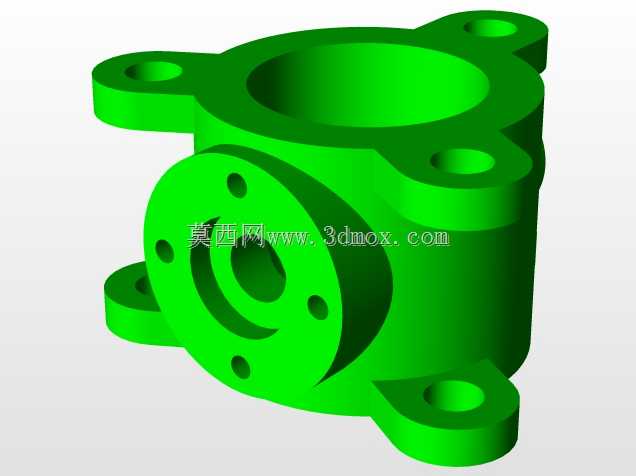

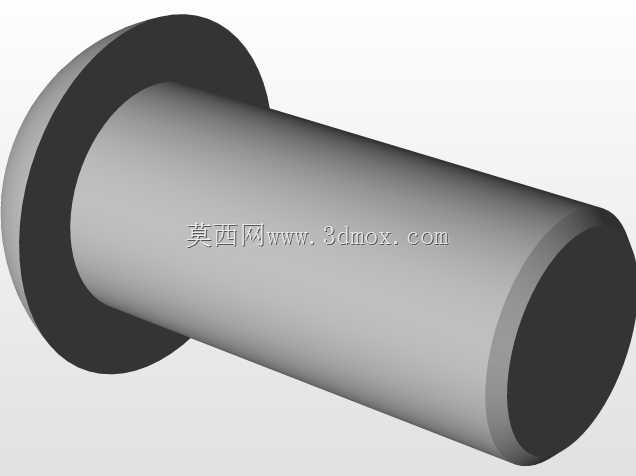

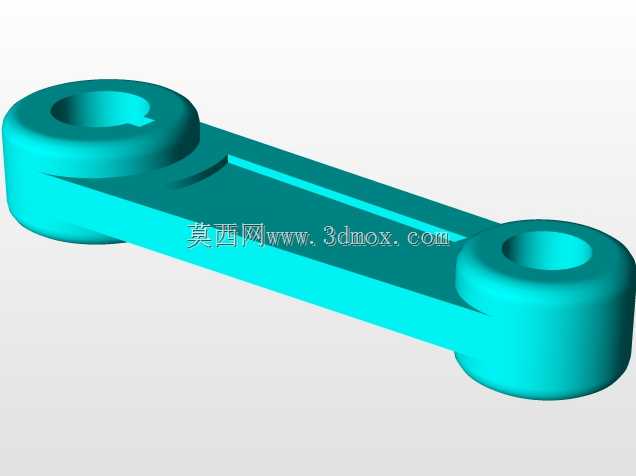

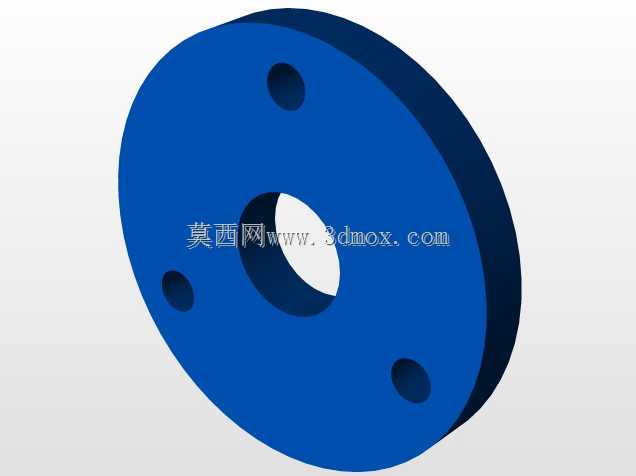

在市政给排水、暖通空调循环水、化工低压流体输送、轻工制程管路等场景中，蝶阀是应用占比极高的截断与调节类管路元件，这款手动杠杆式蝶阀的建模完全围绕现场安装与操作的实际需求展开。从功能特性来看，该阀采用四分之一回转的动作逻辑，操作手柄扳动90°即可完成全开到全关的行程切换，相比多回转的闸阀、截止阀，启闭动作更迅捷，流阻更低，适合需要快速切断或调节管路通径的工况。阀体采用对夹式连接结构，两侧带安装耳座，耳座上预留的螺栓过孔与对应通径的管路法兰孔位匹配，安装时无需额外配置法兰转接件，直接夹在两片管路法兰之间即可完成固定，整体轴向安装尺寸远小于同通径的闸阀，能有效节省管路排布的轴向空间，尤其适合管廊、设备夹层这类安装空间局促的场景。设计过程中，首先确定了阀体内腔的通流直径，保证全开状态下阀板与流道内壁的间隙均匀，避免出现局部流道缩径造成的压损增大问题；阀板的转轴偏心距经过反复校核，既保证关闭状态下阀板密封面能均匀贴合阀座密封圈，实现可靠的截断密封，又能让启闭过程中阀板与密封面的摩擦行程尽可能短，降低操作力矩，延长密封件的使用寿命。操作端采用加长杠杆式手柄，手柄长度经过力矩匹配计算，无需额外配置助力机构，操作人员徒手即可完成带压状态下的启闭操作，手柄上预留的定位卡槽可与阀体上的限位块配合，实现不同开度的档位锁定，满足管路流量调节的使用需求。建模时对阀体的壁厚做了等强度处理，介质接触侧的流道内壁做了圆角过渡，避免介质长期冲刷造成的局部冲蚀磨损，耳座的螺栓孔位置与法兰密封面的距离符合管路安装的操作空间要求，不会出现螺栓无法穿装紧固的问题。阀杆与阀体的配合部位设置了密封填料腔结构，可填充密封填料实现阀杆处的动密封，防止介质沿阀杆间隙外漏，整体结构没有冗余的设计部件，零件数量少，后期维护时仅需更换密封件即可恢复密封性能，运维成本较低。
