适配圆木千斤顶的激光切割起重吊钩结构

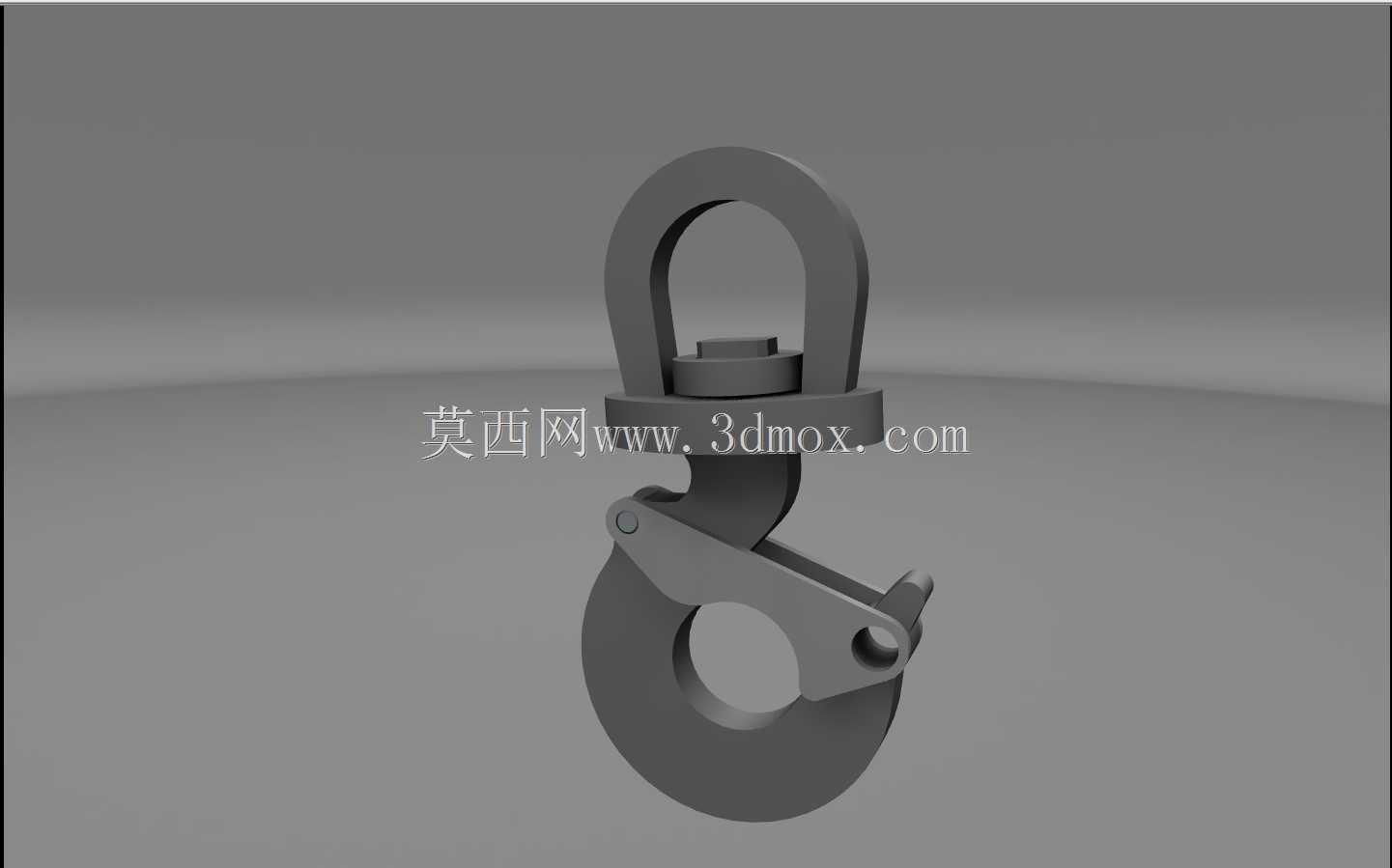

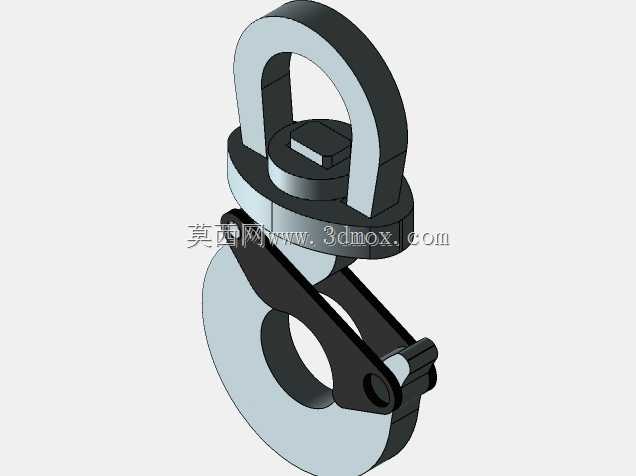

这款吊钩结构主要适配小型起重作业场景，尤其针对圆木千斤顶配套的起吊需求设计，可在林区木材转运、小型设备顶升移位、工坊重型工件吊装等场景下使用，作为末端承重连接件衔接起吊动力端与被吊重物，承担载荷传递的核心作用。从功能特性来看，吊钩自带防脱锁舌结构，锁舌通过销轴铰接在钩体开口侧，在挂入吊点后可依靠自身重力贴合钩体开口处，避免起吊过程中吊索、吊环从钩口滑脱，提升作业过程的安全性；顶部的吊环结构为闭合环形设计，可直接与上方的吊具、卸扣或者千斤顶的顶升端连接座配合，连接间隙控制在合理范围，避免作业过程中出现过大的晃动偏移。设计过程中优先考虑激光切割工艺的加工适配性，所有板材类构件均采用等厚板材切割成型，减少后续铣削、打磨的加工量，降低小批量加工的成本与周期；钩体的承重曲面做了圆弧过渡处理，避免应力集中在弯折棱角处，经过受力校核，钩身的承重截面厚度可满足额定载荷下的抗弯、抗剪要求，不会出现局部变形断裂的问题。安装边界方面，顶部吊环的内孔尺寸适配常规规格的卸扣销轴，可直接穿入连接无需额外加工转接件；钩体的开口尺寸适配常见的吊装带、钢丝绳吊索的挂入需求，锁舌的开合角度可覆盖常规吊点的挂入操作，不会出现吊件无法卡入的情况；整体结构的总高度控制在紧凑范围内，不会过多占用千斤顶的顶升行程空间，在有限的作业高度内可最大化利用顶升距离。实际使用中，该吊钩可直接通过激光切割下料后，经销轴装配、简单的表面防锈处理即可投入使用，无需复杂的铸锻工序，适合小型维修站点、林区作业点自行加工制作，维护时仅需定期检查销轴磨损情况、锁舌转动灵活性即可，更换易损件的成本极低。钩身的重心与顶部吊环的中心处于同一垂直线上，起吊过程中不会出现偏载扭转的情况，可保证被吊重物平稳起升，避免重物晃动带来的作业风险。
