桌面级小型三轴数控加工设备结构设计

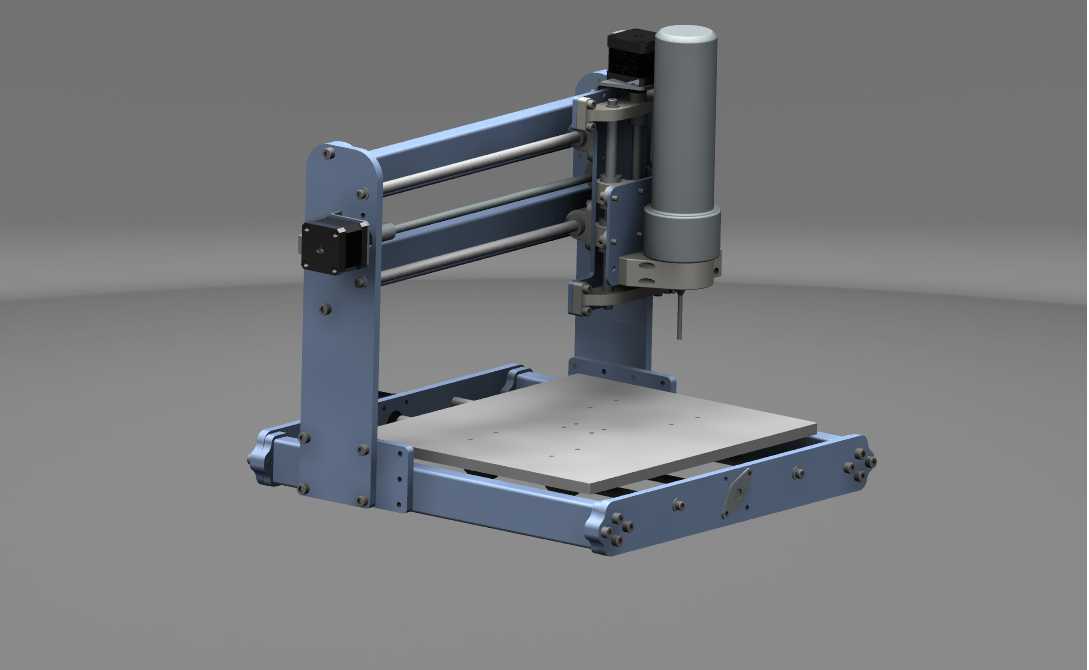

这款小型三轴加工设备的设计初衷，是面向个人加工工坊、教学实训场景以及小批量精密零件打样需求，填补大型工业机床占地空间大、部署成本高，无法适配桌面级作业场景的空白。从结构布局来看，设备采用龙门式动梁架构，X轴传动组件布置在底座两侧的平行导轨上，承载Y轴移动平台做横向进给，Z轴主轴组件挂载在龙门横梁上完成垂直方向的进给动作，这种布局能在有限的占地空间内最大化有效加工行程，同时保证整体结构的刚性，避免悬臂结构带来的加工震颤问题。

实际应用中，这类设备可完成软金属、工程塑料、木质板材等材质的铣削、钻孔、浅槽雕刻等加工工序，适合电子元器件固定座、小型机械结构件、创意手板模型的加工制作，相比手动加工设备，其数控进给的精度能控制在丝级，可满足多数非重载加工场景的精度要求。设计过程中，传动部分采用光轴导轨搭配丝杠传动的组合，在控制制造成本的前提下，保证进给过程的平顺性，降低传动间隙带来的加工误差；主轴组件采用大扭矩高速电主轴，可适配不同直径的铣刀、钻头，满足不同工序的加工转速需求。

从安装边界来看，设备整体底座采用加厚钢板焊接后时效处理的结构，底部预留标准设备安装孔位，可直接固定在常规承重工作台面上，不需要额外做地基浇筑，整体占地尺寸不超过普通办公桌的单工位空间，搬运部署仅需两人即可完成。设备的走线全部采用拖链内置布局，避免加工过程中切屑、切削液飞溅损坏线路，各轴的限位开关布置在行程两端，可防止超程运行带来的结构碰撞损坏。工作台面采用带T型槽的铸铁平台，可通过压板直接固定待加工工件，也可适配通用型平口钳、分度头等工装夹具，拓展加工适配范围。

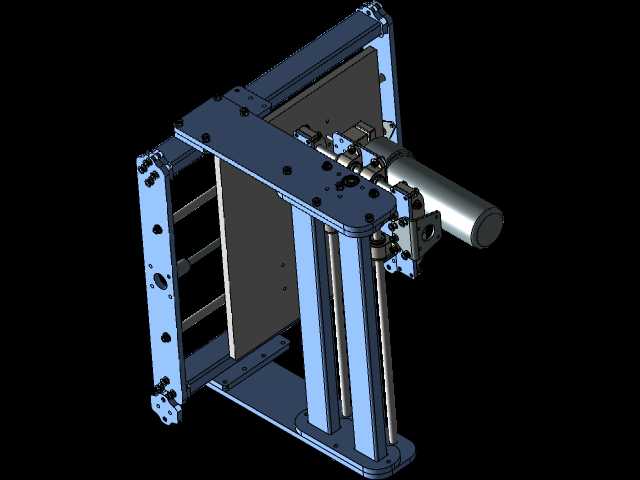

结构设计阶段，研发团队针对小型设备常见的刚性不足问题做了针对性优化，龙门立柱与底座的连接面采用加宽定位面搭配多组螺栓锁紧，减少连接部位的装配间隙；Z轴滑台的导轨跨距做了加宽处理，降低主轴伸出较长时的低头形变，保证深腔加工时的刀具垂直度。日常维护层面，各传动导轨都预留了润滑注油孔，可定期加注润滑脂降低运动磨损，主轴部位设计了防尘密封结构，阻挡加工粉尘进入主轴轴承，延长核心部件的使用寿命。
