球头铰接式连接固定支座结构设计

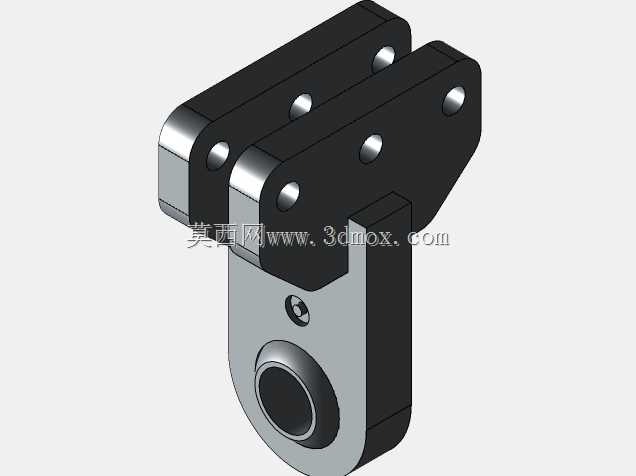

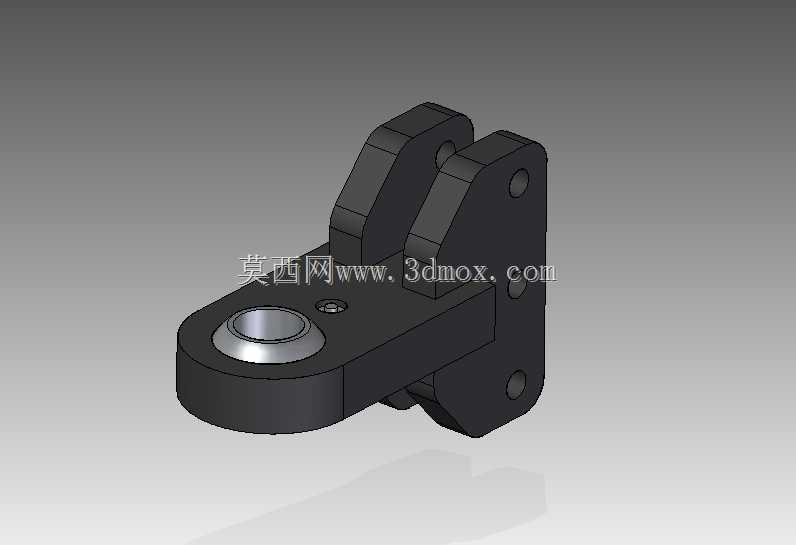

这款球头铰接连接支座，核心应用在需要小角度摆动补偿的机械连接场景中，常见于轻型工装夹具的活动端连接、小型自动化设备的连杆铰接部位、非标设备的可调式支撑端，也可用于改装类机械结构的活动关节衔接，用来补偿装配过程中产生的微小角度偏差，避免连接部位因硬接触出现应力集中导致的结构变形或断裂。从结构设计来看，主体采用一体式铣削成型的结构思路，底座部分设置三个沉头安装孔，孔位分布呈三角稳定布局，安装时可通过内六角螺栓将支座整体固定在安装基准面上，沉孔设计能够让螺栓头完全沉入支座本体内部，不会突出安装面干涉周边运动部件，安装面做了平面度处理，保证固定后支座不会出现倾斜偏移。前端的球头容纳腔采用包络式设计，适配7/8英寸规格的球头，球头安装后可实现绕球心的多方向小角度摆动，摆动角度范围通过支座前端的开口尺寸做了机械限位，避免球头脱出同时限制过大摆角影响连接刚性，球头安装孔内预留了润滑脂存储槽，长期使用时可存储少量润滑脂降低球头磨损，延长铰接结构的使用寿命。上部的双耳铰接结构是辅助连接端，两个耳片对称分布，同轴设置销孔，可通过圆柱销与对应连杆部件连接，耳片外侧做了倒角处理，避免装配时销孔对位过程中刮伤配合零件表面，耳片厚度经过受力核算，能够承受常规轻型铰接场景下的径向载荷，不会出现耳片变形断裂的问题。整体外形的安装边界经过紧凑化设计，底座横向宽度控制在适配常规20系列铝型材安装槽的尺寸范围内，纵向长度不会占用过多安装空间，支座整体高度满足球头摆动时不会与安装基面发生干涉的最小尺寸要求，所有棱边都做了R0.5的倒钝处理，避免装配和调试过程中划伤操作人员。设计过程中优先考虑了装配便利性，球头可从前端开口直接压入容纳腔，不需要额外的紧固件固定，压入后依靠腔体的包紧力实现球头的定位，同时保留足够的转动自由度，双耳部位的销孔与球头中心的位置公差控制在0.02mm范围内，保证铰接运动过程中不会出现卡滞、别劲的问题，适合在低速、轻载的铰接传动场景中使用，能够有效抵消安装面之间的平行度、垂直度误差，降低整体结构的装配精度要求，提升设备组装的效率。
