杠杆式快速夹钳压紧机构结构设计

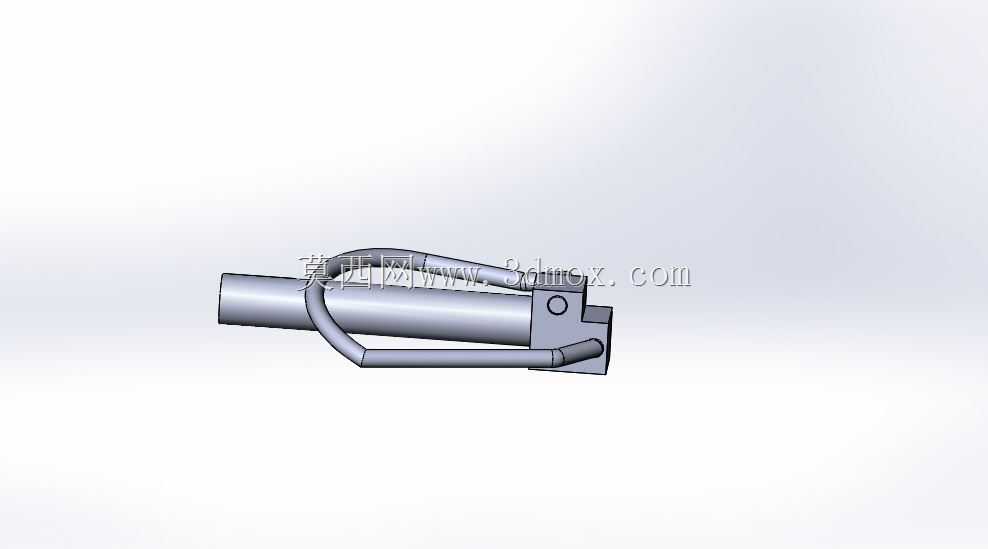

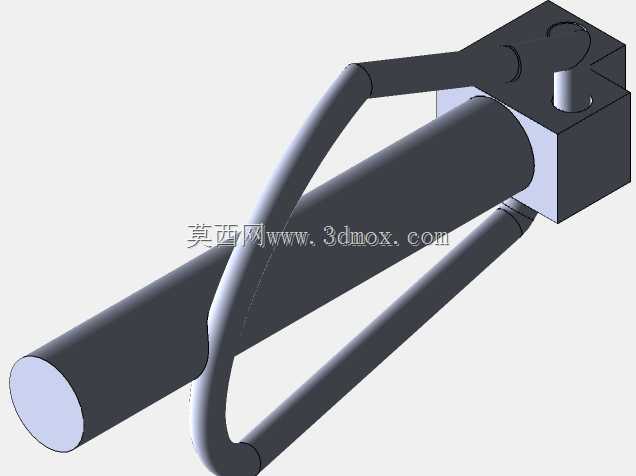

该款杠杆式夹紧构件常应用于工装夹具工位、小型工件焊接定位台、木工拼合作业台面以及轻型装配流水线的工件固定场景，核心作用是在加工或装配过程中对工件施加稳定的压紧力，避免工件受切削力、装配推力影响出现位移偏差，保障加工尺寸精度与装配对位准确性。从结构设计逻辑来看，整体采用平面四杆机构的死点自锁原理，当压臂下压至锁止位置时，连杆与驱动手柄的铰接点越过机构死点，此时即便工件受反向作用力顶推压头，机构也不会自行松脱，无需额外施加持续锁止力即可保持夹紧状态，操作时仅需扳动手柄即可完成快速夹紧与释放动作，单步操作耗时远低于传统螺栓压紧结构，能有效提升批量工位的作业效率。构件主体的圆柱形基座可适配对应内径的安装座孔，既可以通过基座侧面的螺纹孔拧入紧定螺钉完成轴向与周向固定，也可搭配法兰安装座实现平面固定式安装，安装边界可根据工位实际布局灵活调整，基座长度预留了足够的安装调节余量，适配不同厚度的工作台面板安装需求。压臂部分采用弧形弯杆结构，在保证结构强度的前提下规避了与工件轮廓、周边工装的干涉风险，压头位置可根据被压紧工件的表面形状更换适配端头，比如针对软质工件可更换橡胶压头避免压伤表面，针对金属机加工件可更换硬质合金压头提升耐磨性能。整个构件的铰接位置均采用间隙配合设计，转动副处预留了润滑脂存储间隙，长期高频使用下也不会出现卡滞问题，受力较大的铰接销轴采用淬火处理，表面硬度满足高频次反复夹紧的耐磨需求，整体结构没有冗余设计，所有受力杆件的截面尺寸均经过受力校核，在保证足够夹紧力的前提下控制了整体重量，既可以单独作为手动夹紧部件使用，也可以多组组合应用于大型焊接工装、装配夹具的多点位压紧场景，适配多行业的轻型工件固定需求。
