手动螺旋施压装配拆解结构模型

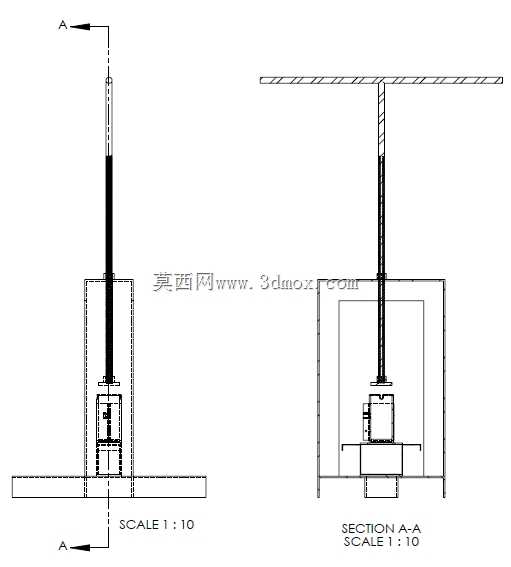

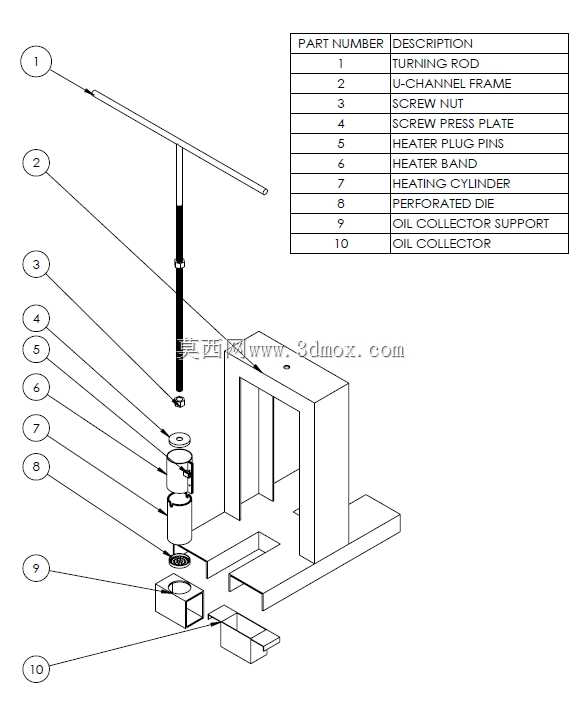

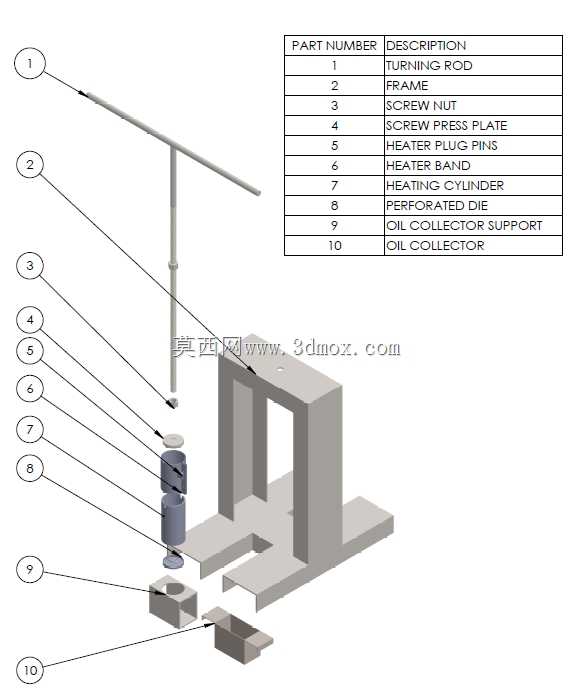

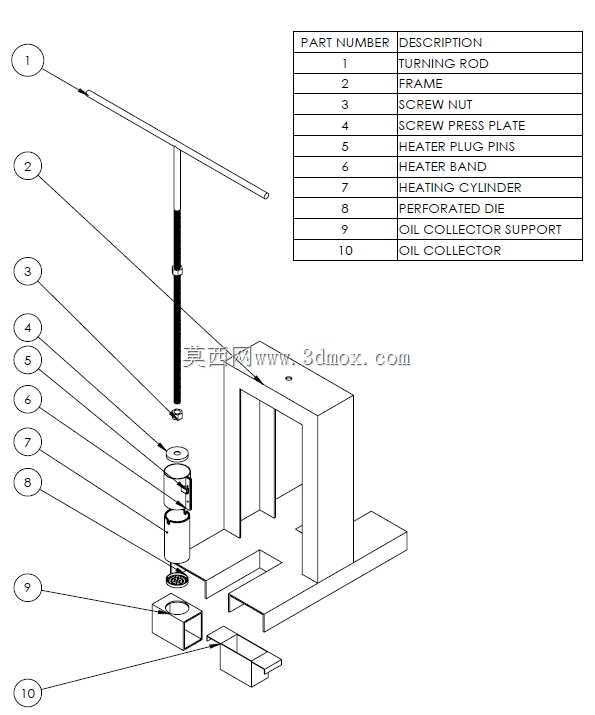

这套螺旋施压结构的三维建模，完全围绕小型零部件压装、简易成型作业的实际工况搭建，没有冗余的装饰性结构，所有零件的配合关系都对应车间里手动压力设备的真实装配逻辑。从拆解视图能清晰看到，长杆旋拧件作为动力输入部件，依靠梯形螺纹副和螺母块配合，将手轮输入的扭矩转化为压盘的直线下压力，这种传动结构本身具备自锁特性，施压过程中不会因为负载反冲出现压头回弹，对小批量零件压装、轴承敲装、简易工件校形这类作业场景适配性很强，不需要额外配置锁紧机构就能保持施压位置稳定。

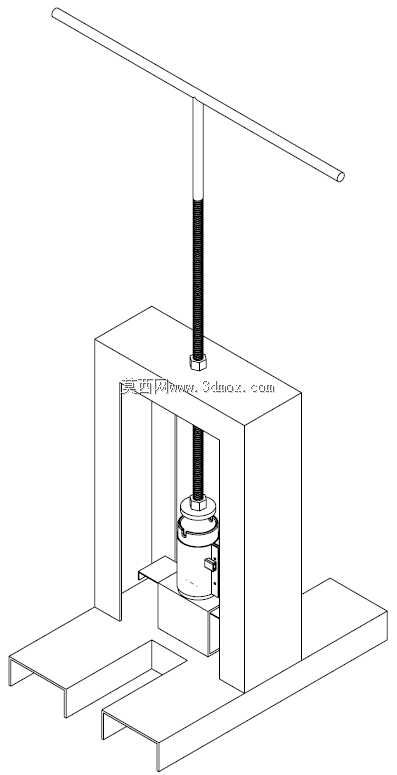

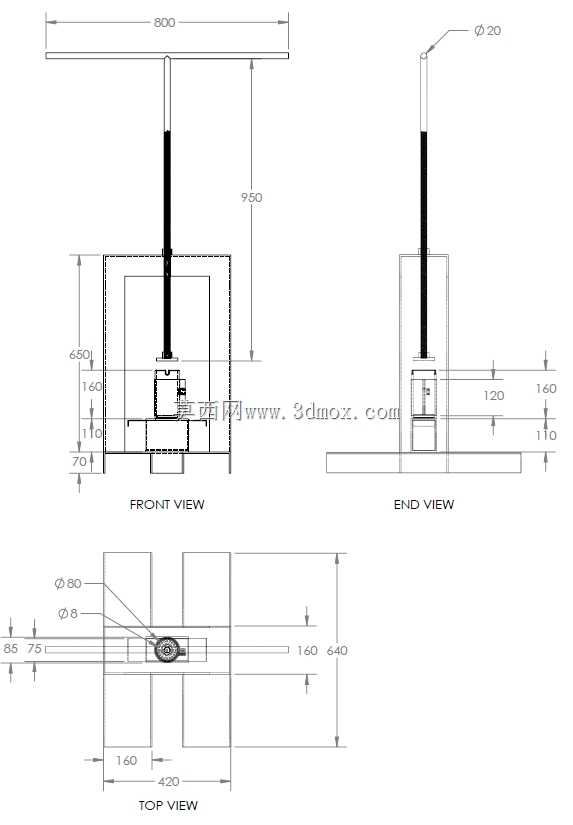

机架部分采用开式C型框架结构，这种结构的优势是操作开口大，工件取放不受两侧结构遮挡，适合处理外形尺寸超出压头投影范围的异形工件，建模时特意保留了机架底座的安装孔位边界，安装时可以直接通过螺栓将整机固定在钳工台或专用工作台上，不需要额外制作转接底座，安装孔的孔距、孔径都按照常规钳工台的T型槽间距设定，适配绝大多数车间现有工位的安装条件。

压盘下方设置了带孔成型模具，配套的加热圈、加热塞结构说明这套结构不仅能完成常温压装作业，还可以适配需要加热软化的工件压制成型工序，比如小型塑料件热压、复合材料预压这类工况，加热组件直接嵌套在成型模外侧，热传导路径短，热量损耗小，不需要额外配置外置加热工装。集油支撑和集油槽的设计，是针对螺旋副长期润滑的需求做的细节处理，螺杆转动带出的润滑脂会顺着支撑结构流入下方集油件，不会滴落到工件或工作台面上，日常维护时只需要定期清理集油槽即可，能有效减少车间工位的油污清理工作量。

所有销接、螺接的配合位置都在建模时预留了合理的装配间隙，定位销的公差按照过渡配合设定，既保证装配时的定位精度，又不会出现过盈装配导致的拆装困难。旋拧杆的长度按照成年人单手操作的力臂优化，正常成年男性单手施加150N的力在杆端，压头位置就能输出超过10kN的下压力，完全覆盖小型零件压装、校形的压力需求，不需要额外加接延长杆，避免力臂过长导致螺杆受弯变形。整机的外轮廓尺寸控制在单人可搬运的范围内，不需要起重设备就能完成工位转移，适合小型维修车间、试制工位、教学实训场景使用，结构拆解清晰，也能作为机械原理课程中螺旋传动、机架受力分析的演示教具，每个零件的结构都做了简化处理，没有复杂的曲面特征，建模过程中可以直接通过拉伸、旋转、切除这些基础特征完成，对三维建模初学者理解机械结构的装配逻辑也有很强的参考价值。
