9英寸×14英寸塑料袋手动冲孔压力机结构

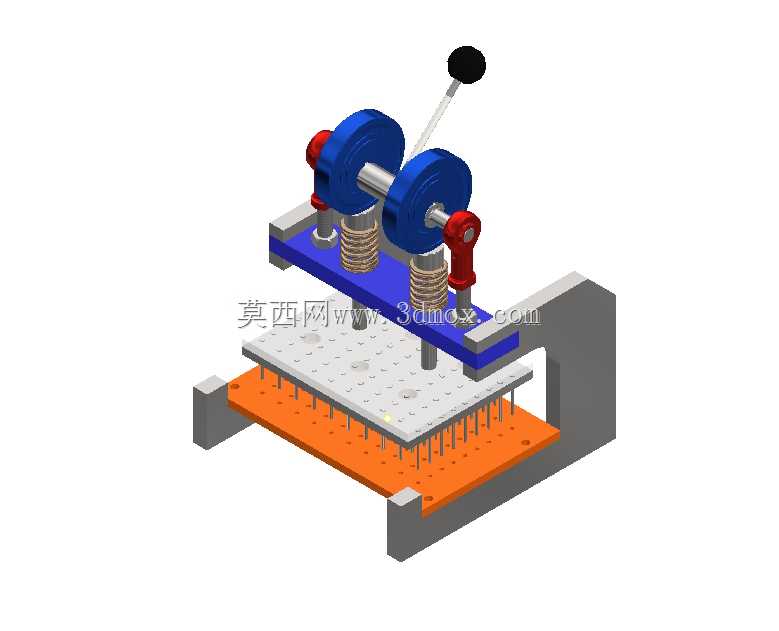

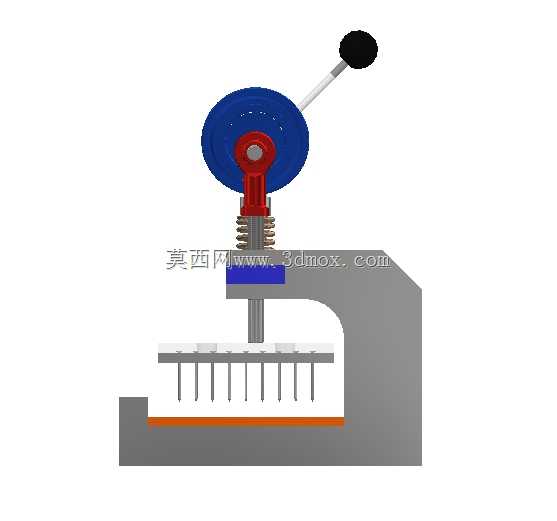

这款设备针对软质塑料包装袋的批量冲孔工序设计，适配幅面9英寸×14英寸的常规商用塑料袋加工场景，常见于小型包装加工车间、塑料制品作坊的小批量生产环节，也可作为包装生产线的离线补冲孔工位使用，解决预制袋易位冲孔、小批量定制袋冲孔的柔性加工需求。设备采用手动杠杆驱动结构，操作端设置带防滑握套的操纵杆，通过偏心轮结构将手动摆动力转化为垂直方向的冲压行程，驱动端配置两组复位弹簧，冲压完成后上模组件可自动回弹复位，无需额外配置气源或电源，对车间安装条件无特殊要求，可直接放置于常规工作台面使用。上模安装板采用整体式硬质铝合金加工，阵列排布多根冲孔冲针，冲针安装位置可根据袋型的孔位需求做局部调整，下模对应位置设置带排屑间隙的冲孔凹模，凹模表面做硬质氧化处理，减少长期冲孔带来的刃口磨损，上下模之间设置带定位挡边的承料平台，承料平台表面排布密集的落料通孔，冲孔产生的塑料碎屑可直接通过通孔落入下方的集屑槽，避免碎屑堆积在模面影响冲孔精度。设备整体框架采用C型开式结构，进料方向无结构遮挡，操作人员可快速完成塑料袋的取放定位，冲压行程设置有限位挡块，可根据塑料袋的厚度调整冲压下死点位置，避免冲针过冲损坏凹模刃口，同时也能适配不同厚度的PE、PP材质包装袋冲孔需求。从安装边界来看，设备底座的安装孔位间距适配常规工业工作台的T型槽间距，无需额外制作专用安装底座，整机操作高度符合人体站立操作的 ergonomic 要求，长时间操作不易产生疲劳，冲针组件采用快拆式安装结构，单根冲针磨损后可单独更换，无需整体拆卸上模组件，日常维护成本较低。设备的弹簧复位结构做了预紧力可调设计，可根据操作力度需求调整复位弹簧的预压缩量，适配不同操作人员的操作习惯，杠杆传动比经过优化，单次冲孔操作仅需施加较小的握力即可完成全行程冲压，降低操作人员的劳动强度。承料平台的定位挡边可沿横向、纵向两个方向调整位置，可快速适配同幅面下不同孔位要求的塑料袋加工，换型调整仅需松开挡边的锁紧螺丝即可完成定位，无需复杂的参数调试，适合多品种小批量的塑料袋加工场景。
