带顶部卡接结构的立式塑料储水罐体

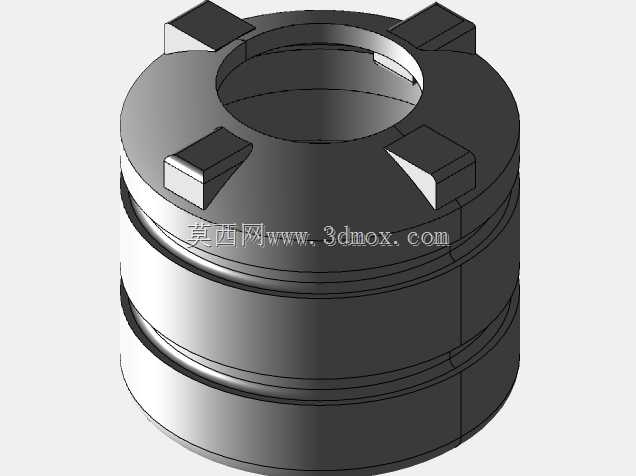

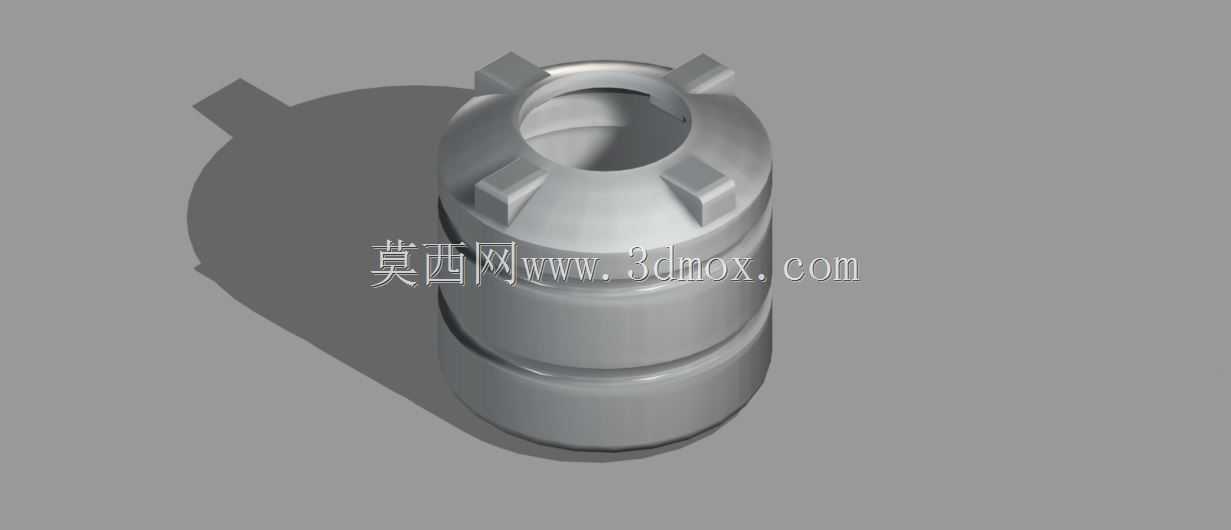

这款立式塑料储水罐体，在小型民用供水、小型设备冷却循环、户外便携储水场景中都有适配空间，日常可作为小型净水设备的储水单元、园林浇灌的临时储液部件，也能配套小型加工设备做切削液的中转储容，适配场景覆盖民用与小型工业配套的储液需求。从功能特性来看，罐体采用上下分段式的环形加强筋结构，两道凸起的环形筋沿罐体周向分布，能在不额外增加壁厚的前提下提升桶身的抗形变能力，避免满水状态下桶身受液压出现鼓胀变形，同时也能提升罐体堆叠放置时的承重能力，减少仓储运输过程中的挤压破损风险。顶部的四个均匀分布的凸耳卡接结构，是设计中兼顾安装与密封的关键结构，四个凸耳沿端口周向90度等分排布，可与配套的端盖旋扣结构快速卡合，无需额外的紧固件就能实现端盖的快速装拆，同时卡接面可配合密封圈实现端口的密封，避免储液过程中出现溢漏，也能减少外部杂质进入罐内污染储液。设计思路上，整体采用回转体为主的构型，能最大程度降低注塑成型的工艺难度，回转体结构在注塑时熔体填充更均匀，不易出现局部缺胶、壁厚不均的问题，同时周向对称的凸耳结构也能保证成型后产品的应力分布均衡，减少冷却过程中的翘曲变形。从安装边界来看，罐体底部为平整的圆形端面，可直接放置在水平支撑面上，无需额外的固定支架就能保持稳定，顶部凸耳的外轮廓尺寸略大于桶身直径，配套端盖时不会出现结构干涉，罐体的进出水口设置在顶部中心位置，中心开口的构型能保证加注液体时的流道居中，减少液体飞溅，同时也方便配套管路的连接，不会与周边的卡接凸耳产生位置冲突。桶身的高度与直径比例经过适配，既保证了足够的储液容积，也不会因为过高导致放置时重心不稳，日常挪动时也能通过环形加强筋的位置作为手持点位，方便搬运转移。
