剖视结构同轴式机械传动连接组件

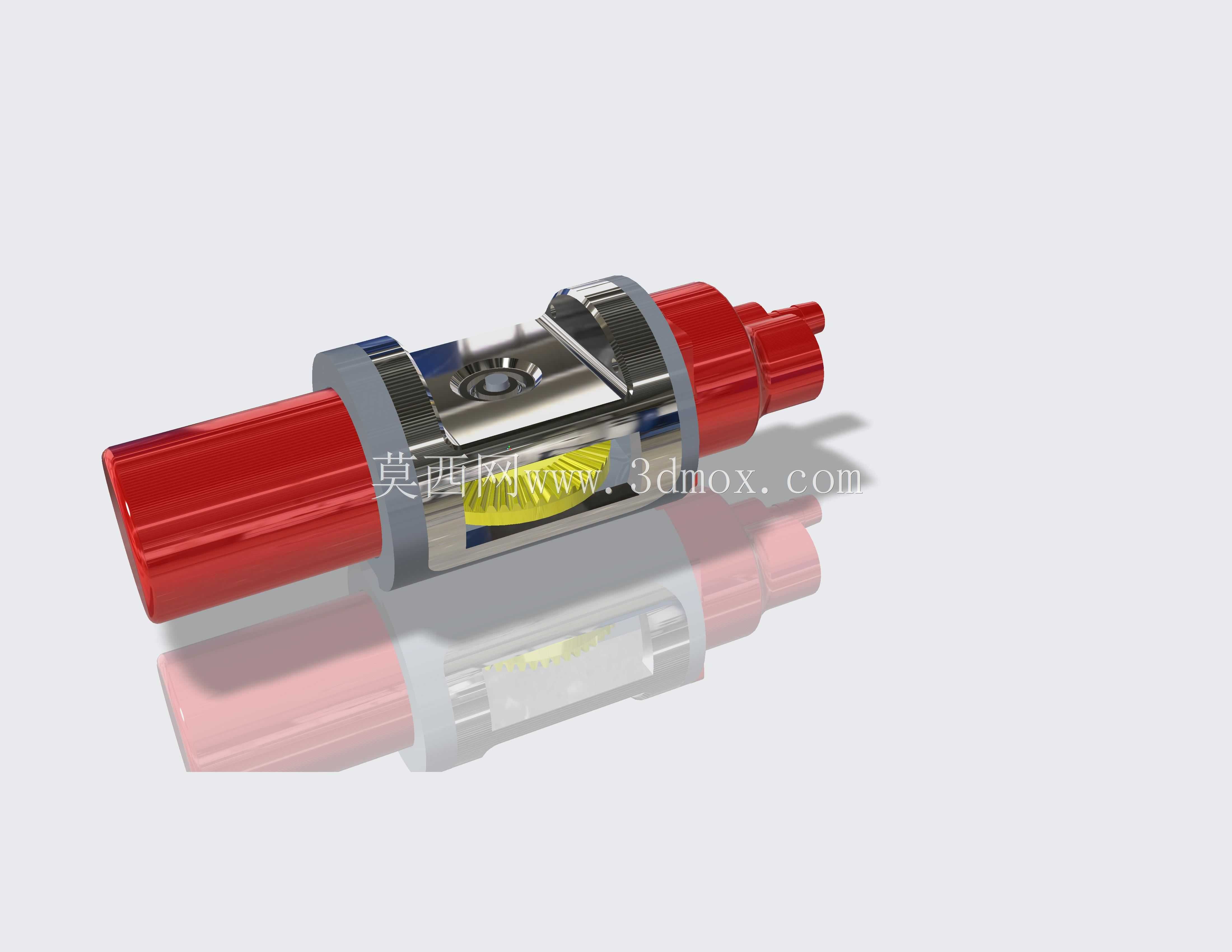

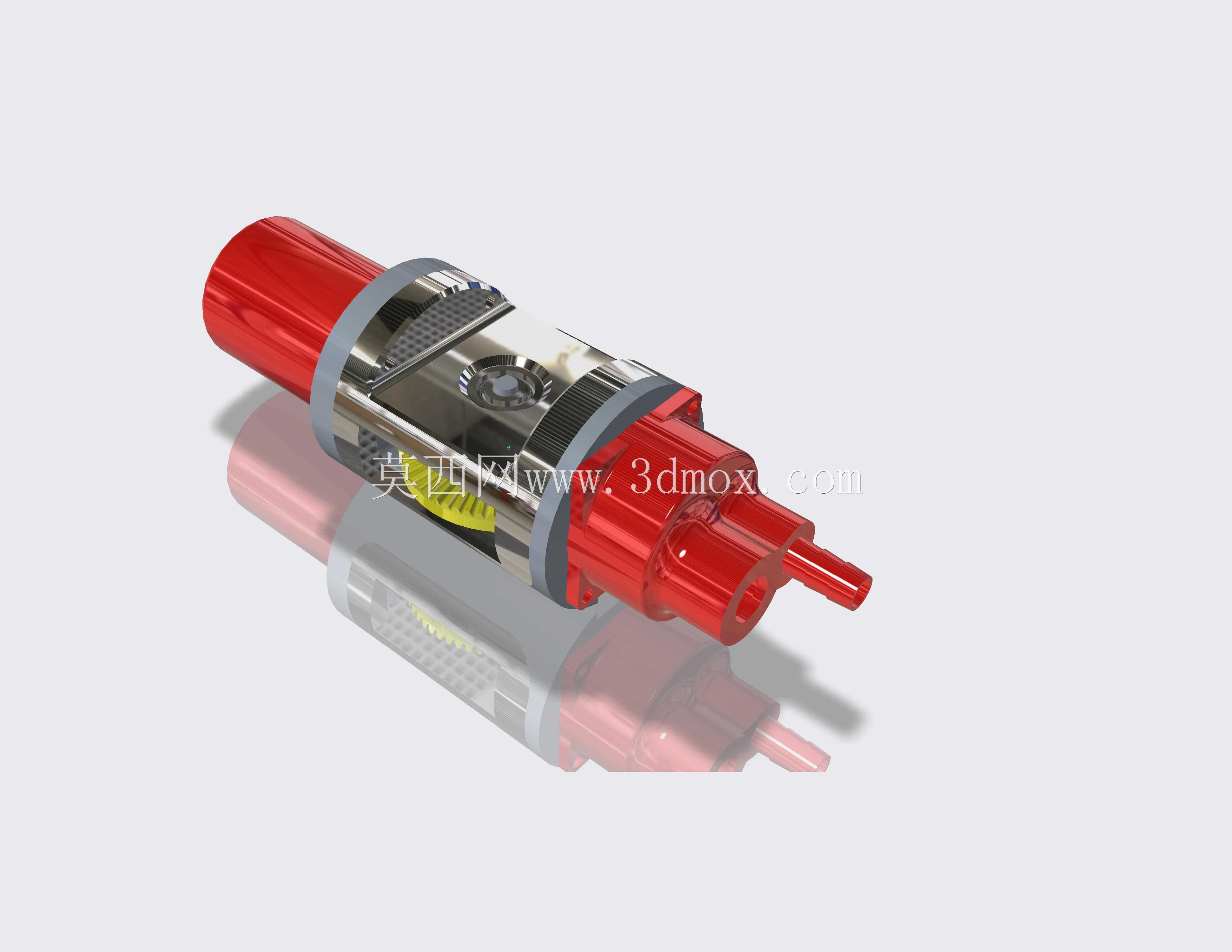

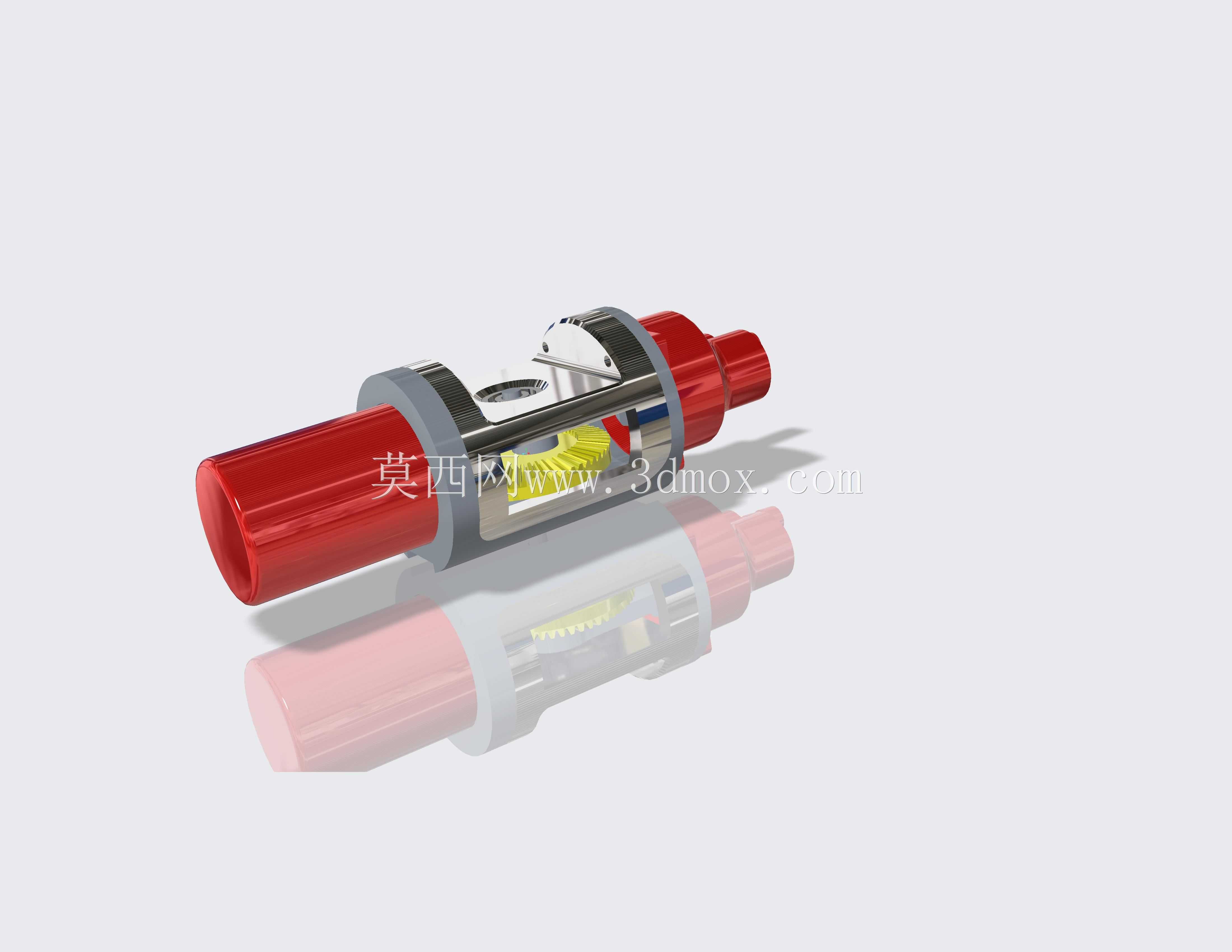

这款同轴式传动连接组件，主要应用在中小功率的动力传输场景中，常见于轻工输送线、小型机床进给单元、实验室小型试验台的动力端与执行端衔接位置，用来实现两根同轴线轴段之间的扭矩传递，同时可补偿少量的轴向窜动与径向偏移，避免轴系因安装对中误差产生额外的交变载荷。从结构设计来看，组件采用了对称式的筒体布局，两端的红色轴套段为与外接轴配合的安装位，内部集成了扭矩传递的啮合结构，中间的剖视展示区域清晰呈现了内部的传动配合关系，设计时充分考虑了装配工艺性，所有配合面均预留了合理的公差带，筒体外部的环形加强筋既提升了整体结构刚度，也作为装配时的夹持定位基准，方便现场安装时的找正操作。在安装边界上，组件整体为回转体结构，径向最大轮廓尺寸控制在适配常规安装支座的范围内，轴向总长度可根据不同的轴间距需求做模块化调整，两端的轴孔采用标准的公差配合，可直接与同直径的标准传动轴对接，不需要额外加工转接法兰。实际使用过程中，组件的外壳可起到防护内部传动结构的作用，避免车间内的粉尘、切削液进入啮合区域造成磨损，同时外壳的金属材质可快速导出传动过程中产生的摩擦热，降低长时间运行下的温升对配合精度的影响。设计阶段针对轴系的受力情况做了有限元校核，在额定扭矩载荷下，关键啮合部位的应力集中系数控制在材料许用应力范围内，两端的轴段配合长度经过优化，既保证了扭矩传递的可靠性，也避免了过长配合造成的装配拆卸困难。组件的中间剖视结构并非仅作展示用途，实际量产版本中该位置可预留润滑注油孔，方便后期维护时补充润滑脂，延长内部传动件的使用寿命，对于需要频繁调整轴系间距的场景，该组件的筒体部分可做分段式设计，通过调整中间段的长度快速适配不同的安装距，不需要重新设计整套轴系。在选型适配时，可根据传递的额定扭矩、最高转速匹配对应的内部啮合件参数，外部安装尺寸保持统一，方便用户在不改动原有安装基座的前提下完成备件替换，减少设备停机维护的时间成本。
