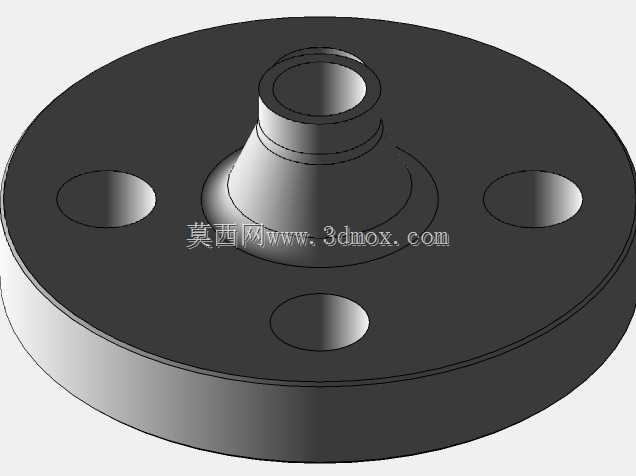

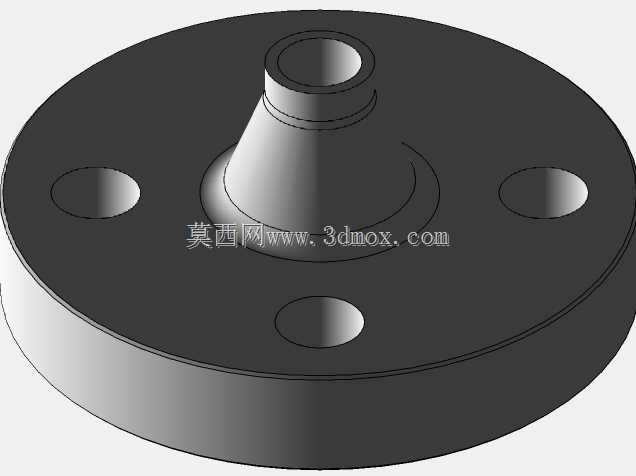

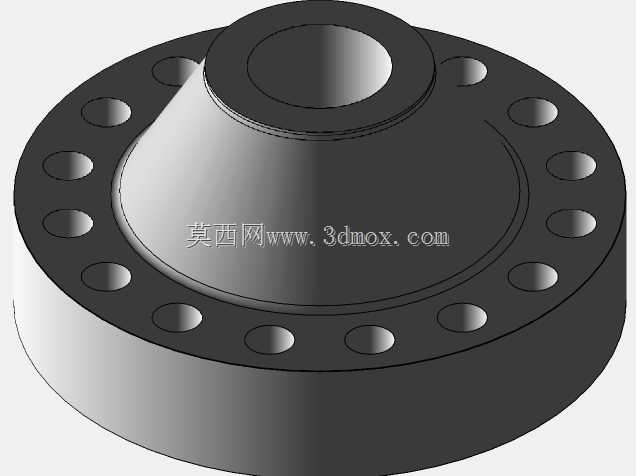

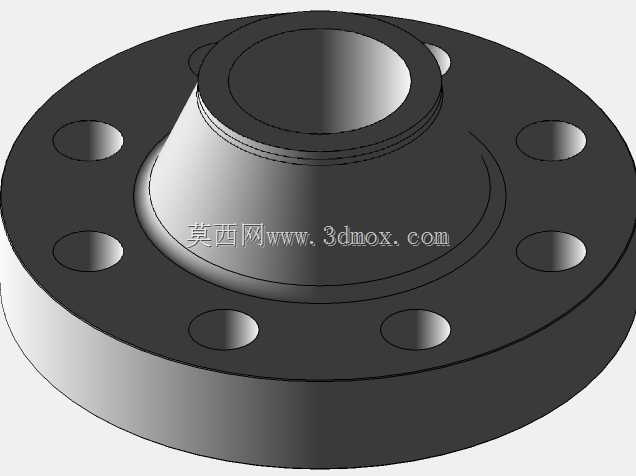

EN1092标准11型带颈对焊法兰结构

这类带颈对焊法兰是压力管路系统里的核心连接构件，在石油化工、市政给排水、热力输送、工业气体配送等场景中应用极广，主要用于两段同公称通径管道的刚性对接，也可实现管道与泵阀、压力容器、计量仪表等设备接口的可靠连接，相比平焊法兰，其颈部过渡结构能大幅降低管路应力集中问题，适配中高压、温度波动频繁的输送工况。从结构设计逻辑来看，颈部采用锥形过渡造型，顺着对接管道的外壁轮廓做平滑收窄，焊接时可实现焊缝与管道母材的全熔透连接，避免平焊结构易出现的角焊缝应力缺陷，法兰盘本体上均匀分布的螺栓孔，采用跨中布置方式，安装时螺栓受力均匀，不会出现单侧预紧力过载的问题，密封面采用突面结构，可适配非金属平垫片、缠绕式垫片等多种密封元件，满足不同压力等级下的密封要求。实际选型安装时，需要注意法兰盘的外径尺寸要匹配对应螺栓孔中心圆直径，颈部的内径与对接管道的外径保持一致，焊接前需对坡口做除锈处理，预紧螺栓时要采用对角分次拧紧的方式，避免法兰面偏斜导致密封失效。这类法兰的颈部高度经过优化，既保证了与管道对接时的焊缝操作空间，又不会因为颈部过长导致安装空间占用过大，法兰盘的厚度经过强度校核，可承受对应公称压力下的管道轴向推力、内压载荷以及温度变化带来的热应力，螺栓孔的孔径比配套螺栓大1-2mm，可抵消管路安装时的微小对位偏差，降低现场安装的调整难度。在管路系统运行过程中，带颈结构可将管道的振动、位移载荷均匀传递到法兰盘整体，避免局部应力过大导致法兰变形，密封面的粗糙度控制在合理区间，既能保证垫片的有效压紧，又不会因为表面过于光滑导致垫片受压后滑移。针对不同的输送介质，这类法兰可搭配不同材质的密封件，输送腐蚀性介质时可在密封面做堆焊防腐层处理，低温工况下可选择适配低温韧性的材质加工，整体结构的通用性极强，是工业管路连接中应用最广泛的法兰结构形式之一。
