盒式拨动式机械锁具内部结构

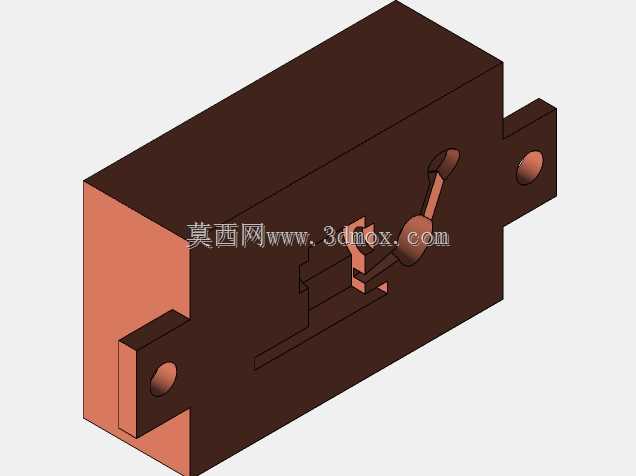

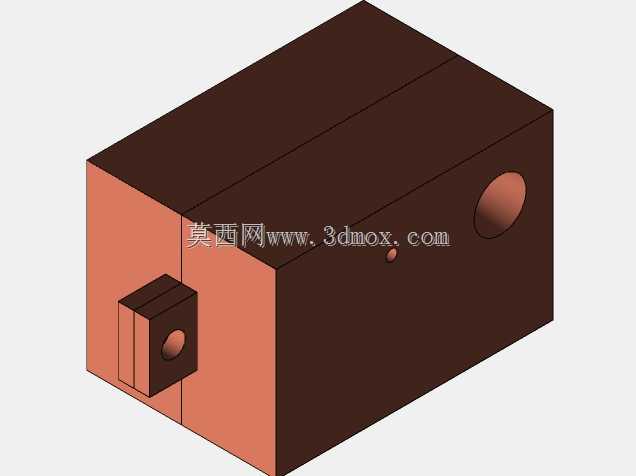

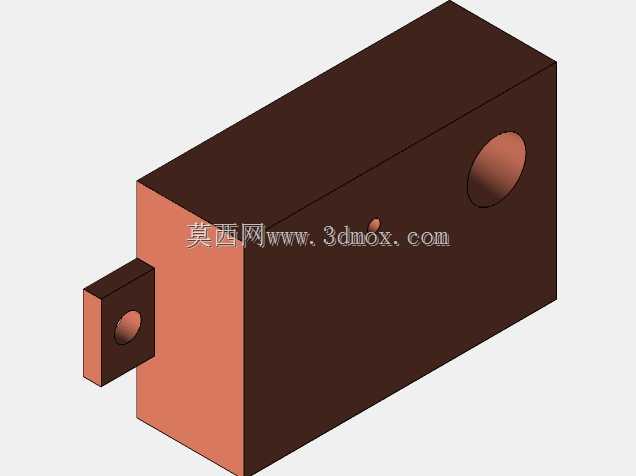

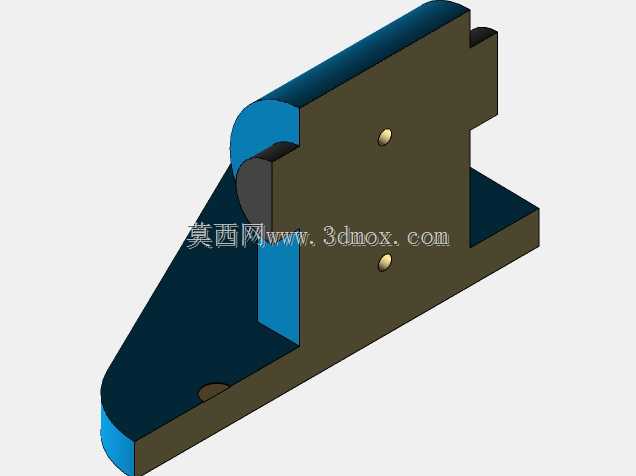

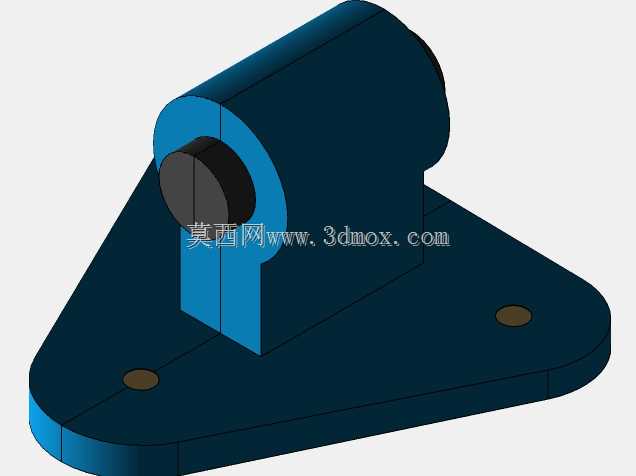

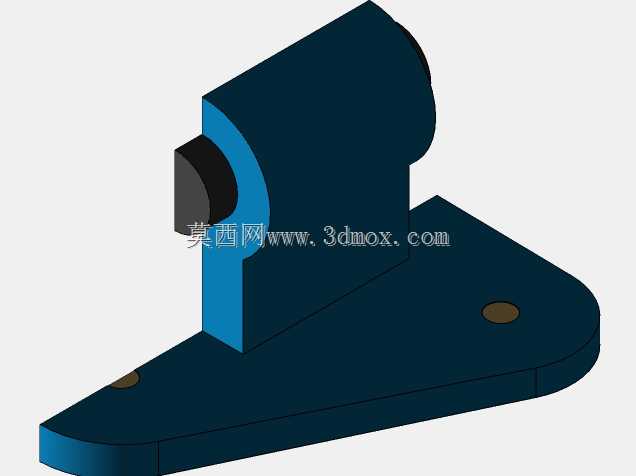

这款锁具采用方形盒式主体结构，两侧延伸出带通孔的安装耳，可直接通过紧固件固定在设备门板、机柜侧板或者小型仓室的安装面上，安装耳的孔位与壳体端面保持齐平，安装后不会突出安装面，避免与周边部件产生运动干涉，适配门板厚度在1.2mm到3mm之间的各类薄板安装场景，常见于小型工控机柜、设备检修仓、户外配电箱的侧门锁紧场景，也可用于小型储物格、工具箱的启闭锁紧。从结构设计来看，壳体采用一体化注塑或钣金折弯成型的封闭结构，仅在正面预留拨动件的伸出槽位，内部的传动构件全部容纳在壳体空腔内，能够有效阻挡粉尘、碎屑进入传动间隙，在多尘的车间环境下也能保持拨动顺畅，不会因为积尘出现卡滞。内部的传动采用拨杆联动锁舌的结构，拨杆的转动行程被壳体内部的限位结构严格限定，避免拨动过位导致锁舌脱出导向槽，锁舌的伸出长度设计为8mm，锁紧时能够完全卡入门框的锁孔内，承受一定的侧向拉力不会松脱，拨杆的操作阻尼经过适配，既不会因为过松导致受振动自行移位，也不会因为阻尼过大造成操作费力。设计过程中优先考虑了安装的通用性，两侧安装耳的中心距按照通用小型机柜锁的安装尺寸设定，替换原有老旧锁具时不需要重新在门板上开孔，直接对齐原有孔位即可完成固定，壳体的整体厚度控制在22mm，安装后在门板内侧的突出量很小，不会占用仓室内部的布线或者元器件安装空间。锁舌的导向面做了斜角处理，关门时即使门板与门框存在少量错位，锁舌也能顺着斜角滑入锁孔，不需要反复对齐门板位置，降低了现场安装调试的难度。拨动件的表面做了防滑纹理处理，操作人员佩戴劳保手套也能顺利完成拨动操作，不会出现打滑的情况，整体结构没有细小的易损零件，长期反复启闭也不会出现构件断裂失效的问题，适合在需要频繁启闭的检修仓部位使用。
