起重机吊钩总成结构设计方案

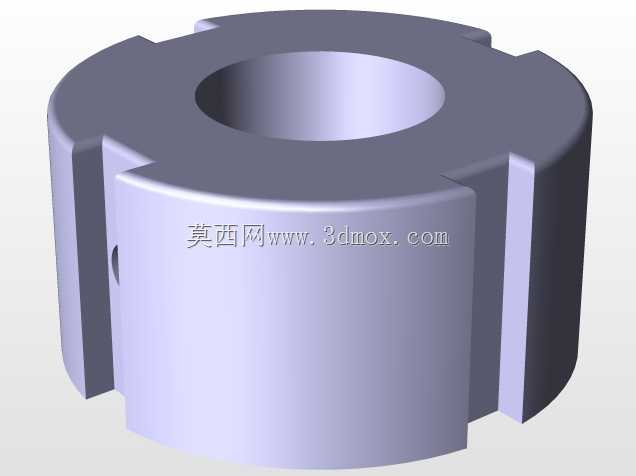

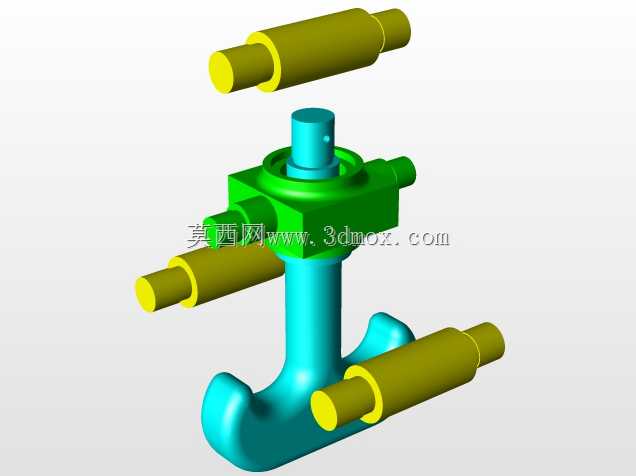

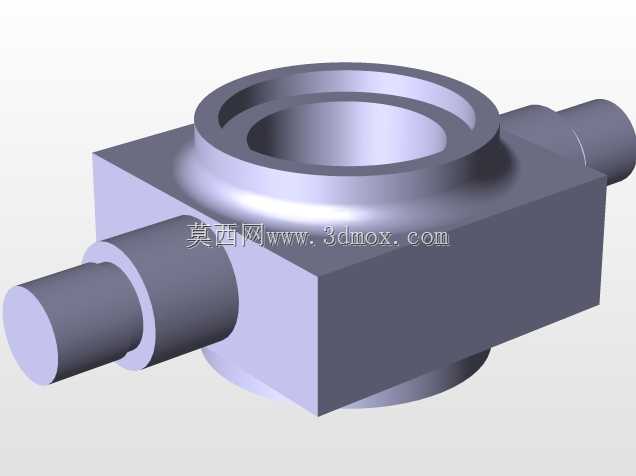

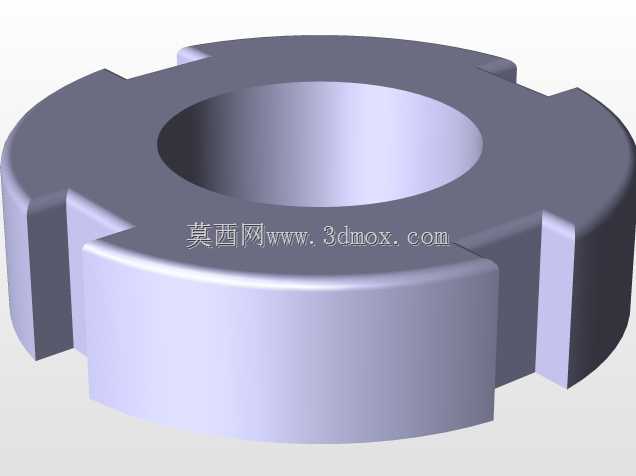

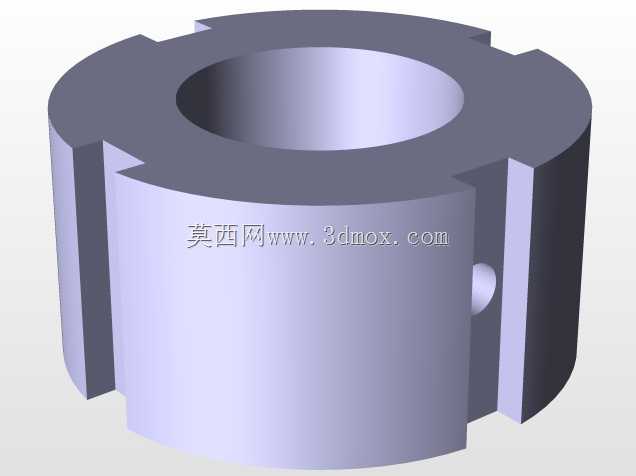

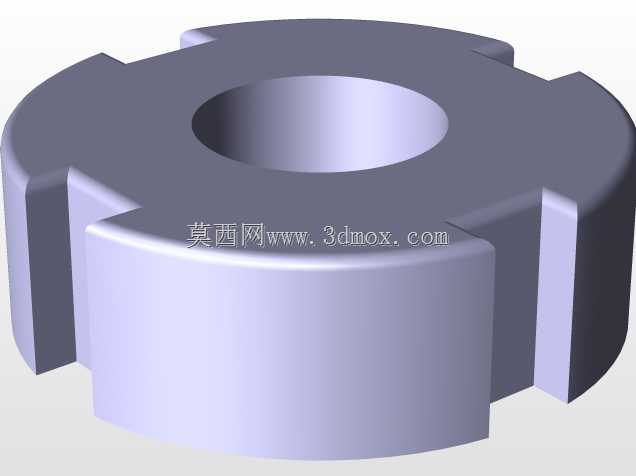

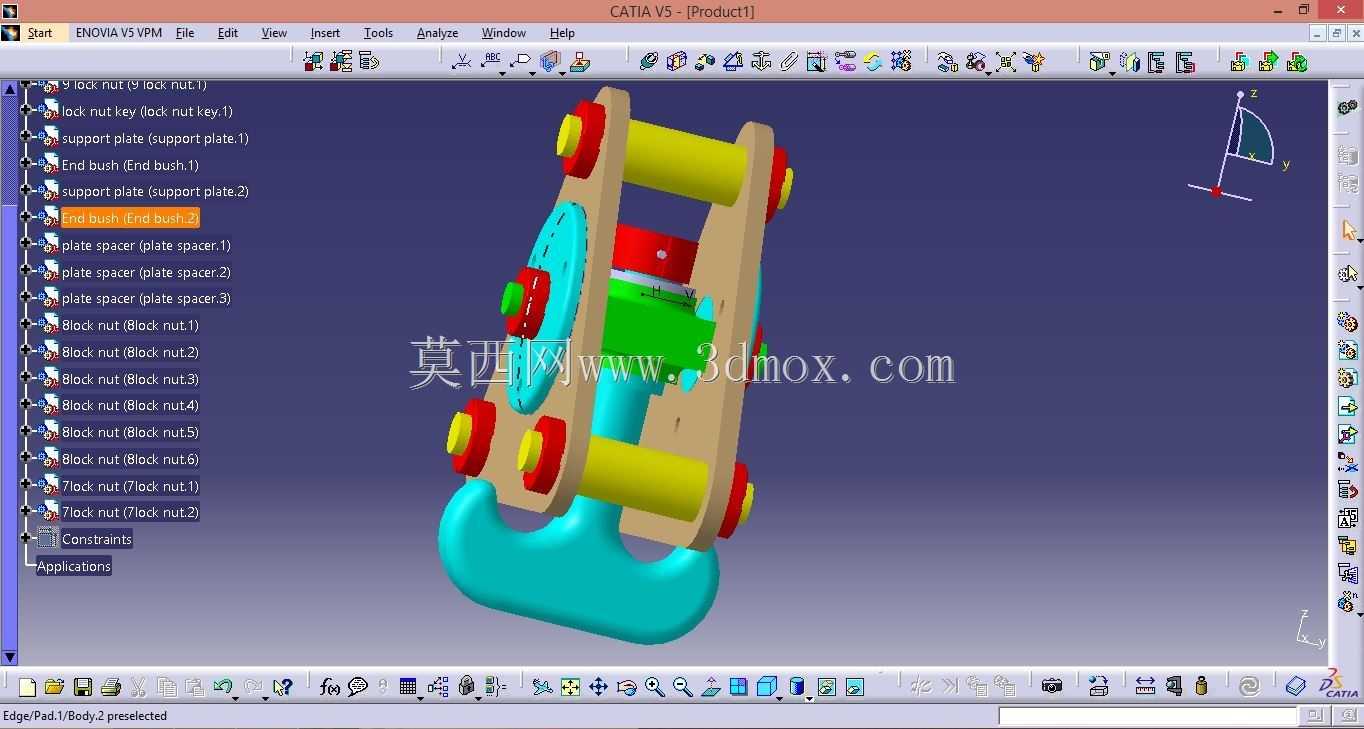

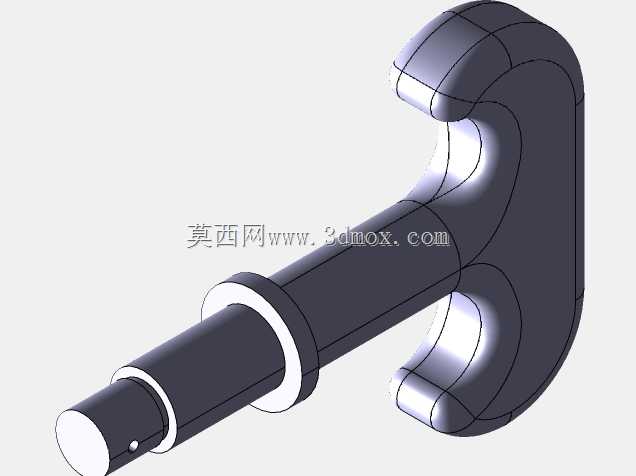

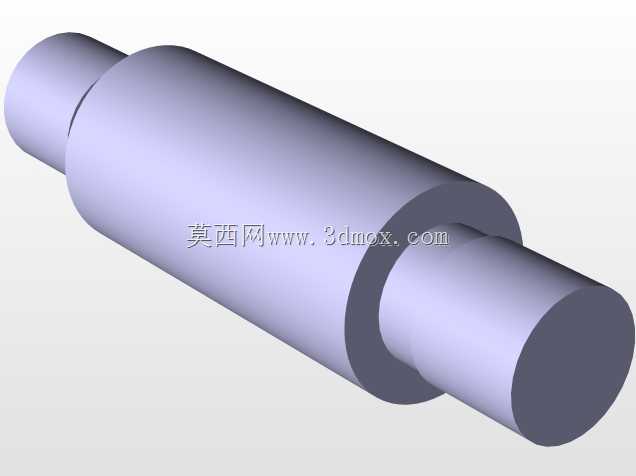

该吊钩总成作为起重作业的核心执行部件，直接承担被吊重物的全部载荷，广泛适配车间桥式起重机、港口门座吊、工程履带吊等各类起重设备的末端取物场景，在冶金吊运、港口装卸、设备安装、重型构件转运等工况中承担载荷传递与重物吊挂功能。从结构组成来看，整套总成包含钩体、两侧支撑板、滑轮轴、滑轮组、锁紧螺母、间隔衬套等核心零件，各零件通过轴系配合与紧固件锁紧形成完整受力整体。设计过程中优先校核钩体的弯曲强度与螺纹段抗拉性能，钩身采用弧形过渡结构避免应力集中，钩头开口尺寸匹配常规卸扣与吊装带的挂载宽度，钩尾螺纹与锁紧螺母配合实现轴向定位，同时配置止锁结构防止作业过程中螺母回转松脱。两侧支撑板作为主要承力骨架，板件上加工有同轴的轴孔用于安装滑轮轴与钩体铰接轴，板厚根据额定起重量对应的载荷工况计算确定，孔位边缘做倒角处理避免装配时划伤配合面，板件之间通过间隔衬套维持固定间距，既为滑轮预留转动空间，也能保证两块支撑板受力均匀不发生侧向变形。滑轮组布置在支撑板上部腔体内部，滑轮通过轴承与滑轮轴配合，可在钢丝绳牵引下灵活转动，滑轮绳槽尺寸匹配对应直径的起重钢丝绳，绳槽表面做光滑处理减少钢丝绳磨损，滑轮两侧通过轴套与端盖实现轴向定位，防止滑轮窜动脱出。整套总成的上部铰接孔可与起重机起升机构的动滑轮架或吊臂末端连接座直接对接，安装时仅需穿入铰接销轴并加装开口销即可完成固定，外部轮廓的宽度、高度尺寸均预留了与周边结构的安全间隙，在吊钩摆动至最大角度时不会与起重机臂架头部、钢丝绳偏摆防护结构发生干涉。建模过程中所有配合面均按照实际装配公差搭建，轴与孔的配合间隙、螺母锁紧行程、滑轮转动余量都在装配体中做了匹配验证，可直接用于后续的工程图导出、受力仿真分析与吊装工艺校核，也能作为同类型起重吊具改型设计的结构参考。
