电池生产输送加工一体化产线设备

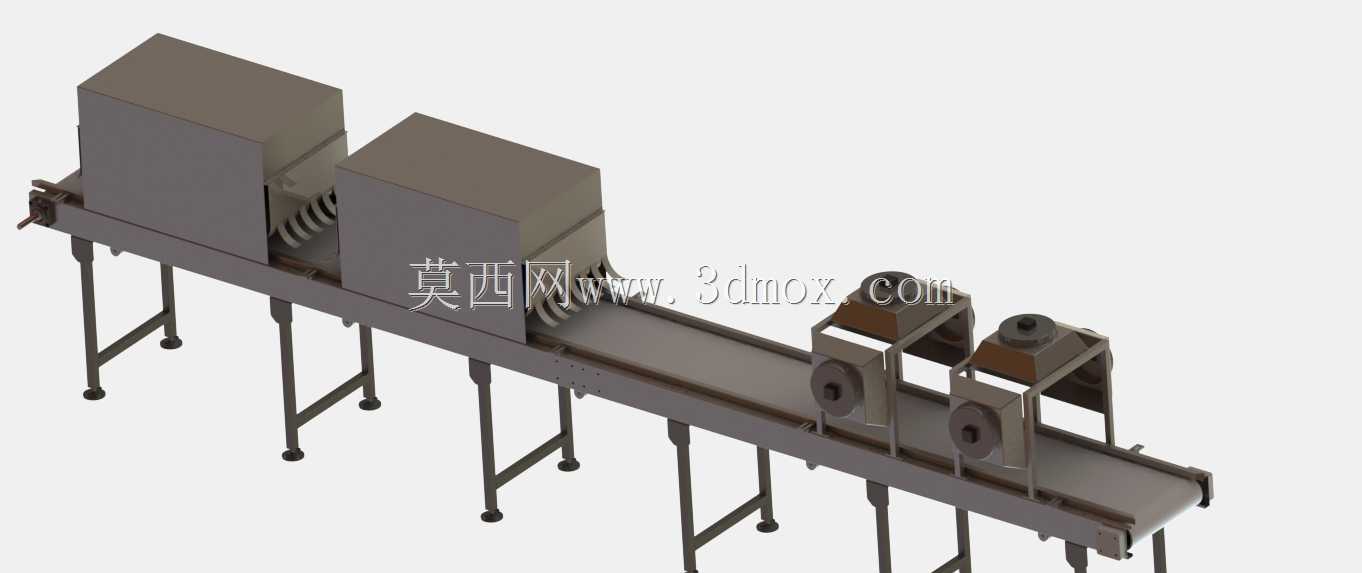

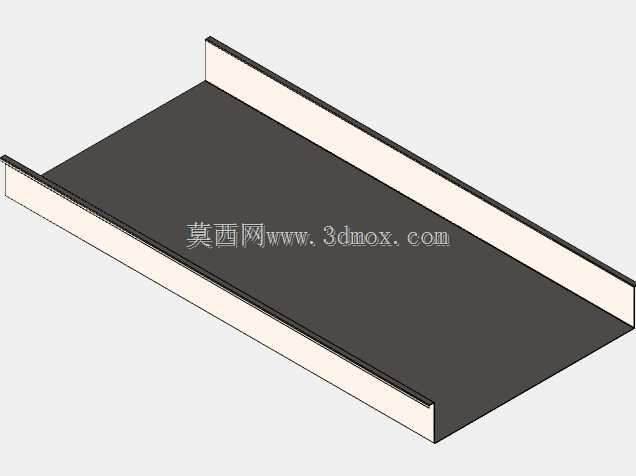

这套产线设备主要面向圆柱类电池的中段生产工序，适配电芯完成包膜、检测、分选前的连续输送与工位衔接需求，可直接对接前段卷绕、注液工序的出料端，也能为后段封装、入壳工序提供稳定的待加工工件供给，解决传统离散工位间人工转运带来的磕碰、定位偏差、节拍不匹配等问题。设备主体采用长条形带式输送结构作为工件流转载体，机架选用不锈钢方管焊接成型，支脚搭配可调脚杯，可根据车间地面平整度调整整体水平度，安装时需预留输送段两侧各600mm的操作维护空间，设备总长度适配常规12米车间柱距，进料端高度匹配上游设备出料口的850mm标准工位高度，出料端可通过调整尾段机架高度对接下游设备的进料高度，输送速度可根据产线节拍在0.1m/s-0.5m/s区间无级调整。输送线上方集成的两组封闭箱体结构，分别对应电芯表面除尘、绝缘阻抗检测两个工位，箱体内部预留了传感器、执行元件的安装位与走线槽，两侧设置快开式检修门，日常维护时无需拆解整体机架即可完成内部元件的更换与校准。输送线中段设置的双组定位轮机构，可对流转中的电芯进行径向定位，保证电芯进入检测工位时的位置偏差控制在±0.5mm以内，避免检测探头对位不准造成的误判。整套设备采用模块化设计思路，输送段、处理工位、定位机构均为独立可拆分单元，可根据不同产能需求增减工位段长度，也可快速替换对应功能模块适配不同规格的电池生产需求，机架表面做拉丝钝化处理，满足电池生产车间的洁净度与防腐蚀要求，所有外露紧固件均采用不锈钢材质，避免长期使用产生锈渍污染电芯。在设计过程中，充分考虑了产线的人机工程需求，操作侧的所有调节旋钮、急停按钮均设置在距离地面1100mm-1300mm的易操作区间，输送线下方预留了足够的管线布置空间，可兼容气动、电动两类执行元件的走线需求，支脚的可调范围为±50mm，可适配不同高度的上下游设备对接，无需额外制作过渡转接平台。设备的输送皮带选用防静电PU材质，避免输送过程中产生的静电对电芯性能造成损伤，皮带两侧设置导向挡边，防止电芯在流转过程中从输送面滑落，工位间的衔接处设置过渡板，消除皮带与工位平台间的间隙，避免小尺寸电芯卡滞。
