农业谷物深层干燥设备结构设计

在粮食产后处理环节，干燥作业是衔接收获与仓储的核心工序，直接决定储粮周期内的品质稳定性。这类深层干燥设备主要面向规模化种植基地、粮食收储站点的连续式烘干需求，适配玉米、小麦、开心果、鹰嘴豆、扁豆等多种颗粒类农产品的降水作业，可将收获后含水率超标的粮食快速降至安全储存水分阈值，避免储存过程中出现谷物过早发芽、霉变、虫蛀等损耗问题。

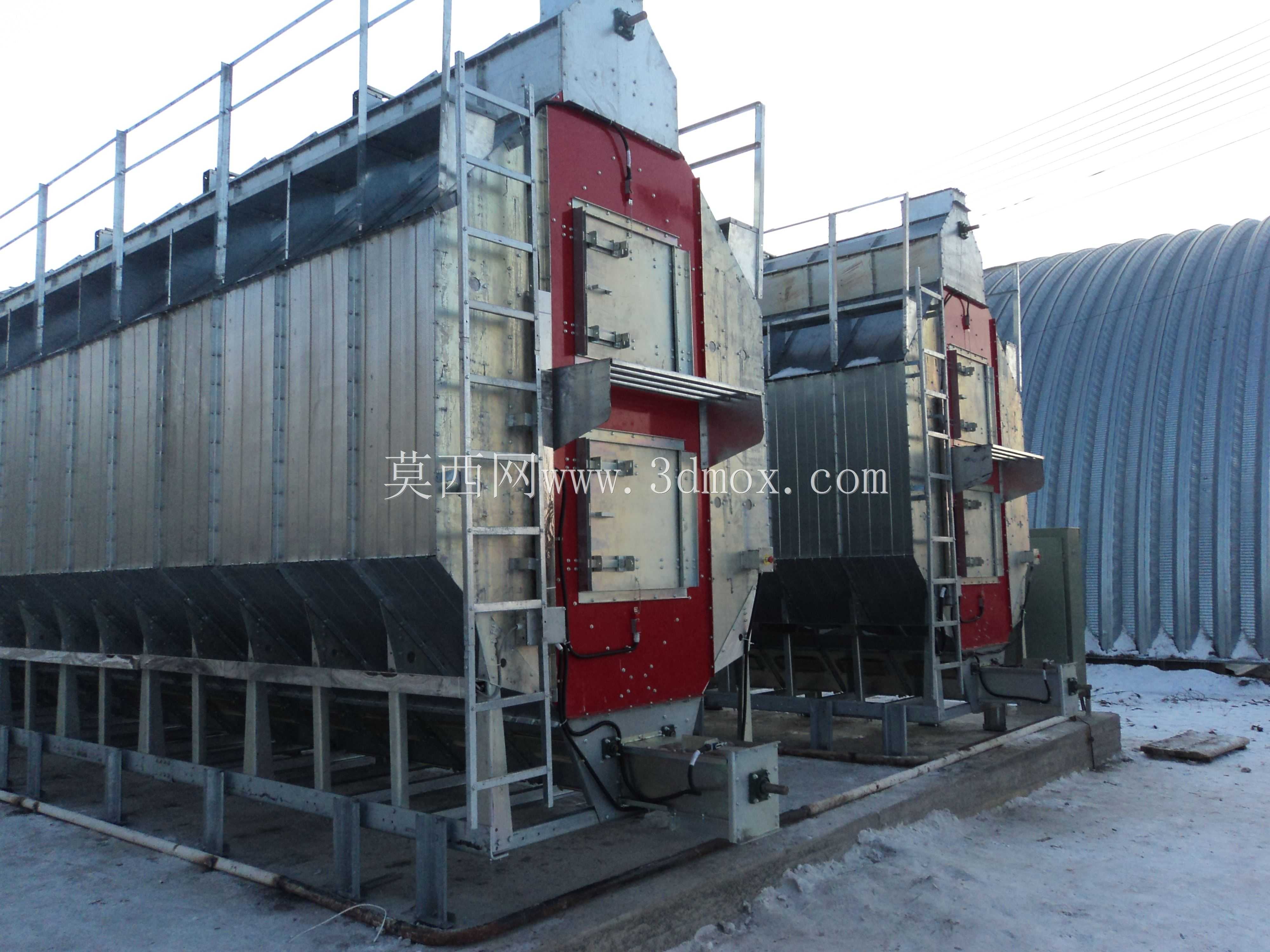

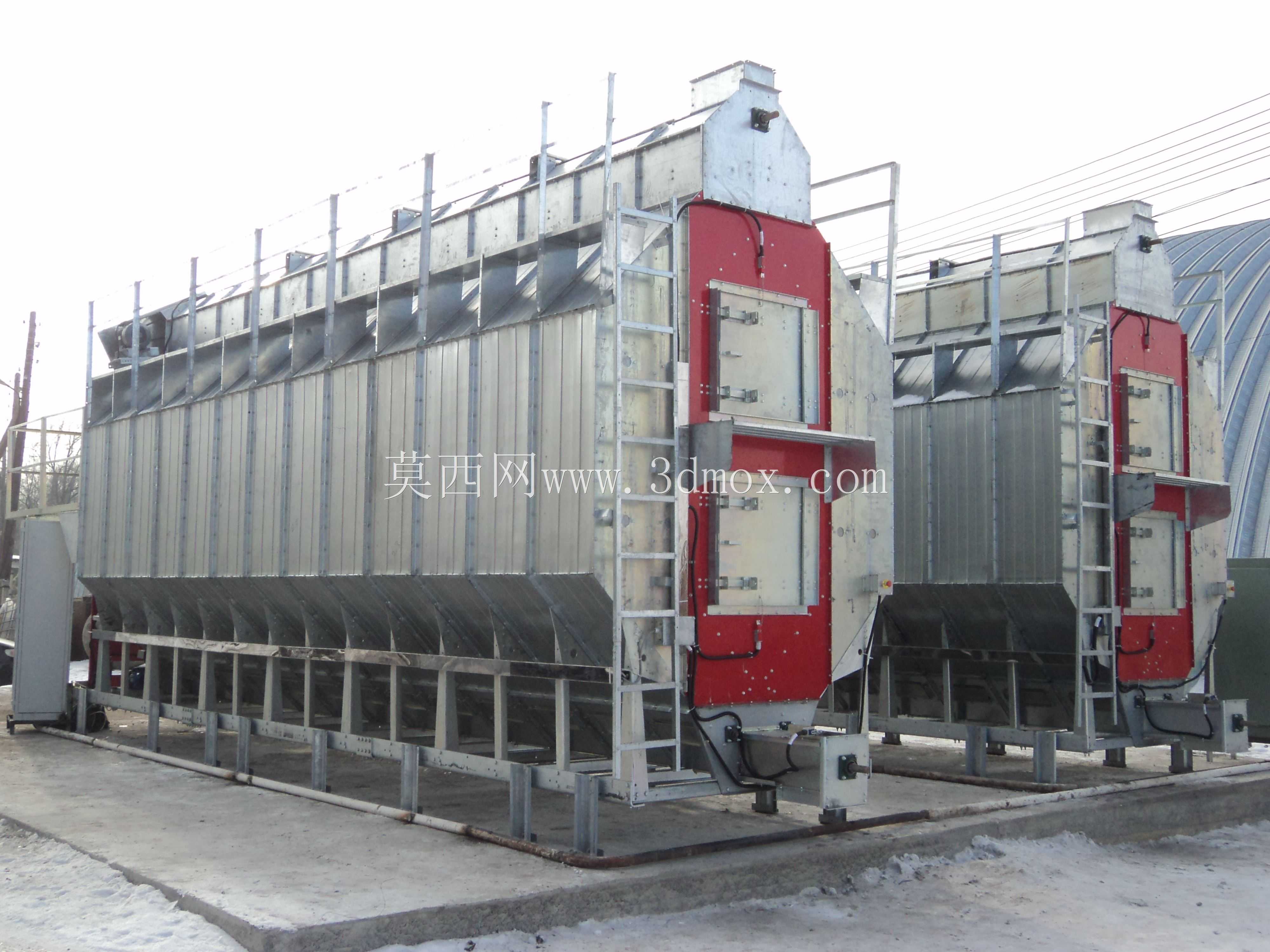

从结构设计逻辑来看，设备采用立式多段层叠仓体结构，外层采用镀锌波纹板拼接成型，兼顾结构强度与耐候防腐性能，适配北方露天场地的冬季低温作业环境。仓体侧面设置分段式检修门与外置爬梯，检修门周边采用红色密封边框做视觉标识，爬梯踏步做防滑压型处理，满足日常运维的安全操作需求。仓体下部设置锥形出料斗阵列，配合内部匀料布风结构，可保证热风在料层内均匀穿透，避免出现局部烘干不均、死角积料的问题。

设备安装时需预先浇筑水平混凝土基础，基础预留地脚螺栓固定位与电缆、热风管路接驳接口，单台设备主体宽度约3.2米，长度约8.6米，安装总高度含顶部护栏约7.8米，设备周边需预留不小于1.5米的运维通道，进料端需匹配斗式提升机的出料高度做接驳设计，出料端可直接对接皮带输送机完成干料转运。

功能设计上，设备采用深层料层缓苏烘干工艺，热风从仓体侧部的进风段送入，穿透厚料层过程中与谷物充分接触换热，带走粮食内部的游离水，顶部设置排风段统一排出湿空气，仓体内部设置料位检测与温度传感点位，可实时监测料层厚度与各段烘干温度，匹配不同粮食品种的烘干工艺参数调整需求。仓体底部设置排料机构，可根据出料含水率调整排料速度，实现连续式进出料作业，单批次处理量可适配中型收储站点的日烘干需求，相比传统平铺晾晒方式，不受阴雨天气影响，作业效率提升明显，同时可避免晾晒过程中的杂质混入、粮食抛洒损耗问题。

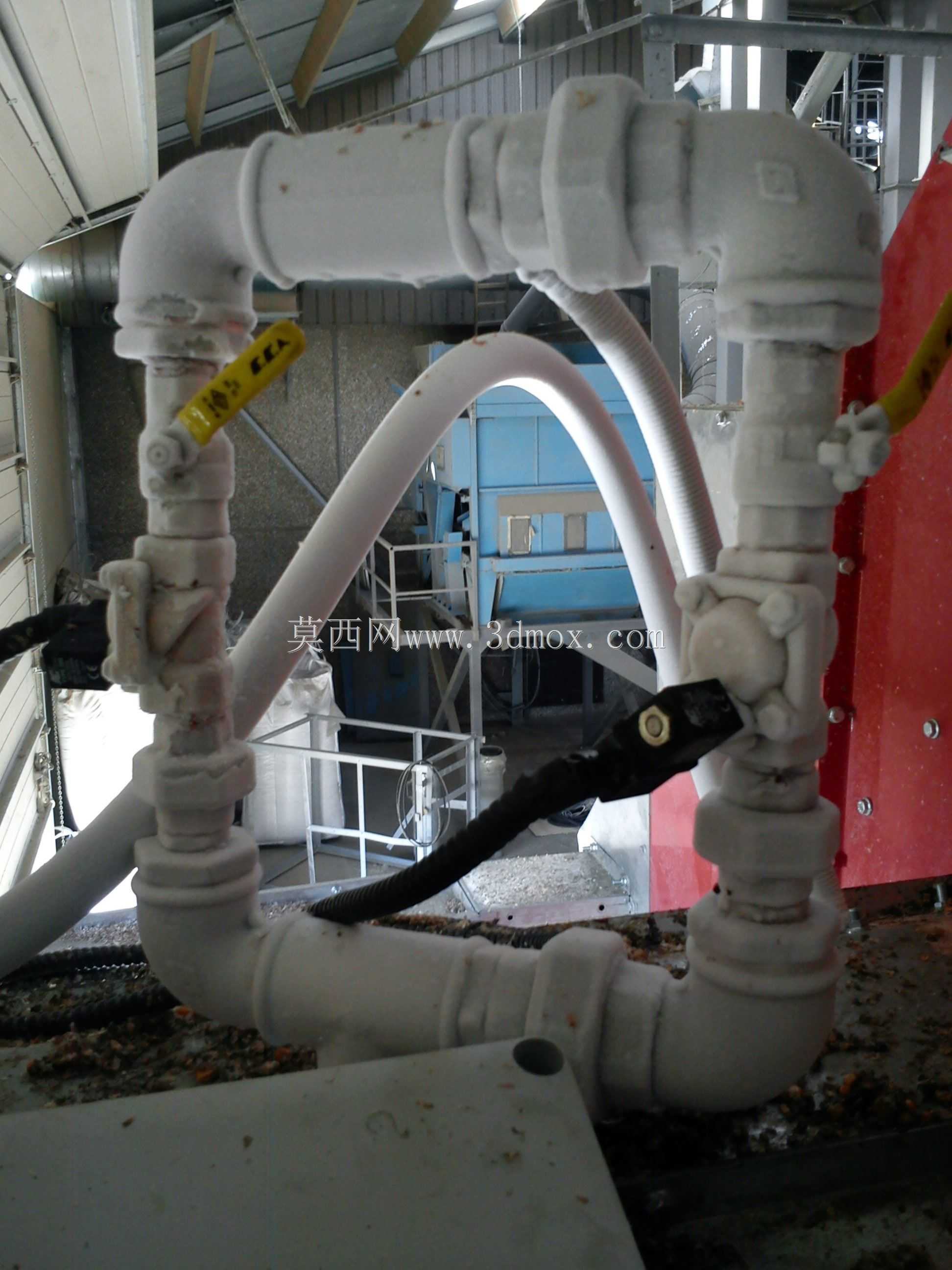

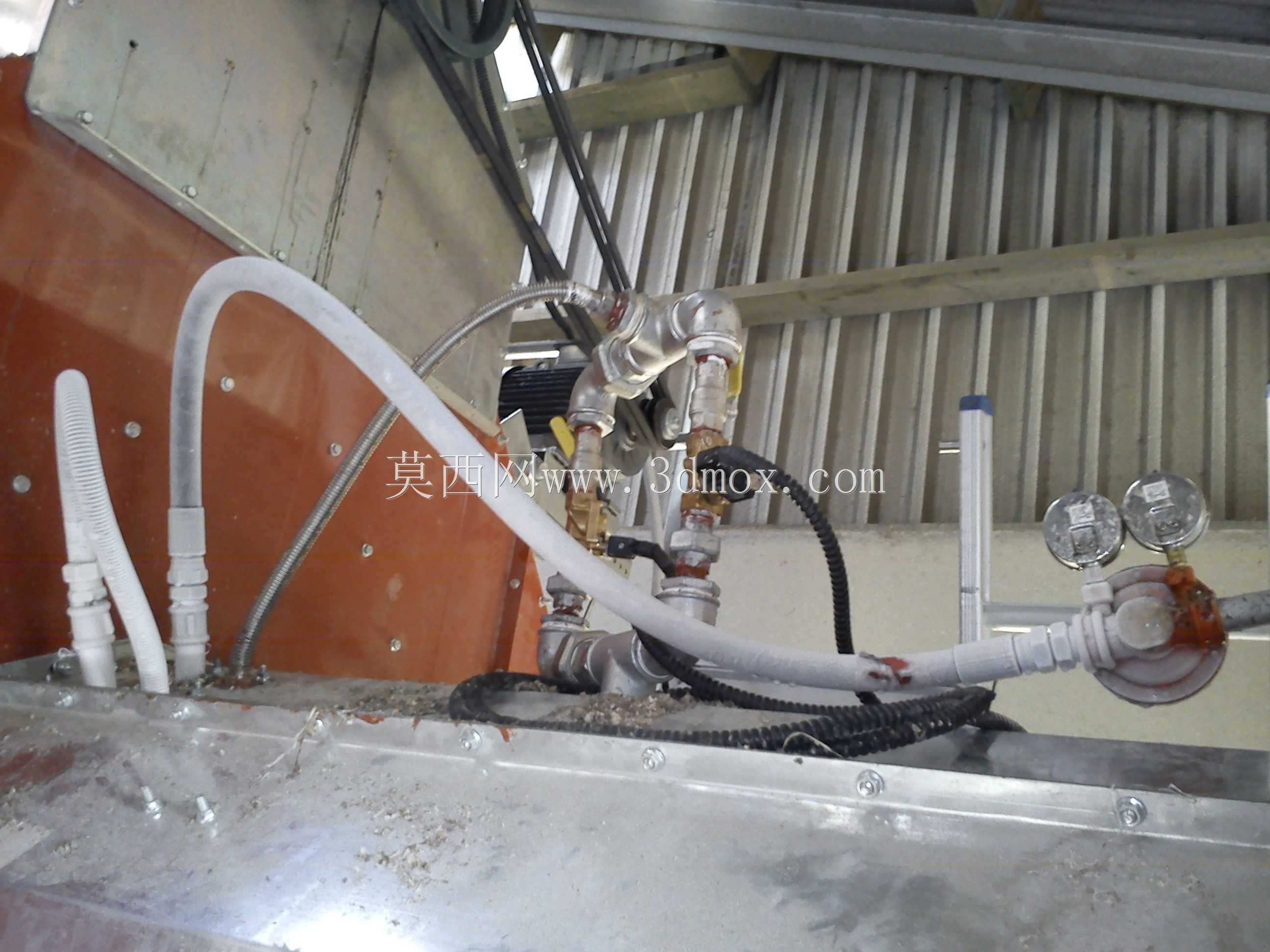

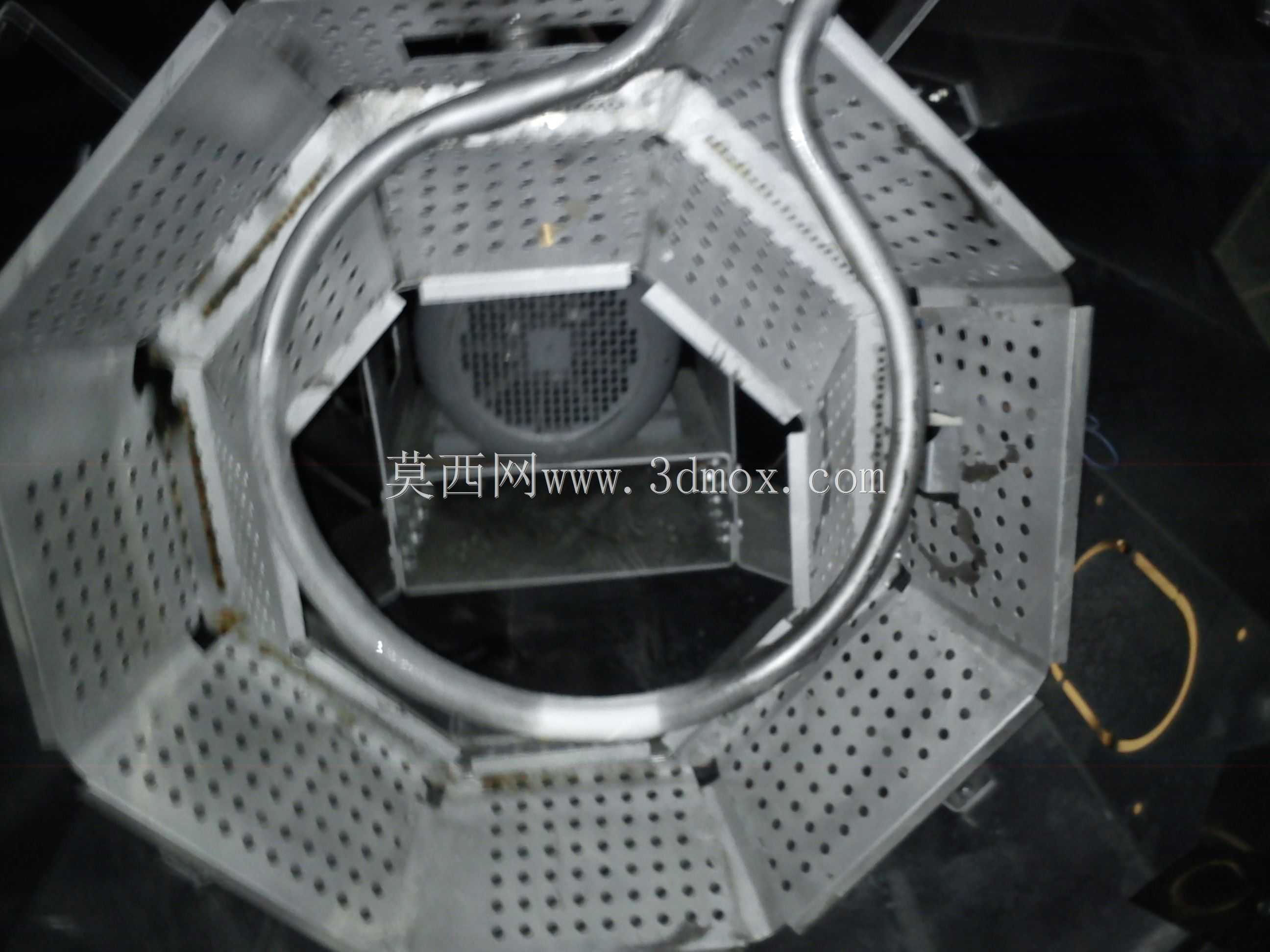

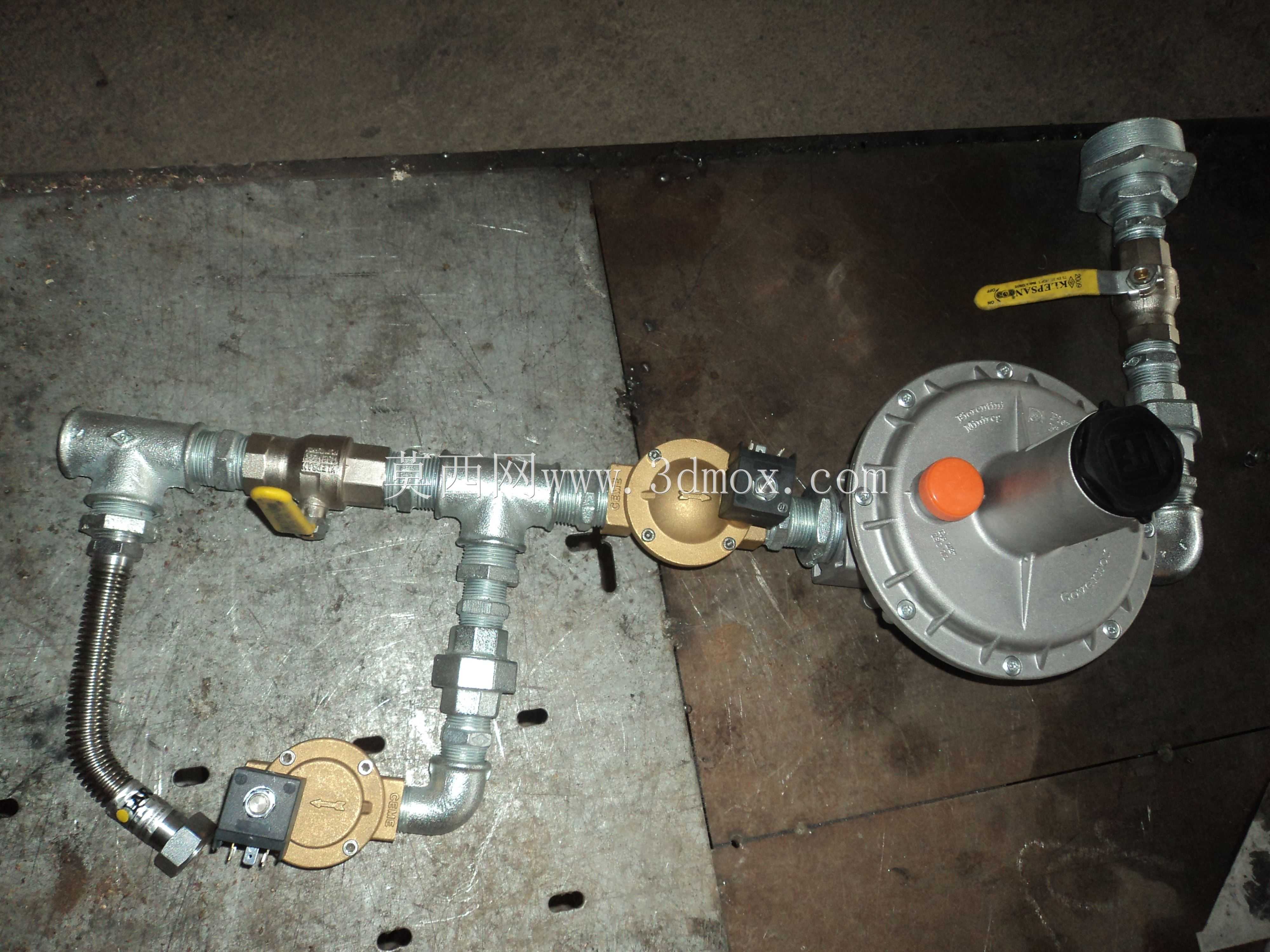

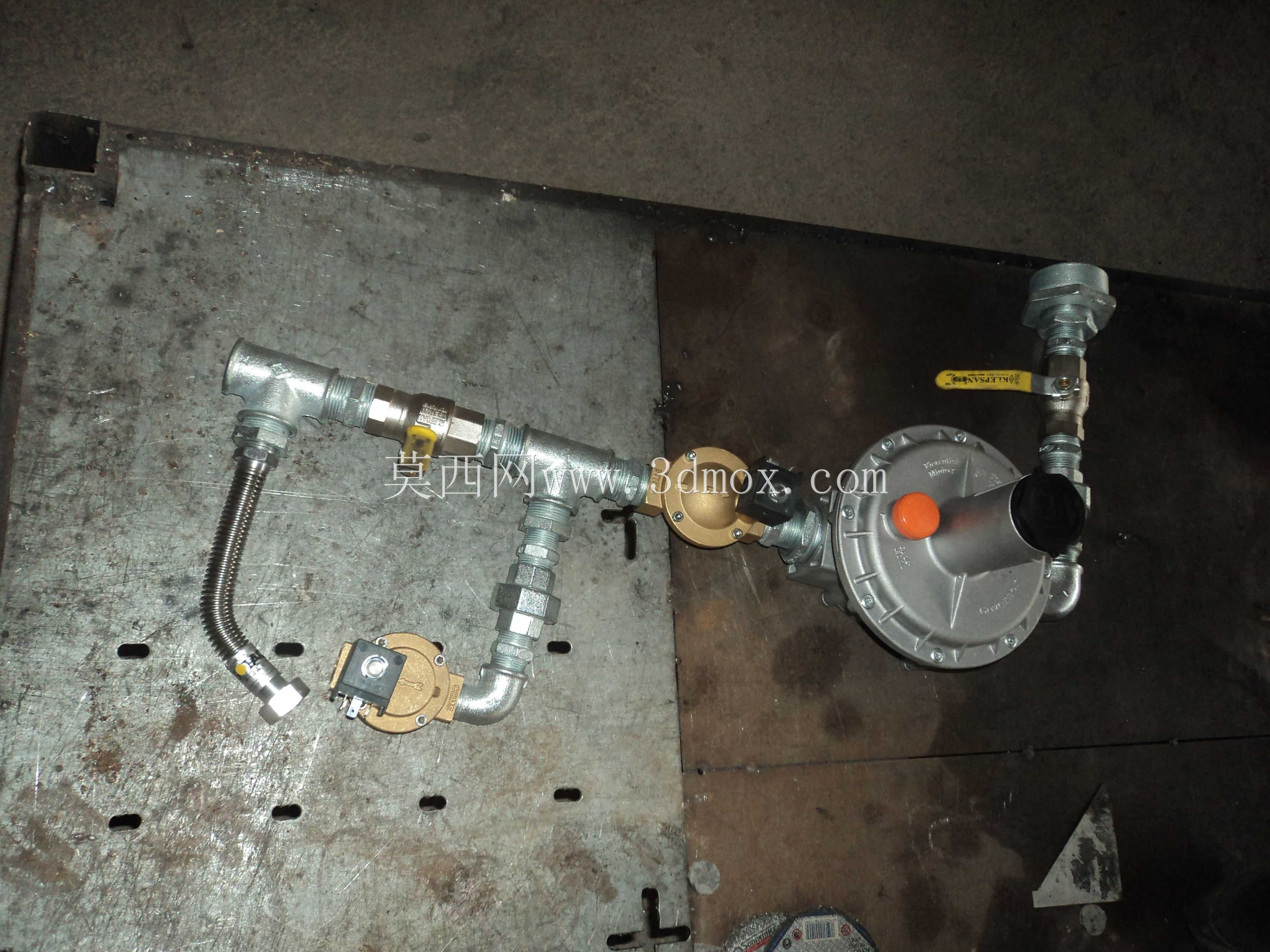

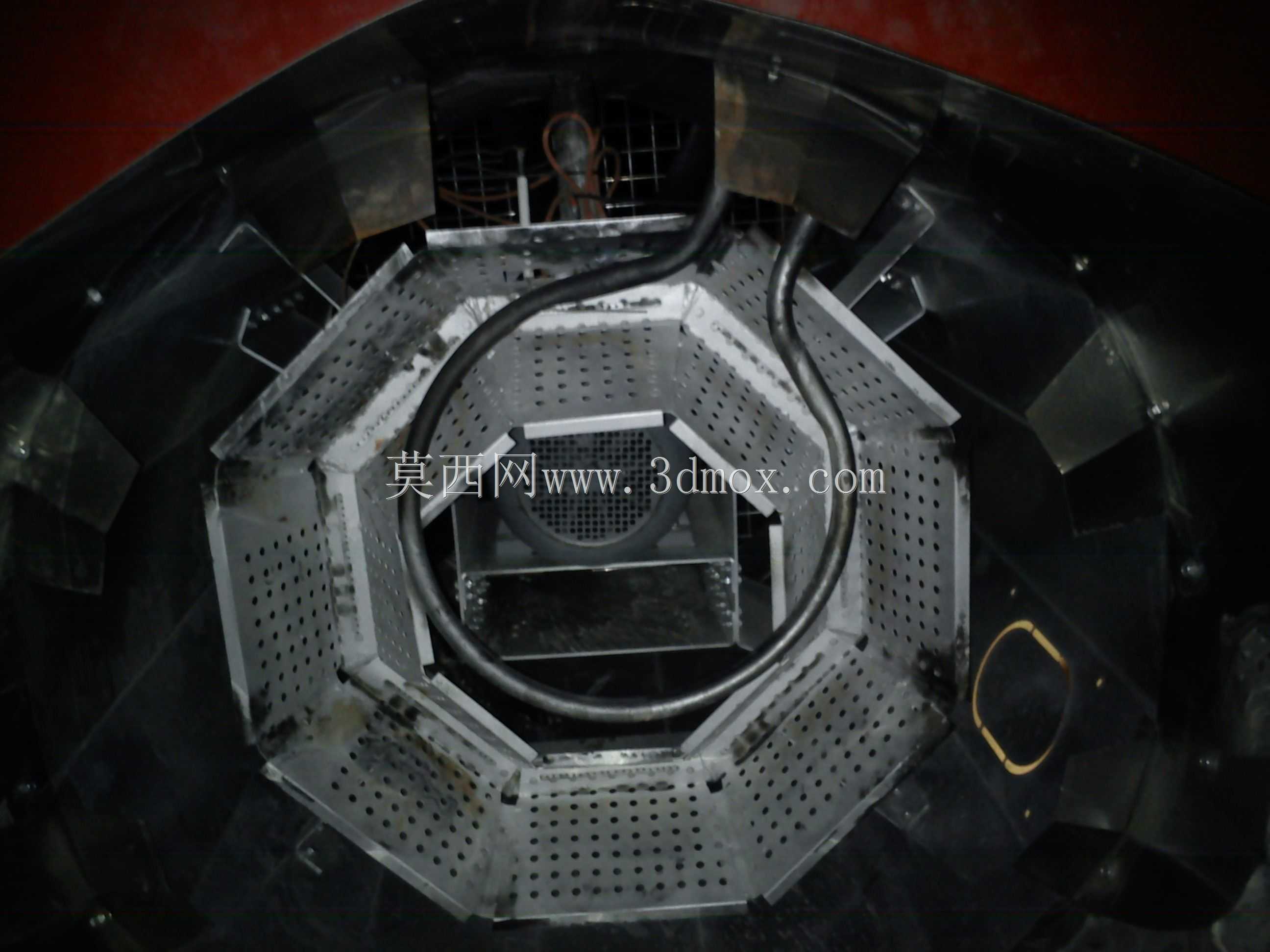

建模过程中需重点关注仓体板件的拼接密封结构、爬梯与护栏的载荷校核、进风段与布风板的气流导向设计，所有外露钢结构件均需做防腐处理，焊接节点需做应力释放处理，避免长期户外作业出现结构变形。设备配套的热风炉、风机等辅机可根据场地条件灵活布置在仓体侧部，管路连接做保温处理减少热损耗。
