重载越野车辆宽基轮胎轮辋总成结构

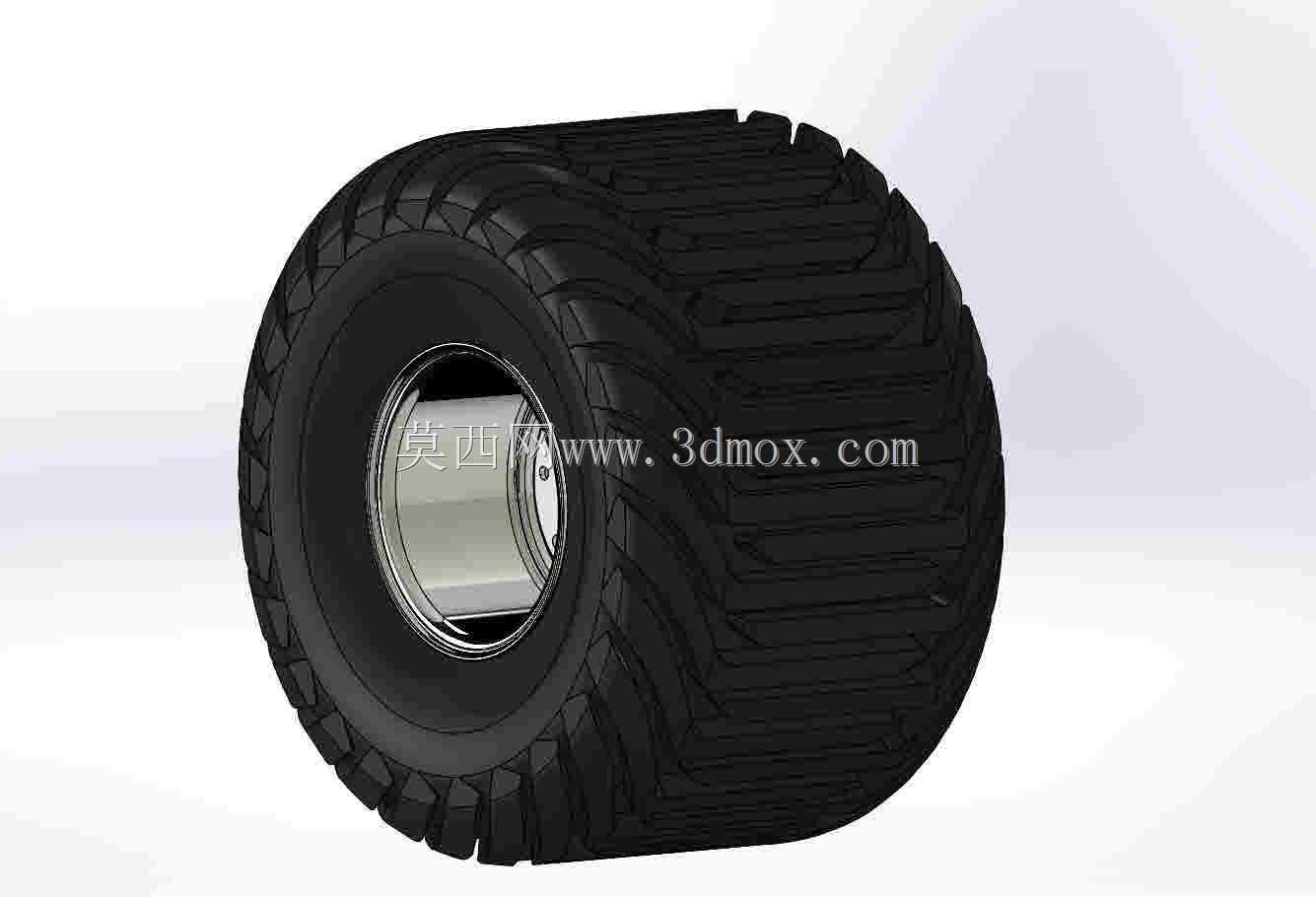

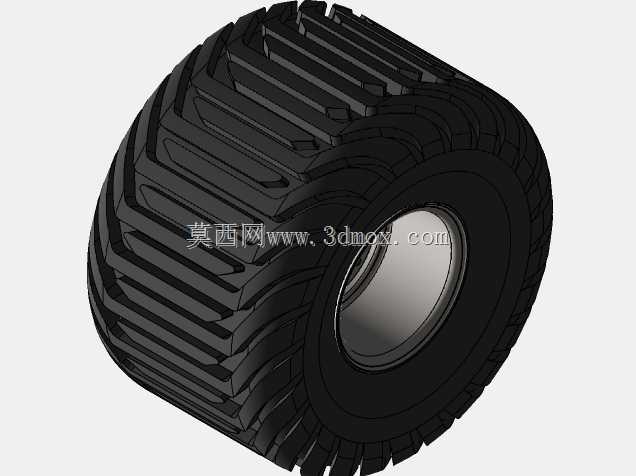

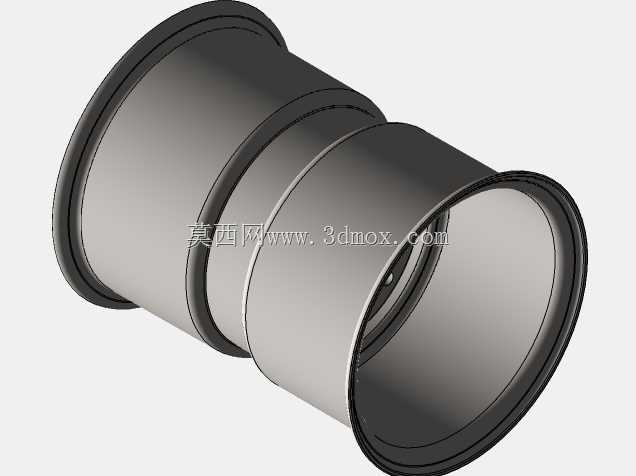

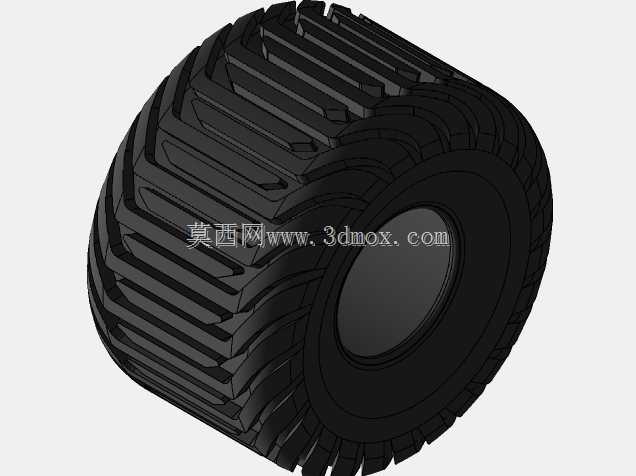

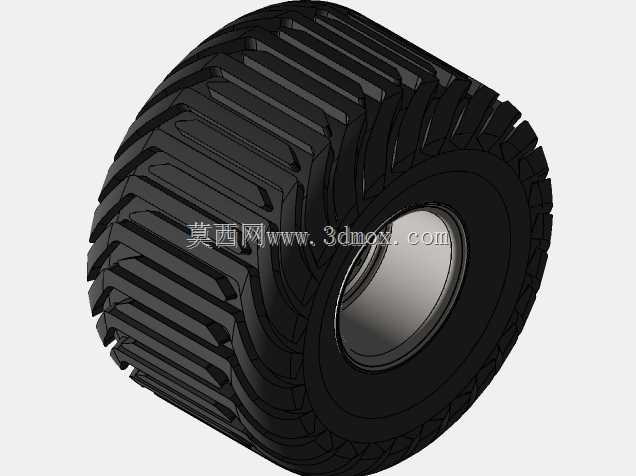

这款宽基车轮总成主要面向非公路重载作业场景设计，常见于大型农用拖拉机、林业集材机、工程自卸车辆以及沙漠运输特种车辆的行走系统，适配松软泥泞、碎石遍布、沙地等低附着系数的复杂非铺装路面，相比普通公路用车轮，接地比压更低，能有效避免车辆在松软路面出现陷车、打滑问题，同时可承受大载荷工况下的持续冲击。从结构设计来看，轮胎采用大块加深的人字越野花纹，花纹块刚度经过匹配调校，胎肩位置做了圆弧过渡处理，既可以在泥泞路面通过花纹块切入地面获得足够抓地力，也能减少硬质碎石路面对胎体的割伤概率，胎体层级为16PR，对应足够的帘布层强度，可满足额定载荷下的长期使用需求，不会出现胎体过度变形导致的早期损坏。轮辋部分采用分体式钢制结构设计，安装止口尺寸匹配22.5英寸标准轮辋规格，轮辐上的螺栓孔分布圆直径、中心定位孔尺寸均对应重型车桥的轮毂安装接口，装配时可直接与对应规格的轮毂法兰对接，不需要额外制作转接件，轮辋槽的深度、宽度参数经过校核，既方便轮胎拆装作业，也能保证轮胎充气后胎圈与轮辋止口紧密贴合，避免高速重载下出现轮胎脱圈的风险。设计过程中优先考虑了载荷传递路径的合理性，轮辐与轮辋的焊接位置做了应力分散处理，避免应力集中导致的轮辋开裂，轮胎断面宽度为700mm，扁平比50，较宽的断面可以在充气压力较低的情况下获得更大的接地面积，降低单位面积的地面压力，减少对作业场地表层的破坏，同时宽断面设计也提升了车辆行驶时的侧向稳定性，尤其适合在倾斜坡地作业的工程、农用车辆使用。整体模型还原了轮胎的花纹细节、轮辋的安装接口结构，可用于行走系统的装配干涉校验、整车动力学仿真的部件参数参考，也能作为特种车辆行走部件选型的可视化参考依据，帮助设计人员快速确认车轮与车架、轮罩、转向拉杆等周边部件的安全间隙，避免实车装配时出现运动干涉问题。
