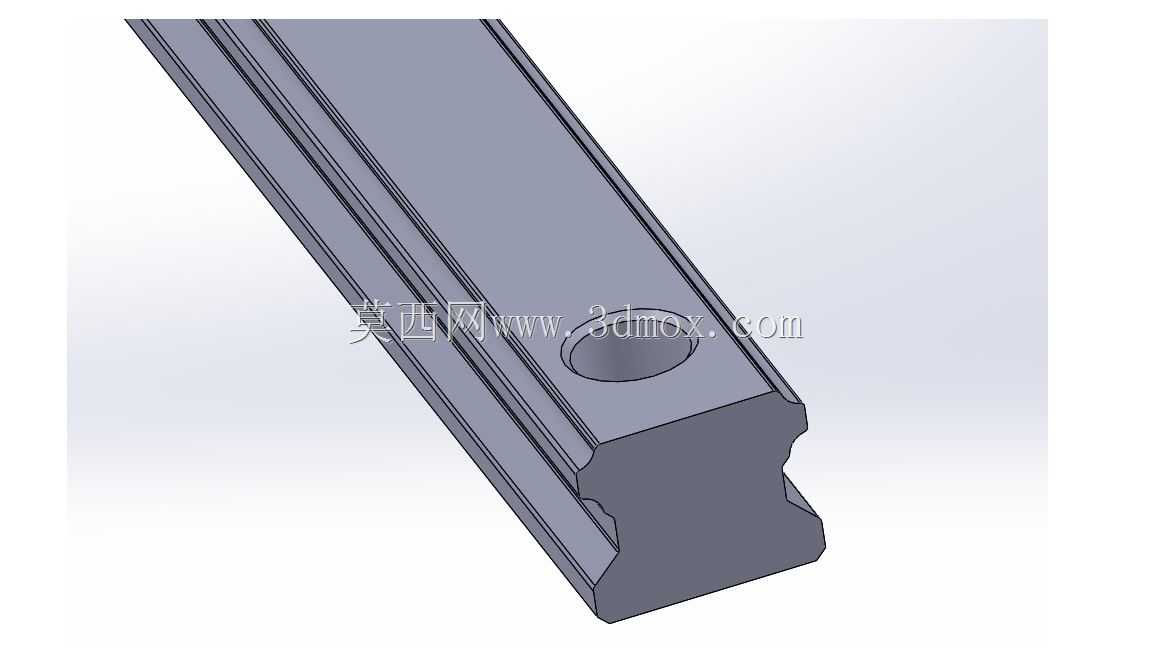

HIWIN15mm规格800mm长度直线导轨结构

在自动化生产线、精密检测设备、数控机床滑台、3D打印设备运动轴的设计选型中，直线导轨是承担高精度直线运动导向、承载负载的核心基础部件，这款15mm规格的上银直线导轨，适配800mm行程的直线运动场景，能满足多数中短行程精密运动机构的使用需求。从结构设计来看，导轨本体采用合金钢材质经淬硬处理，滚道面经过精密磨削加工，可保证滑块在导轨上运行时的滚动摩擦阻力均匀，重复定位精度稳定，不会出现低速爬行的问题。导轨截面为标准的15mm宽规格，安装孔位按照行业通用间距排布，安装基准面经过精磨处理，装配时可以直接靠紧设备安装面的定位台阶，不需要额外做复杂的找正工序，能大幅缩短装配调试的周期。导轨上的沉头安装孔可适配对应规格的内六角螺栓，安装后螺栓头部完全沉入导轨本体，不会突出导轨表面干涉滑块的运行，同时沉孔的倒角设计可以引导螺栓顺利拧入，避免安装时螺栓刮伤导轨安装面。从实际应用场景来说，这款导轨可以单根使用承担单轴直线运动，也可以两根平行配对使用，作为龙门结构、十字滑台的导向支撑，配对使用时只要保证两根导轨的安装面平行度、等高公差符合装配要求，就能实现顺滑无卡滞的运动效果。设计建模时，导轨的滚道曲率、安装孔位尺寸、截面轮廓都严格按照实物测绘参数还原，滑块与导轨的配合间隙按照标准预压等级设定，既可以用于设备方案阶段的装配干涉检查，也能直接导出工程图用于安装板的孔位加工，避免选型后出现安装尺寸不匹配的问题。在承载特性上，15mm规格的直线导轨可以承受径向、反径向、左右侧向四个方向的额定负载，搭配对应规格的滑块时，能满足中小型负载的运动机构需求，不管是水平安装还是垂直安装，只要搭配对应的制动、锁紧部件，都能保证运行的稳定性。导轨端部的倒角设计可以方便滑块顺利装入导轨，不会在装配时碰伤滚道和钢珠，导轨的长度可以根据实际行程需求截断，但截断后需要对端部做倒角处理，避免毛刺影响滑块运行。建模过程中还原了导轨表面的磨削纹理特征、安装孔的细节结构，装配时可以直观看到导轨与周边安装件的间隙，提前排查设计中存在的干涉问题，比如导轨安装后与拖链、传感器、行程开关的位置是否冲突，不需要等到实物装配才发现设计缺陷。
