SKF法兰式轮毂中心旋转连接结构

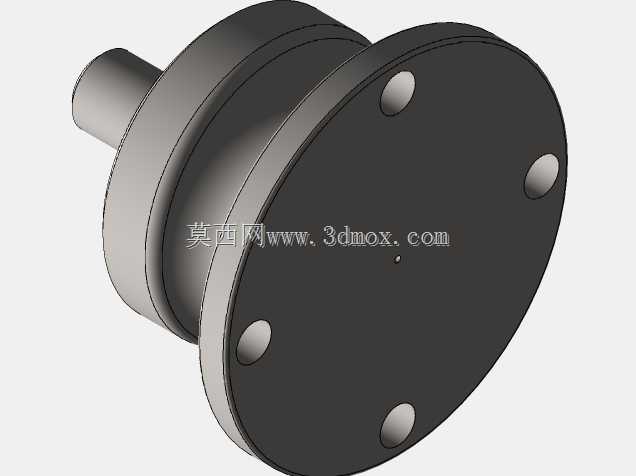

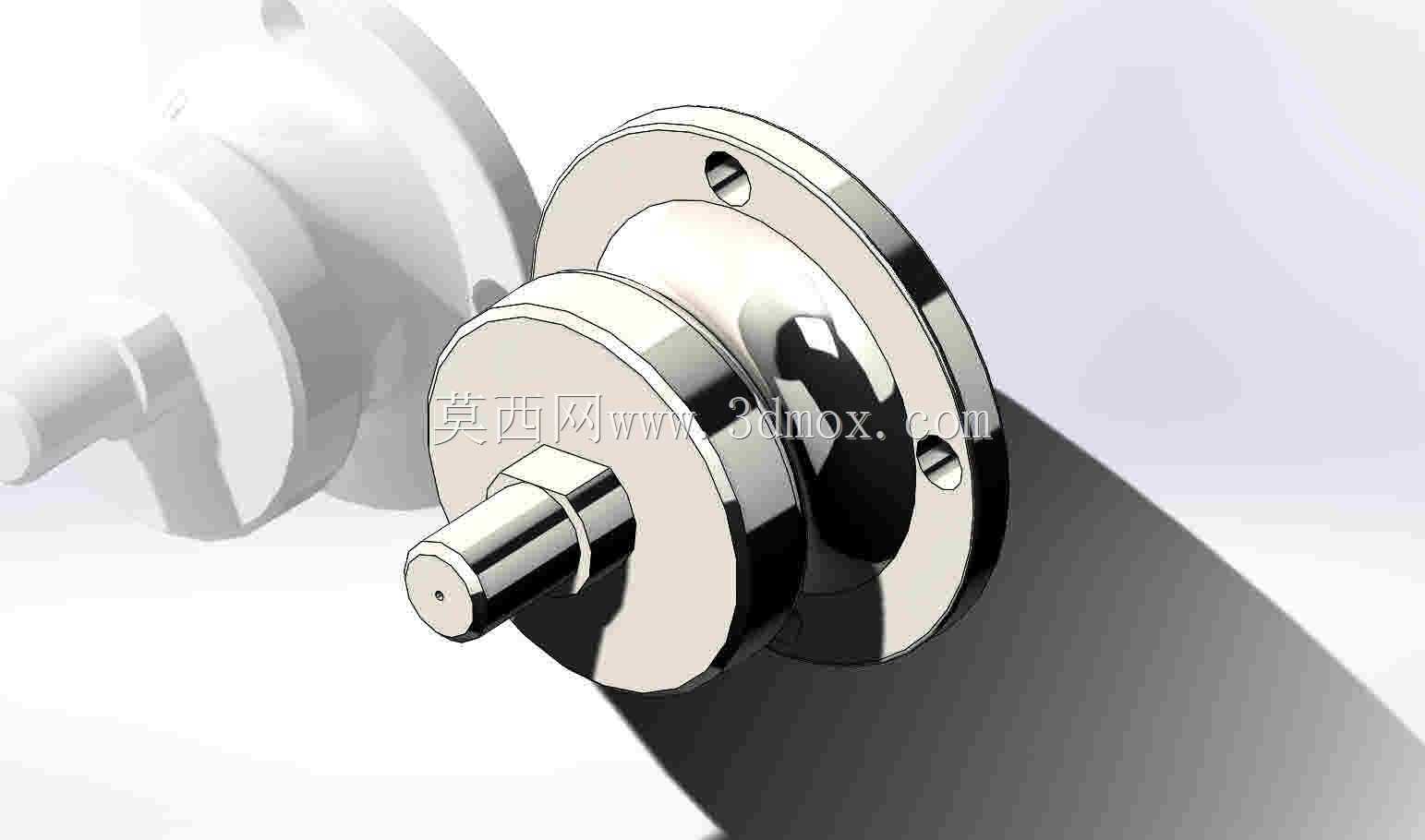

　　这类带法兰安装面的中心旋转连接结构，常被用在中小型动力传输单元的端部输出位置，比如轻型输送线的从动辊端支撑、小型农用机具的轮边连接、非标自动化设备的旋转工位定位端，核心作用是为旋转轴提供稳定的径向与轴向支撑，同时通过自带的法兰盘直接固定在设备安装立板上，省去额外设计轴承座安装支架的工序，压缩设备整体装配的空间占用。从结构设计逻辑来看，该部件采用一体化的法兰基座与轴套集成设计，法兰盘上预留了三个均布的沉头安装孔，安装时可直接穿入内六角螺栓固定在厚度8-15mm的设备安装面板上，安装面的平面度公差控制在0.02mm以内，避免装配后出现轴系偏摆导致的运转卡滞。伸出端的轴颈做了阶梯式设计，最外端的细轴段预留了径向销孔，可用于安装传动齿轮、

　　同步带轮或者直接连接负载轮体，中间的轴肩位置可作为轴承内圈的定位面，配合基座内部预装的深沟球轴承组件，可承受一定的径向载荷与小幅轴向窜动，适合中低转速、载荷平稳的传动场景。在实际选型适配时，需要重点关注法兰盘的外径尺寸与安装孔的中心距，该结构法兰外径为72mm，安装孔中心圆直径为58mm，适配M6的内六角圆柱头螺栓，伸出轴的有效配合长度为22mm，轴径为12mm，配合公差选用h6级，可与标准轴承内圈、传动件的安装孔形成过渡配合，保证传动过程中无相对窜动。设计时特意将轴端的中心位置加工出小直径的定位凹坑，既可以在装配时作为轴系找正的基准点，也能在后期维护时方便使用顶拔器拆卸端部的传动零件，不会损伤轴颈的配合面。

　　基座的外圆与法兰连接位置做了R2的圆角过渡，避免应力集中导致的法兰根部断裂，表面采用抛光镀铬处理，既可以提升部件的防锈能力，也能减少车间粉尘、切削液附着在表面造成的腐蚀，适合在普通机加工车间、仓储物流设备这类非极端腐蚀环境下长期使用。内部的轴承腔采用双侧密封圈设计，出厂时预填了低温锂基润滑脂，日常使用中无需频繁加注润滑脂，维护周期可达12个月以上，能降低设备运维的人工成本。在三维建模过程中，该结构的所有配合面都做了公差带的虚拟装配校验，法兰安装面与轴颈的同轴度公差设定为0.01mm，保证装配后轴系的径向跳动量控制在允许范围内，不会出现运转时的偏心抖动问题。针对不同的安装场景，该结构还可以通过调整伸出轴的长度、法兰盘的安装孔位置，

　　适配不同厚度的安装面板与不同规格的负载连接件，比如在轻型电动代步车的轮边支撑位置，可将轴端加长20mm，直接穿过轮毂轴承内圈后用锁紧螺母固定，省去额外的轴套零件；在自动化生产线的旋转工位上，可在法兰盘上增加定位销孔，与设备面板上的定位销配合，提升安装的重复定位精度。需要注意的是，这类结构不适合承受大冲击载荷的场景，比如重型冲压设备的输出端、工程机械的行走轮边，其内部的轴承承载能力有限，过载情况下容易出现轴承保持架碎裂、轴颈弯曲的问题，选型时需要核算实际工况下的径向载荷与转速，匹配对应的承载规格。
