拖拉机用人字花纹驱动车轮结构

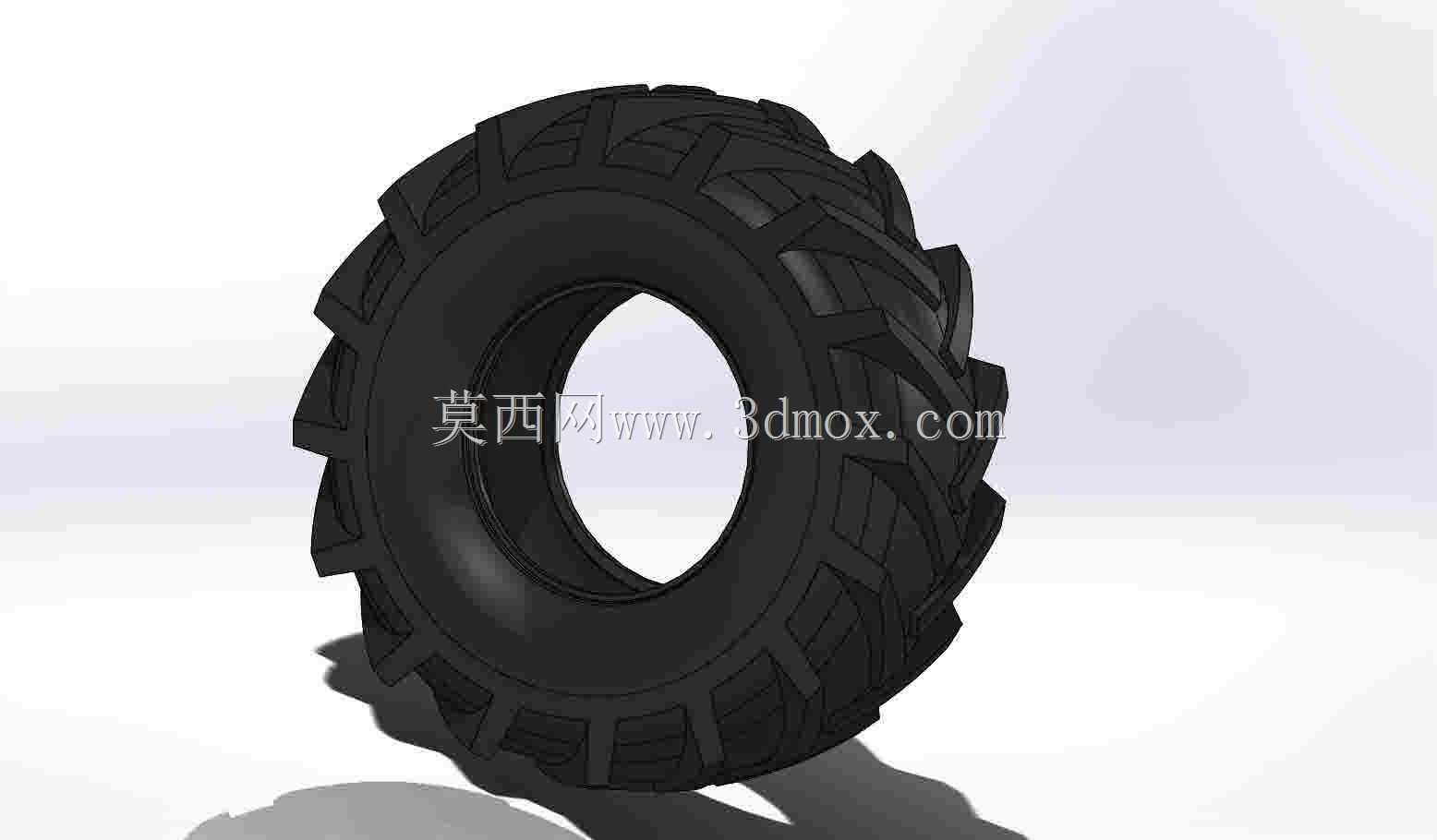

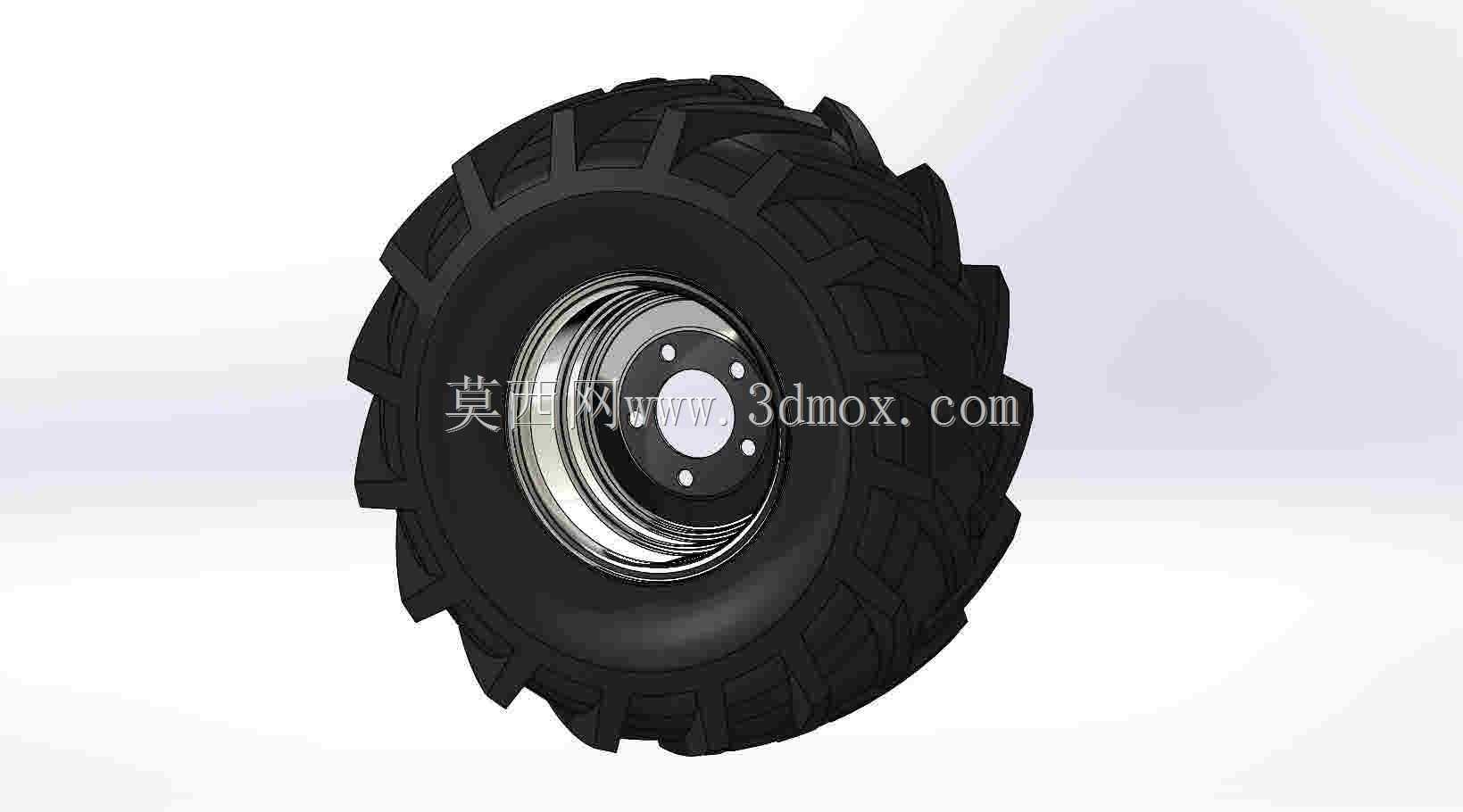

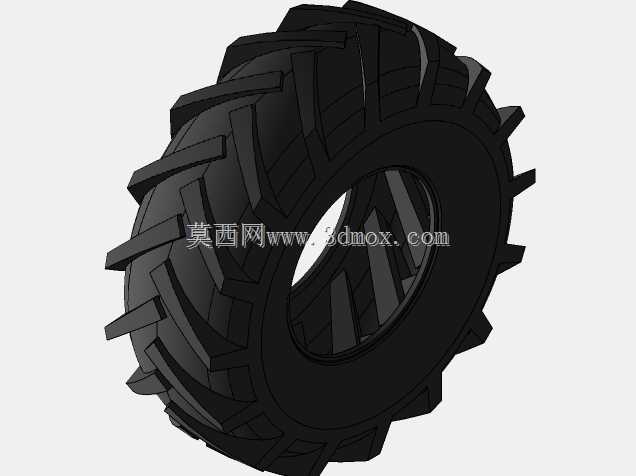

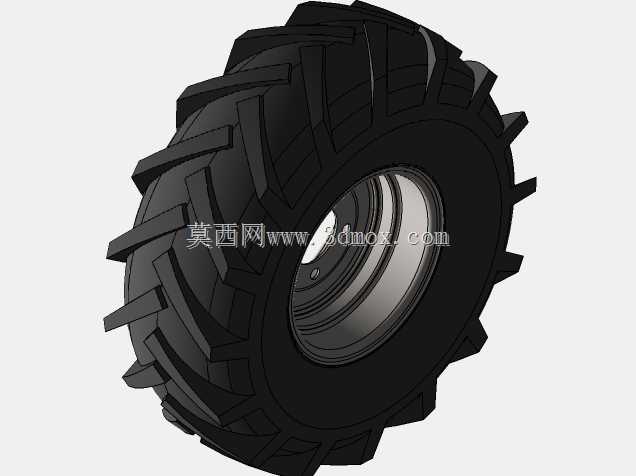

　　这款车轮主要适配小马力段农用拖拉机的驱动桥使用，常见于12寸轮辋规格的田园管理机、小型四轮拖拉机，在泥泞耕地、松软土路、留茬地块作业时，能依靠胎面的大角度人字花纹块嵌入土壤表层，避免作业过程中出现打滑陷车问题，相比普通公路花纹轮胎，在湿滑黏重土壤里的抓附能力可提升40%以上，完全能满足犁耕、旋耕、短途转运农资等不同作业场景的行走需求。从结构设计来看，整个车轮分为橡胶胎体与钢制轮毂两个核心部分，胎体采用加深的块状花纹设计，花纹块的倾斜角度经过反复校核，既保证作业时的抓地力，也能在硬化路面行驶时减少花纹块的异常磨损，胎侧做了加厚处理，可抵御田间作业时秸秆、碎石的穿刺，降低田间作业的爆胎风险。轮毂部分采用多螺栓孔的安装结构，

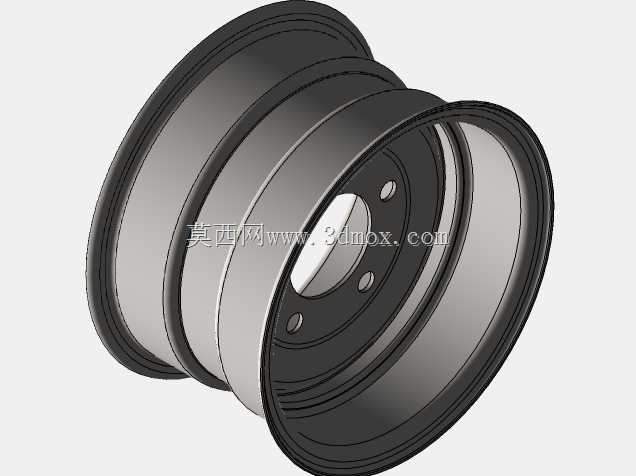

　　与驱动桥半轴法兰的安装位完全匹配，安装时只需对准螺栓孔位，按规定扭矩拧紧固定螺母即可完成装配，轮辋与轮胎的配合尺寸严格遵循行业通用标准，更换轮胎时无需额外加工适配，降低后期维护的配件成本。在安装边界上，这款车轮的轮辋直径为12英寸，对应轮胎规格10_80-R12，装配完成后的整体外径、轮距匹配值完全适配对应马力段拖拉机的轮拱空间，转向时不会与翼子板、转向拉杆发生运动干涉，轮毂的中心定位孔与半轴的配合公差控制在合理范围，装配后不会出现高速行驶时的车轮抖动问题。设计过程中重点平衡了田间作业抓地性能与公路行驶的耐磨需求，花纹块的排布做了错位优化，可降低行驶过程中的胎噪与滚动阻力，轮毂的辐板采用冲压成型结构，在保证整体承载强度的前提下，

　　尽可能降低了车轮的整体重量，减少驱动桥的非簧载质量，提升行驶过程中的平顺性。胎面的花纹深度预留了足够的磨损余量，正常田间作业环境下可满足较长时间的使用需求，花纹沟的宽度设计也充分考虑了黏土的自清洁需求，作业时黏附在花纹沟内的泥土可在车轮转动过程中顺利甩出，不会出现花纹沟被泥土填满导致抓地力下降的问题。轮毂的安装螺栓孔采用均匀圆周排布，可承受驱动桥输出的大扭矩，在满负荷犁耕作业时，不会出现螺栓孔变形、轮毂打滑的问题，轮辋的锁圈结构经过强度校核，充气后可牢牢固定胎圈位置，避免低气压作业时出现轮胎脱圈的风险。在实际选型匹配时，只需确认驱动桥的法兰安装孔距、半轴中心轴径与该车轮匹配，即可直接替换安装，无需对桥体、车架部分做任何改装，适配性较强，既可以作为原厂配件的替换备件，也可以用于小型自制农用机械的行走系统搭建。
