BSP外螺纹转扁平软管适配接头结构

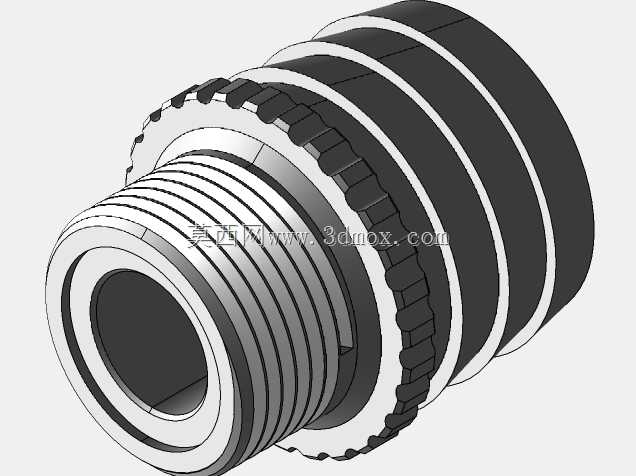

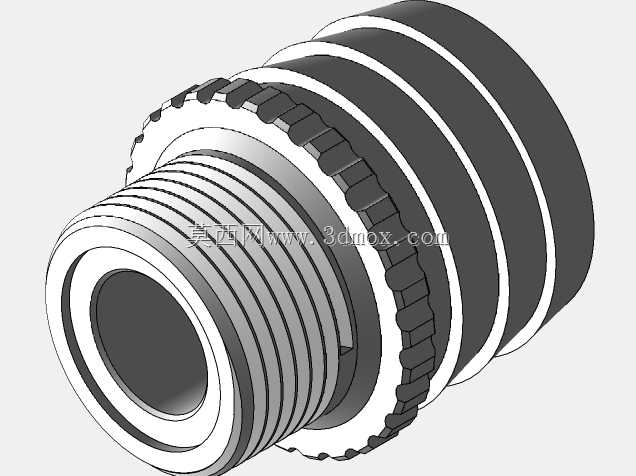

这类转接接头主要应用在民用供水、园艺浇灌、小型流体输送管路的异径接口适配场景，核心作用是解决不同标准接口、不同管路类型之间的连接匹配问题，避免管路接驳处出现渗漏、脱落的故障。从结构设计来看，接头一端采用BSP3/4英寸外螺纹结构，螺纹段的牙型、螺距严格匹配对应英制管螺纹的公差要求，螺纹根部设计有退刀槽结构，既方便加工时的刀具退刀，也能保证螺纹旋合时可以完全贴合对接件的密封端面，不会出现螺纹顶死导致密封失效的问题。接头另一端为1又1/4英寸扁平软管接驳端，外壁设计有多道环形凸筋，凸筋的边缘做了圆角过渡处理，当软管套入接驳端后，配合喉箍锁紧时，凸筋可以嵌入软管内壁，增大接触摩擦力，防止管路带压工作时软管从接头上滑脱。接头中部设计有滚花防滑结构，滚花的齿距、齿深经过优化，徒手安装旋拧时可以提供足够的摩擦力，不需要额外借助扳手就能完成初步紧固，在空间狭小、工具操作不便的安装场景下，这种结构能大幅提升安装效率。接头的内部流道做了等径过渡设计，没有突兀的变径台阶，流体经过接头时的局部阻力损失被控制在较低水平，不会因为接头的存在造成管路流量出现明显衰减。从安装边界来看，螺纹端的旋合长度控制在合理范围，安装时不需要过度旋入就能保证密封，避免过长的旋合长度导致对接件的螺纹孔出现应力开裂；软管接驳端的长度适配常规喉箍的锁紧宽度，套入软管后预留的锁紧位置可以让喉箍完全贴合在凸筋区域，不会出现喉箍偏位导致的密封失效。整个接头的外形没有尖锐的棱角，所有外边缘都做了倒角处理，安装操作时不会划伤操作人员，也不会刮破配套的软管外壁。在实际使用场景中，这类接头可以直接将标准BSP外螺纹出水端与大规格扁平软管连接，不需要额外搭配多个转接头减少了管路的连接节点，也就降低了潜在的渗漏点，不管是临时的流体输送管路搭建，还是固定管路的异径转接，都能稳定满足使用需求。设计这类接头时，需要重点考量不同材质的适配性，如果采用塑料材质加工，要保证螺纹段的壁厚足够承受管路的工作压力，不会因为旋拧力矩过大出现螺纹滑牙或者接头开裂；如果采用金属材质加工，要做好表面的防锈处理，避免长期接触流体出现锈蚀污染介质或者锈死在对接件上。
