微型金属齿轮马达封闭式安装固定支架

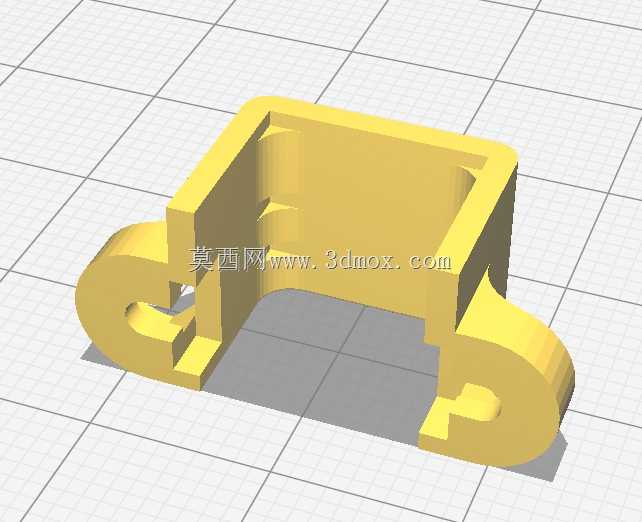

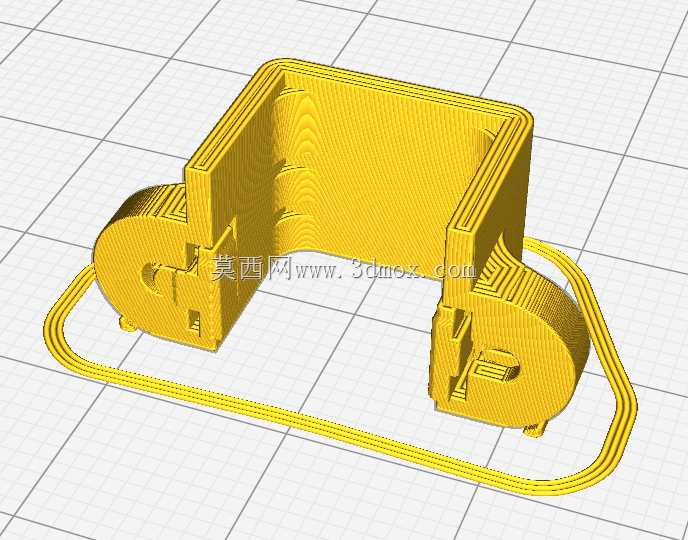

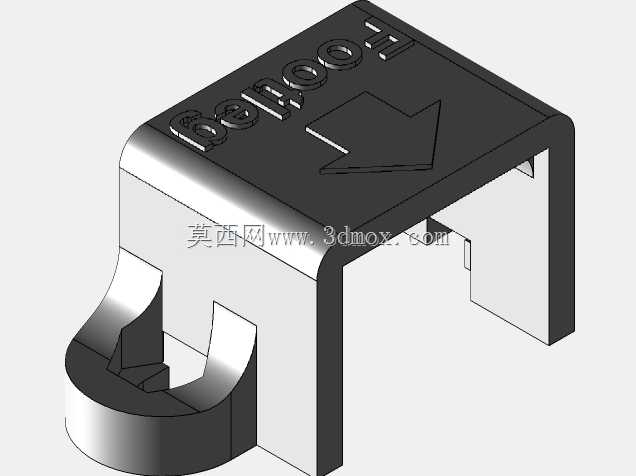

这款微型金属齿轮马达安装支架，主要面向小型自动化传动模组、桌面级小型运动机构、创客DIY动力单元的安装固定场景，能够解决微型齿轮马达外露安装时易进灰、安装定位不准、受外力磕碰易损的实际问题。从实际使用场景来看，这类微型齿轮马达常被用在小型送料机构、桌面机械臂关节、微型传送带驱动端、智能小车动力单元上，外露的齿轮组一旦落入切削碎屑、打印耗材粉尘、环境浮尘，很容易出现卡滞、齿面磨损加快的问题，这款支架采用半包围封闭式结构，刚好将齿轮传动区域完全罩合，能有效阻隔外界杂物进入啮合区域，大幅降低传动副的日常维护频次。设计过程中充分考虑了安装边界的适配性，整体安装宽度控制在26mm，适配对应规格微型金属齿轮马达的安装孔位，预留的安装位匹配M2规格螺钉与六角螺母，螺母安装位采用过盈贴合设计，装配时可直接将螺母压入定位槽，不需要额外在安装背面预留扳手操作空间，能有效压缩整体安装占用的空间尺寸，适配紧凑布局的小型设备内部安装需求。支架的受力结构做了针对性优化，马达承载区域做了加厚处理，侧边的卡扣式定位结构能在马达装入后限制其径向窜动，避免马达运转时的振动带动支架出现共振移位。针对3D打印成型的工艺特性，结构设计上规避了大角度悬空结构，打印时不需要额外添加支撑就能完成成型，使用常规0.4mm喷嘴、0.06mm层高的打印参数就能获得足够的安装精度，安装面的平面度能满足马达贴合的装配要求，不会出现因为打印形变导致马达安装歪斜、输出轴不同心的问题。支架顶部预留的标识区域可直接打印方向标识，装配时能快速识别输出轴的朝向，降低流水线装配时的错装概率。从安装适配性来看，支架的窄边定位面可直接贴合设备安装基板固定，不需要额外设计转接板，能直接固定在铝型材框架、亚克力基板、3D打印的设备主体结构上，适配多种不同材质的安装基座。在实际选型使用时，只需要核对马达的外形安装尺寸与输出轴位置，就能直接替换原有开放式支架，不需要对原有设备的安装布局做大幅改动，就能实现齿轮区域的防护与安装刚性的提升，对于小批量试制的小型自动化设备而言，能有效缩短结构设计周期，降低传动结构的故障概率。
