PiBorg直流电机L型直角安装固定支架

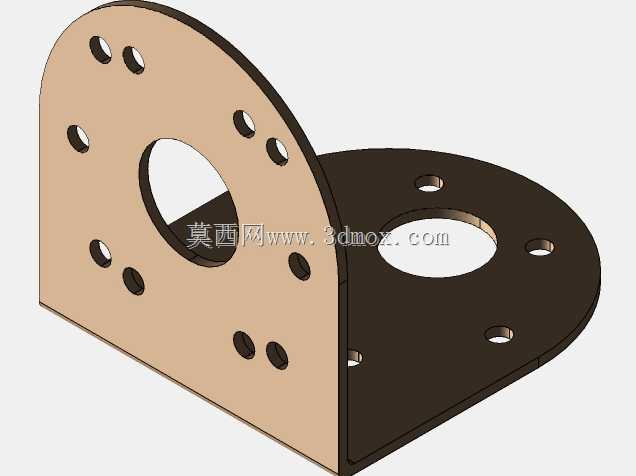

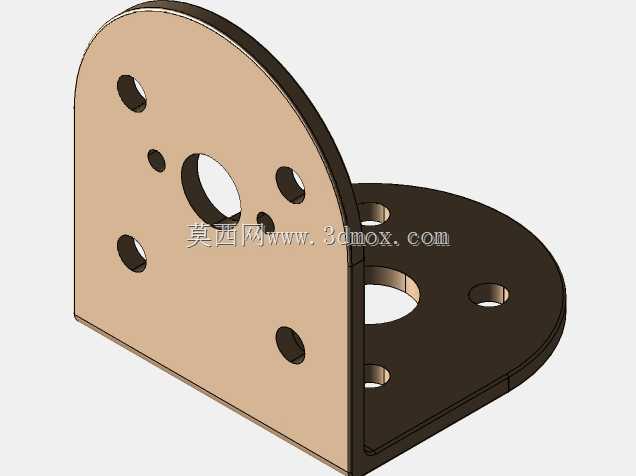

　　安装时只需将电机输出轴从竖直板中心的大尺寸通孔穿出，再用对应规格的紧固件穿过预留孔锁紧，就能保证电机输出轴与安装板平面的垂直度，避免电机轴承受额外的径向弯矩，延长电机轴承的使用寿命。水平安装板则负责将整个电机组件固定到机器人底盘、设备机架或者其他结构基材上，板面上分布的多个安装孔位预留了足够的位置调整余量，既可以适配不同孔距的安装基面，也能在装配时微调电机的前后位置，匹配传动齿轮的啮合间隙或者同步带的张紧度。从设计思路上，这款支架没有采用多余的加强筋或者冗余结构，整体采用平板弯折或者拼接的成型方式，在保证结构刚性的前提下尽可能控制自身重量，对于对负载重量敏感的小型移动机器人来说，更轻的安装支架意味着可以预留更多重量配额给电池、在小型移动机器人、桌面级机械臂、教育类机器人竞赛平台的搭建过程中，直流电机的安装固定一直是结构设计里容易被忽略但直接影响整机运行稳定性的环节，不少入门级搭建方案里直接采用扎带捆绑、胶水粘接的方式固定电机，不仅同轴度难以保证，长时间运行产生的振动还会导致电机移位，甚至出现齿轮啮合错位、传动卡滞的问题，这款L型直角结构的PiBorg直流电机安装支架，正是针对这类中小型直流电机的安装痛点设计的专用固定构件。从结构形态来看，支架采用两块垂直拼接的安装板构成90度直角支撑结构，竖直安装板主要承担电机本体的固定功能，板面上预留的多组环形排布安装孔，能够适配对应系列PiBorg直流电机端盖上的固定孔位，

　　传感器等功能组件，不会因为固定件过重导致整机重心偏移。在安装边界的适配性上，竖直板中心通孔的尺寸刚好匹配对应规格直流电机的输出轴外径，不会出现孔位过大导致电机定位偏移、孔位过小无法装配的问题，板面上的固定孔位间距严格对应电机端盖的安装孔中心距，装配时无需额外打孔或者扩孔，直接采用标准紧固件就能完成锁紧，降低现场装配的加工难度。水平安装板的孔位采用长圆孔与圆孔组合的排布方式，长圆孔的设计允许安装时沿着孔位长度方向微调电机位置，在搭配齿轮传动时，可以精准调整两个啮合齿轮的中心距，保证齿侧间隙处于合理范围，既不会因为间隙过小导致齿轮传动卡滞、磨损加剧，也不会因为间隙过大出现传动回差过大、正反转切换时冲击明显的问题。在实际应用场景中，

　　这类支架除了用于小型轮式机器人的驱动电机固定，还可以用在桌面级传送带模组的动力端固定、小型回转机构的驱动电机安装、教育类机器人实训平台的构件搭建等场景，相比通用的角码固定件，这款支架的孔位完全针对对应系列电机做了适配，不需要用户自行测量孔距、打孔加工，拿到构件后可以直接完成电机与机架的装配，大幅缩短结构搭建的周期。从受力角度分析，L型的直角结构可以将电机运行时产生的径向力直接传递到水平安装板连接的基面上，竖直板与水平板的连接部位能够承受电机启停时的冲击载荷，不会因为电机频繁正反转出现支架变形的问题，板件的厚度选择也经过了刚性校核，在电机满负载运行时，安装板不会出现明显的形变，保证电机输出轴的位置精度，

　　避免因为支架形变导致传动部件错位。不少机器人搭建者在自行设计电机支架时，往往会忽略安装孔位的同轴度要求，导致电机装配后输出轴偏斜，传动过程中出现额外的阻力，甚至导致电机过载烧毁，这款预制的安装支架在孔位加工时就保证了各安装孔的位置精度，中心通孔与电机定位止口的匹配度也经过验证，装配后电机的定位精度可以满足常规传动场景的要求，不需要额外做位置校正。对于结构设计从业者来说，这类专用安装支架的设计逻辑也具备参考价值，针对特定型号的标准件做适配性的安装结构设计，相比采用通用固定件拼凑的方案，不仅装配效率更高，结构可靠性也更强，在做小型自动化设备、机器人产品的结构设计时，可以参考这种直角支撑+多位置安装孔的设计思路，在保证结构刚性的前提下，预留足够的装配调整余量，降低生产装配环节的调试难度。
