小型拖拉机装载机长条形安装导轨结构

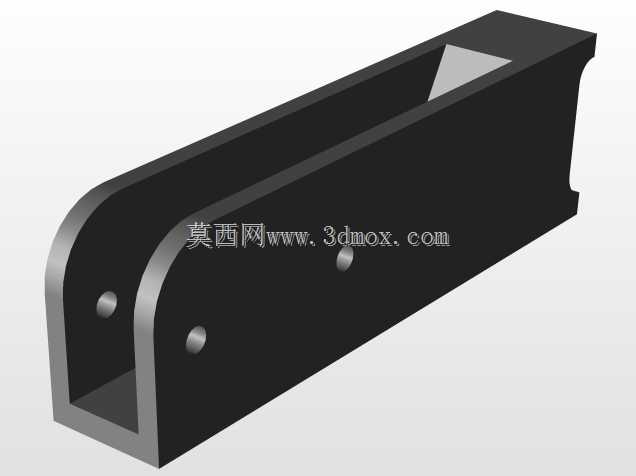

在农用小型拖拉机配套装载机的整机结构中，这类长条形安装导轨属于前端工作装置与机身连接的核心承载构件，日常作业场景覆盖丘陵、平原地区的小地块散料转运、农家肥装卸、基建边角料短距离挪移，适配功率18-35马力段的小型轮式拖拉机，不需要对原机底盘做大范围改动即可完成加装。从实际功能来看，该构件承担装载机动臂侧移的导向、作业载荷的分散传递作用，当装载机举升100-300kg范围内的物料时，导轨需要承受动臂带来的垂直冲击载荷与水平方向的侧向分力，避免动臂作业过程中出现偏移卡滞。设计阶段优先考虑了农机作业的恶劣工况，整体采用等截面长直结构，沿长度方向等距布置安装孔位，孔位间距匹配小型拖拉机前车架的通用安装螺孔分布，不需要额外打孔即可适配多数同马力段机型的安装边界，构件总长度适配前车架前部到动臂铰接点的跨距，截面厚度经过载荷校核，在满足抗弯强度的前提下控制整体重量，避免过度增加前桥载荷影响拖拉机转向灵活性。导轨的两个安装端面做了铣平处理，保证与车架贴合面的平面度，减少装配后的应力集中，沿导轨长度方向的导向面做了粗糙度控制，降低动臂滑块往复移动时的磨损速率，日常维护时只需要定期在导向面涂抹润滑脂即可保证滑动顺畅。不同于大型装载机的整体式焊接导轨，这类分体式长导轨的设计思路更偏向农机的易维护属性，当导向面出现局部磨损时，不需要整体更换前端工作装置的连接结构，单独拆下该构件更换即可，大幅降低农户的使用维护成本。安装时需要保证两根平行导轨的同轴度与平行度公差，控制在0.5mm/m范围内，避免动臂滑动时出现别劲现象，导轨的安装孔位采用沉孔设计，螺栓装配后头部不高出导向面，不会干涉滑块的正常往复移动。从作业适配性来看，该结构可以兼容铲斗、抱夹、简易货叉等多种小型装载机属具的安装导向，不需要更换导轨即可完成属具切换，适配散户农户的多样化作业需求，不需要为单一作业场景单独配置整机，提升小型拖拉机的综合利用率。
