角式手轮驱动法兰连接截止阀结构

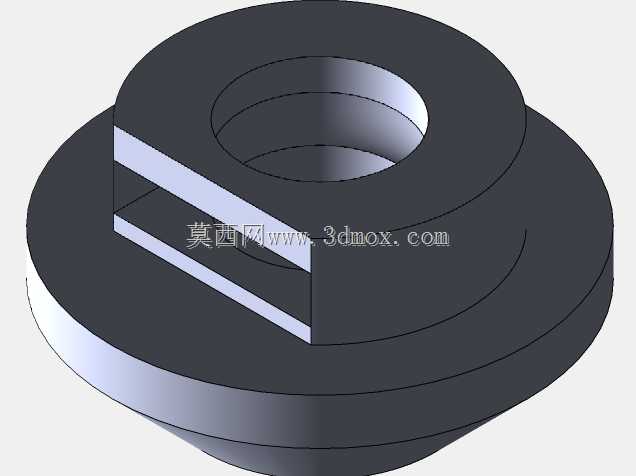

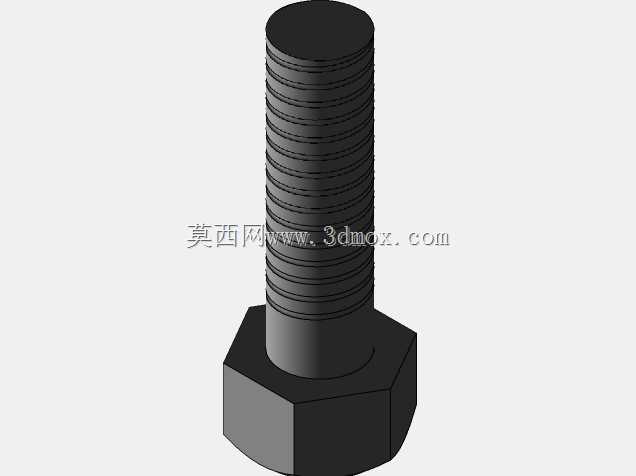

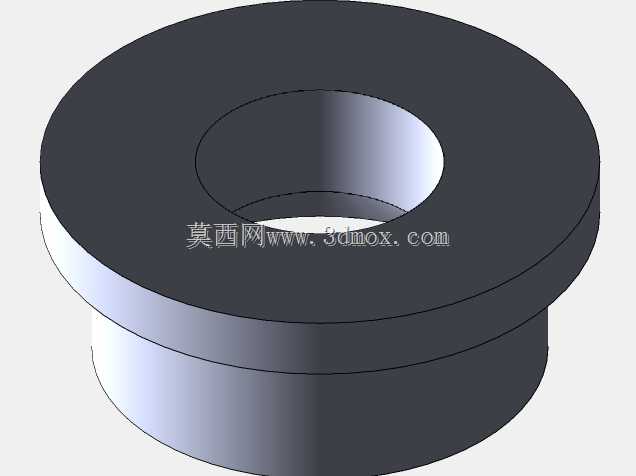

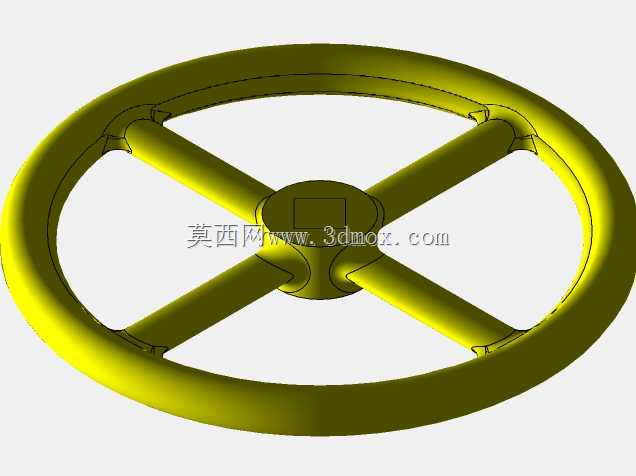

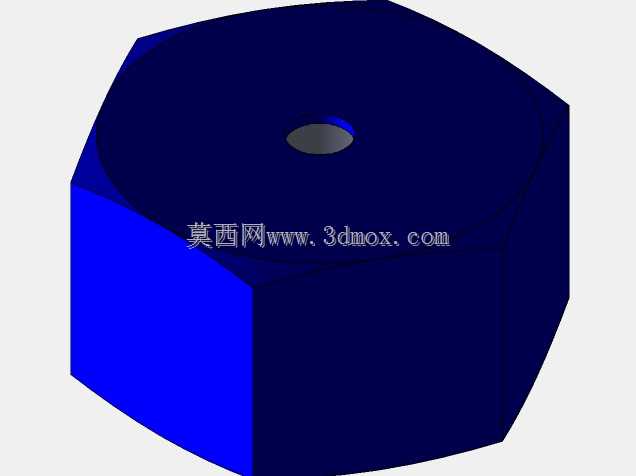

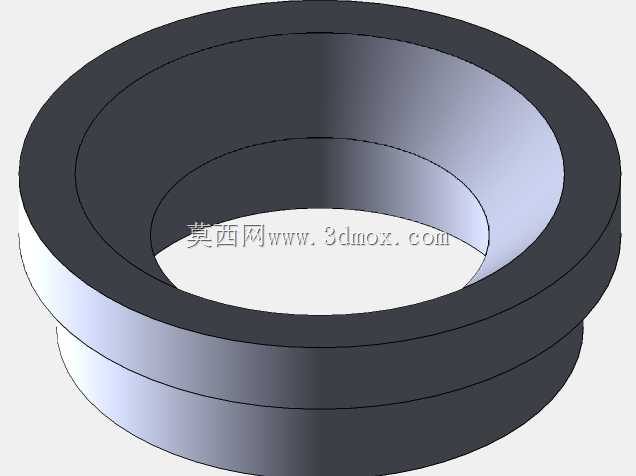

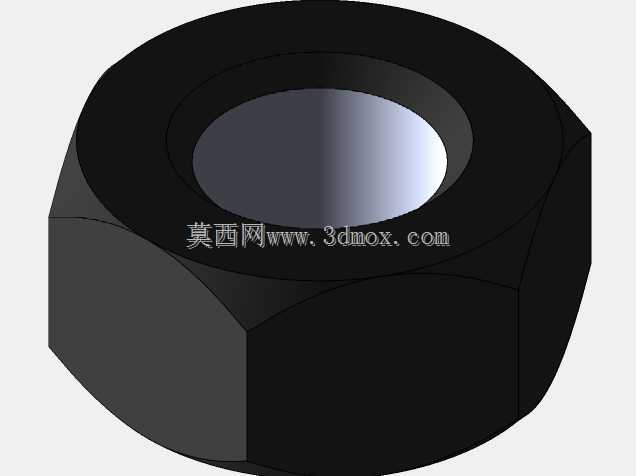

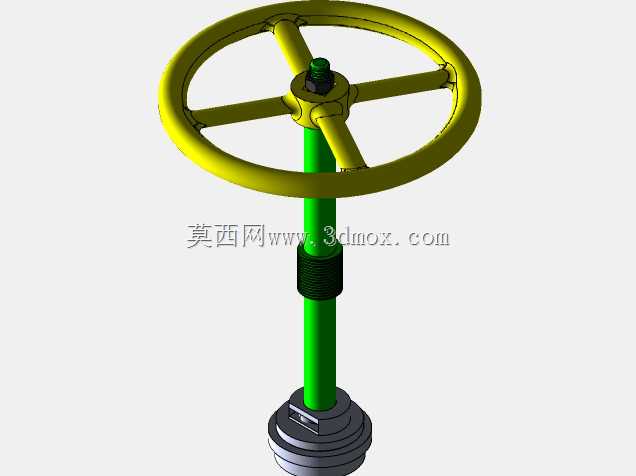

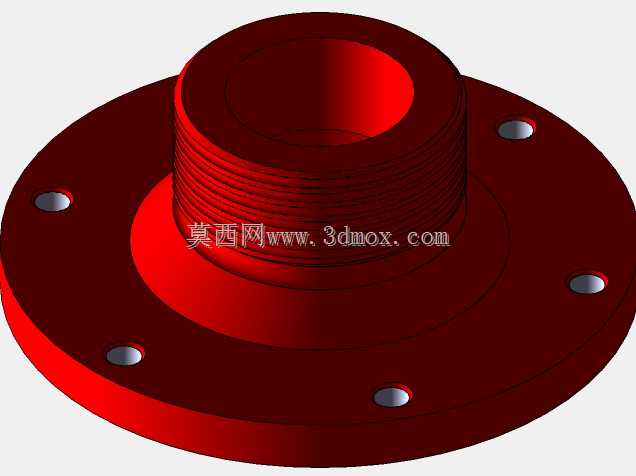

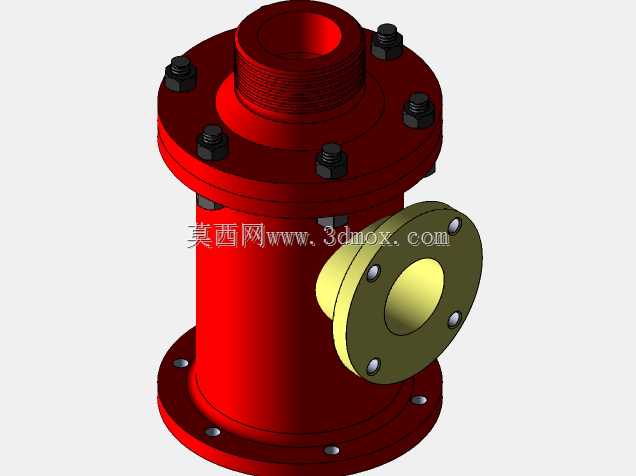

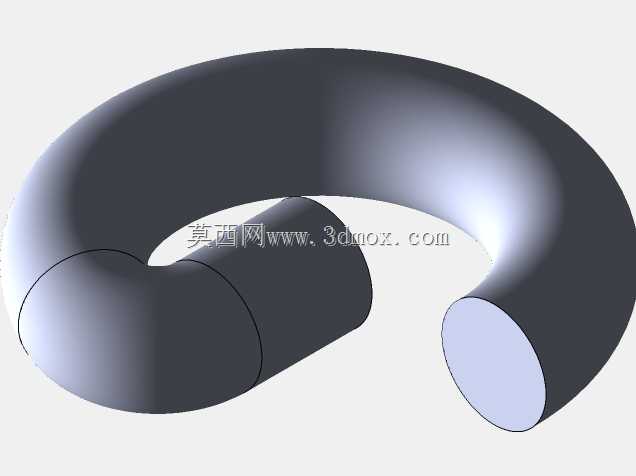

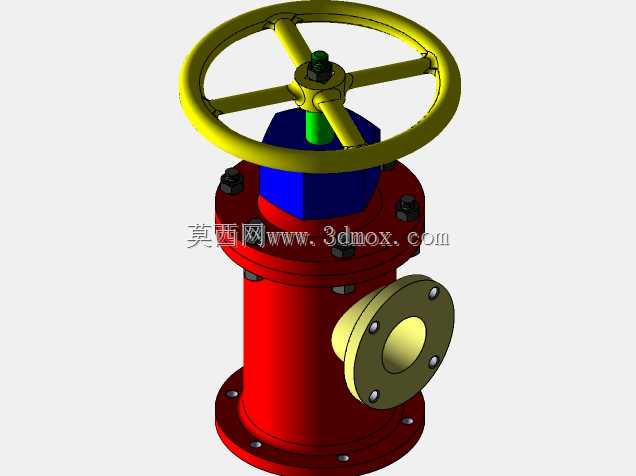

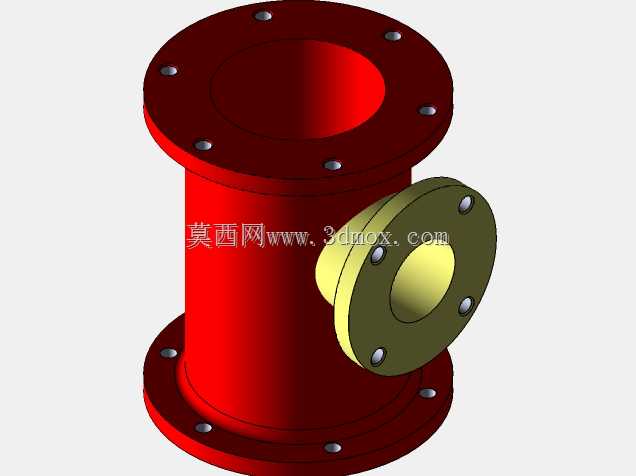

这款角式手动截止阀的三维结构，核心适配管路系统中需要90度转向的介质截断场景，常见于化工流体输送、暖通给排水、小型工业锅炉的配套管路中，区别于直通式截止阀的流道走向，角式结构能直接完成管路转角处的通断控制，减少管路中额外弯头配件的使用，降低局部流阻与管路泄漏点数量。从结构设计逻辑来看，顶部采用轮辐式手轮结构，四辐条的手轮设计在保证操作扭矩传递效率的同时，尽可能降低手轮自身重量，手轮与阀杆的连接采用四方嵌合结构，避免操作时出现打滑空转，阀杆处设置的密封填料腔位于蓝色阀盖段，可通过阀盖周边的紧固螺栓调整填料压紧程度，补偿长期使用后的填料磨损量，维持阀杆处的动密封性能。阀体主体采用直角式流道设计，侧部与底部均设置法兰连接端，法兰端面的螺栓孔采用均布设计，可匹配对应压力等级的标准法兰垫片完成安装密封，安装时需注意介质流向需从阀体下部通道进入、侧部通道流出，保证阀瓣开启时介质对阀瓣的作用力与阀杆升降方向一致，降低操作力矩。设计过程中对安装边界做了明确约束：手轮的最大回转直径为阀体通径的3.2倍，保证手动操作时无需额外加力杆即可完成额定压力下的启闭动作，阀体侧部法兰的端面到底部法兰端面的垂直距离，匹配常规管路转角处的安装间距，不会出现与周边管路支架、相邻阀件的干涉问题。阀瓣与阀座的密封面采用锥面贴合结构，相比平面密封具备更好的对中性能，即使在介质带有少量细小杂质的工况下，也能通过阀瓣关闭时的楔紧作用切断介质通路，避免密封面冲刷损伤。整体结构没有采用复杂的电动、气动驱动附件，完全依靠手动操作，适用于不需要频繁启闭、无需远程控制的管路节点，日常维护时仅需定期检查填料函的泄漏情况、补充或更换密封填料，以及在阀杆螺纹段涂抹润滑脂降低操作阻力即可，结构可靠性高，对安装现场的配套条件要求低，可适配多种常规工业管路的安装场景。
