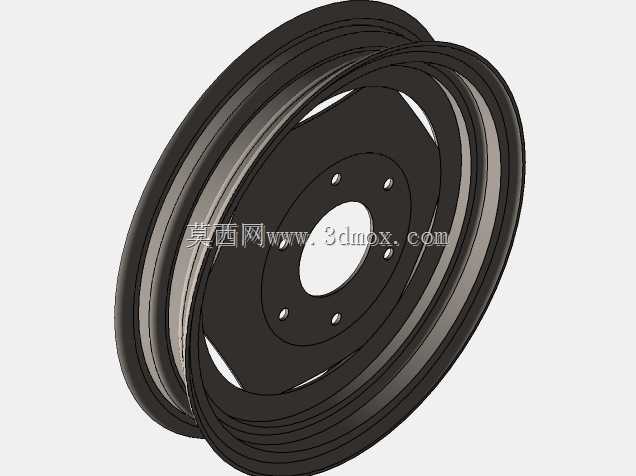

拖拉机钢制轮辋边缘结构三维设计

该轮辋边缘结构属于农用拖拉机行走系统的核心承载部件，主要适配中小马力段旱地作业拖拉机的驱动轮装配需求，在田间犁耕、旋耕、道路转运等工况下承担整车重量传递、扭矩输出以及轮胎限位固定的核心作用。从实际应用场景来看，这类轮辋边缘需要兼顾旱地作业时的抗冲击性能与硬质路面行驶的结构稳定性，避免田间石块磕碰、重载起步时的结构形变问题。设计过程中优先采用多道次辊压成型的等截面轮缘结构，轮缘与轮辐连接区域设置圆弧过渡段，分散螺栓孔位周边的应力集中，避免大扭矩输出时连接区域出现开裂失效。轮辋边缘的胎圈座位置严格匹配农用驱动轮胎的胎圈尺寸公差，设置15度的倾斜配合面，保证轮胎充气后胎圈与轮辋紧密贴合，防止作业过程中轮胎滑转、脱圈的问题。安装边界上，中心定位孔与拖拉机驱动轮轴的轴头尺寸采用过渡配合，六处螺栓连接孔均匀分布在节圆上，孔位公差控制在±0.1mm范围内，保证轮辋安装后的端面跳动量符合农机行走系统的装配要求，避免行驶过程中出现轮体摆动的问题。轮辋边缘的外侧设置凸起的挡圈结构，既可以限制轮胎的轴向窜动，也能在田间作业时减少秸秆、泥土卷入轮辐与刹车机构间隙的概率。结构设计阶段充分考虑了辊压工艺的成型特性，轮缘各段的弯折半径均大于板材厚度的1.5倍，避免冷辊压过程中出现板材开裂、应力残留过大的问题，同时轮辋整体采用等厚度钢板设计，在保证结构强度的前提下控制整体重量，降低行走系统的非簧载质量，提升拖拉机行驶过程中的平顺性。针对农机作业经常出现的偏载工况，轮辋边缘与轮辐的连接区域采用满焊焊接工艺，焊脚高度匹配板材厚度，保证连接区域的抗疲劳强度，能够承受反复冲击载荷下的结构可靠性。
