多孔位法兰式油路连接掩护安装座

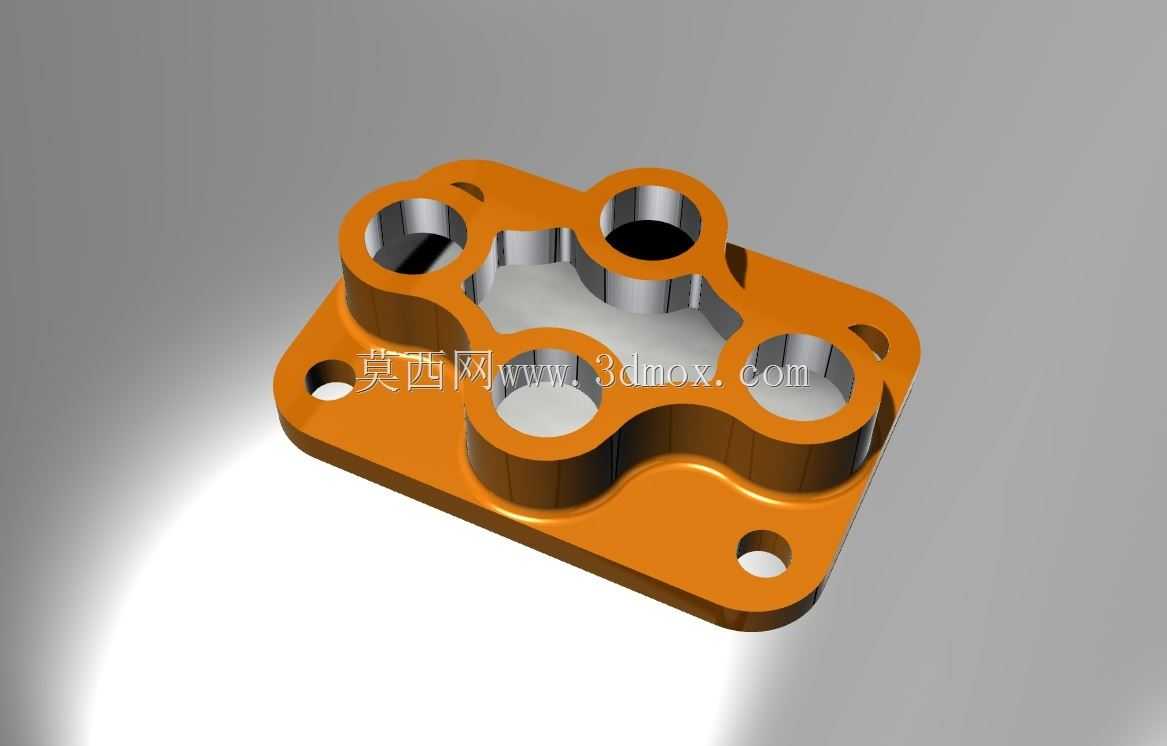

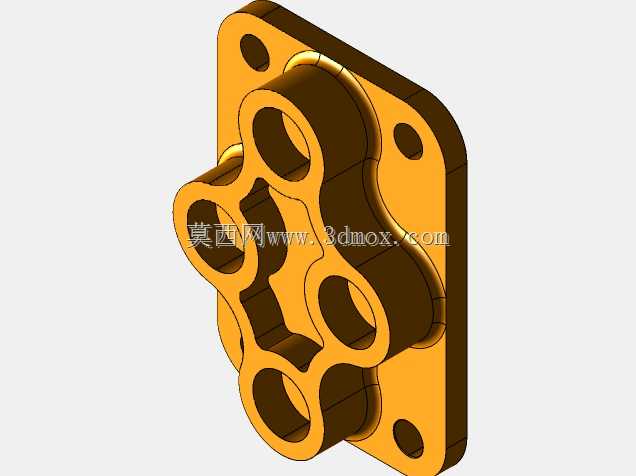

这类多孔位的掩护安装座，大多应用在液压阀组集成块、小型气动控制单元的端面防护与油路转接场景中，日常在工程机械的操纵阀组、机床液压站的阀块端面、小型自动化设备的气路分配模块上都能见到同类结构的零件。它的核心作用一方面是对阀组端面的外露油口、密封件形成物理掩护，避免装配、检修过程中异物磕碰密封面、杂物掉入油道造成油路堵塞，另一方面也承担多通路的油路转接过渡，将阀组上排布密集的油口通过座体内部的流道对应连通，减少外接管路的弯折与排布空间。从结构设计来看，整体采用带圆角的类矩形法兰底板作为安装基准，底板上预留的四个沉头安装孔分别布置在板体的四个边角位置，安装时可以通过内六角螺栓直接将整个座体贴合固定在阀组的安装端面上，贴合面需要加工到足够的平面度，保证压紧后密封件不会出现渗漏。座体上方凸起的五个带加厚壁厚的圆筒状接口，分别对应五条独立的通油通路，接口的内孔尺寸按照通流流量要求做了匹配设计，壁厚取值兼顾了耐压强度与整体重量控制，相邻接口之间的连接筋做了圆弧过渡处理，既避免了应力集中，也让整体结构更紧凑。接口之间的内凹区域是特意留出的操作空间，方便管路接头的拧紧操作，不会因为相邻接口间距过小导致扳手无法卡入。设计这类零件的时候，首先要确认对接阀组的油口位置、安装孔位的坐标尺寸，保证座体安装后所有通路完全对中，不会出现通油截面错位导致的压损增大问题；其次要根据系统的工作压力确定座体的材质与壁厚，常规中低压液压系统选用铝合金材质即可满足强度要求，同时能降低整体重量，高压工况则需要更换为钢制件并做相应的热处理。安装边界上，这类座体的外轮廓尺寸要小于对接阀组的端面尺寸，避免突出阀组边缘造成安装干涉，底板厚度要保证螺栓压紧时不会出现翘曲变形，凸起接口的高度要满足接头拧入后的螺纹啮合长度要求，同时不能超出设备内部的预留安装空间，避免和周边的管路、护板产生碰撞。在流道设计上，内部通路要尽量减少直角弯折，降低油液流动时的阻力，同时通路内壁要做光滑处理，减少杂质附着的可能。座体边角位置的安装孔做了沉头处理，螺栓拧紧后头部不会突出底板表面，保证安装面完全贴合，也避免螺栓头部外露和其他零件产生刮擦。整体橙色的表面处理一般是阳极氧化或者喷塑，既可以提升零件的防锈能力，也能在设备内部和其他深色零件形成区分，方便检修时快速识别该部件。
