流线型曲面整流罩结构设计方案

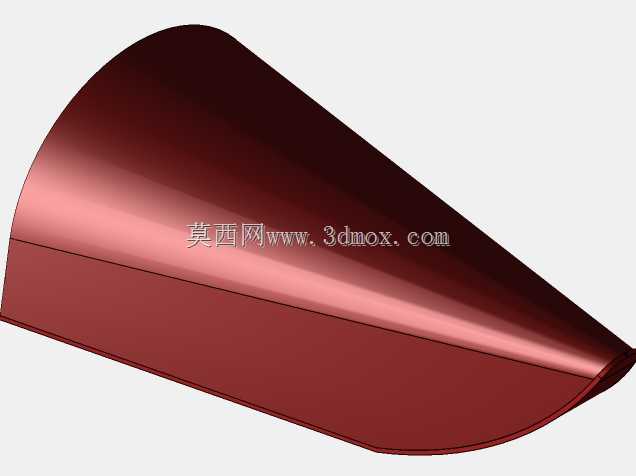

这类流线型曲面壳体结构，多应用在高速运动载具的前端导流部位，或是流体输送管路的入口整流段，核心作用是梳理来流方向、降低运行过程中的压差阻力，避免气流或液流在结构前缘产生紊流涡旋，影响整体运行稳定性。从结构形态来看，该部件采用大曲率渐变的曲面构型，前缘收窄形成圆滑过渡的尖劈形态，向后逐步平滑拓宽，曲面曲率沿轴向连续变化，没有突兀的折角或断面，能让来流顺着曲面均匀贴附流动，减少边界层分离的概率。设计这类曲面结构时，首先要匹配安装端的接口边界，尾部的平直衔接边需要和后端主体结构的安装面完全贴合，预留的安装孔位要和主体框架的定位点一一对应，保证装配后曲面衔接处没有阶差，避免阶差位置产生局部气流扰动。曲面的壁厚设计要兼顾结构强度和减重需求，沿曲面法向保持均匀壁厚，避免壁厚突变导致的成型缺陷，若是采用复合材料铺放成型，还要保证曲面的曲率变化在材料的最小弯曲半径范围内，防止铺层出现褶皱或架空。在实际工程应用中，这类整流结构常出现在高速列车车头前端、飞行器机头罩、试验设备的风洞进气段、高速船舶的首部导流结构上，不同应用场景下的曲面曲率调整逻辑各有差异：用于空气介质的高速场景，前缘曲率半径更小，曲面收敛速度更快，能更快将正面来流导向两侧；用于液体介质的场景，曲面过渡更平缓，避免局部流速过快产生空蚀。建模过程中需要保证曲面的G2连续，相邻曲面片之间曲率平滑过渡，不能出现曲率突变的棱线，否则实际运行时会在棱线位置产生固定的紊流噪声，甚至引发结构振动。安装边界的设计要考虑后期维护的拆装便利性，尾部衔接边采用外翻的法兰边结构，法兰边上的安装孔采用长圆孔设计，能补偿装配过程中的少量位置偏差，降低装配对位的难度。结构的内部可以根据强度需求布置少量的纵向加强筋，加强筋的走向要顺着气流方向布置，不能垂直于流动方向，避免加强筋位置产生额外的流动阻力，同时加强筋的高度不能超出壳体的内部净空，防止和内部安装的设备产生干涉。这类曲面结构的外形尺寸没有统一的固定规格，完全根据配套主体的截面宽度、设计运行速度、来流工况来调整，核心是保证曲面的流线形态和主体结构的截面平滑衔接，让来流经过整流罩后能均匀覆盖主体结构的整个迎风面，不会在主体两侧产生流动分离区。
