户外庭院雨水收集导流装置结构设计

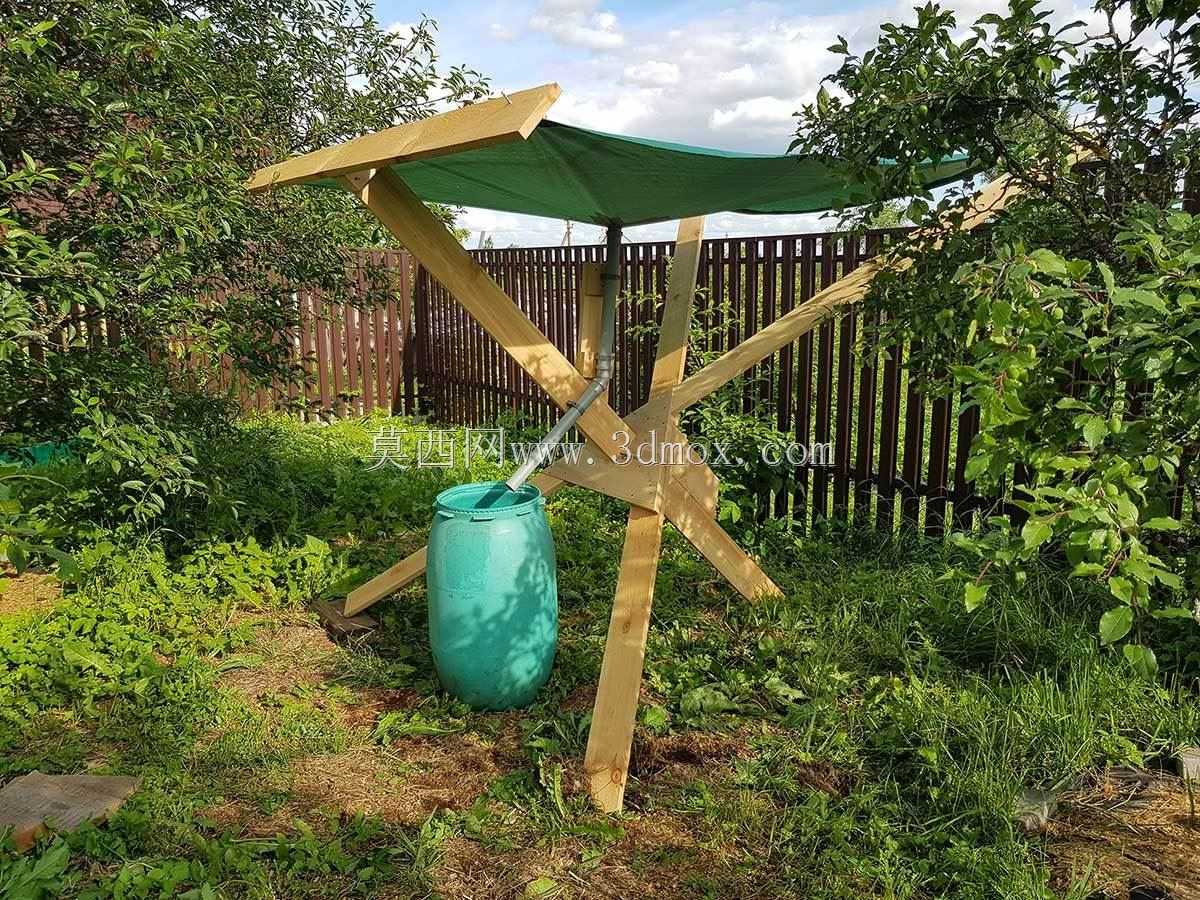

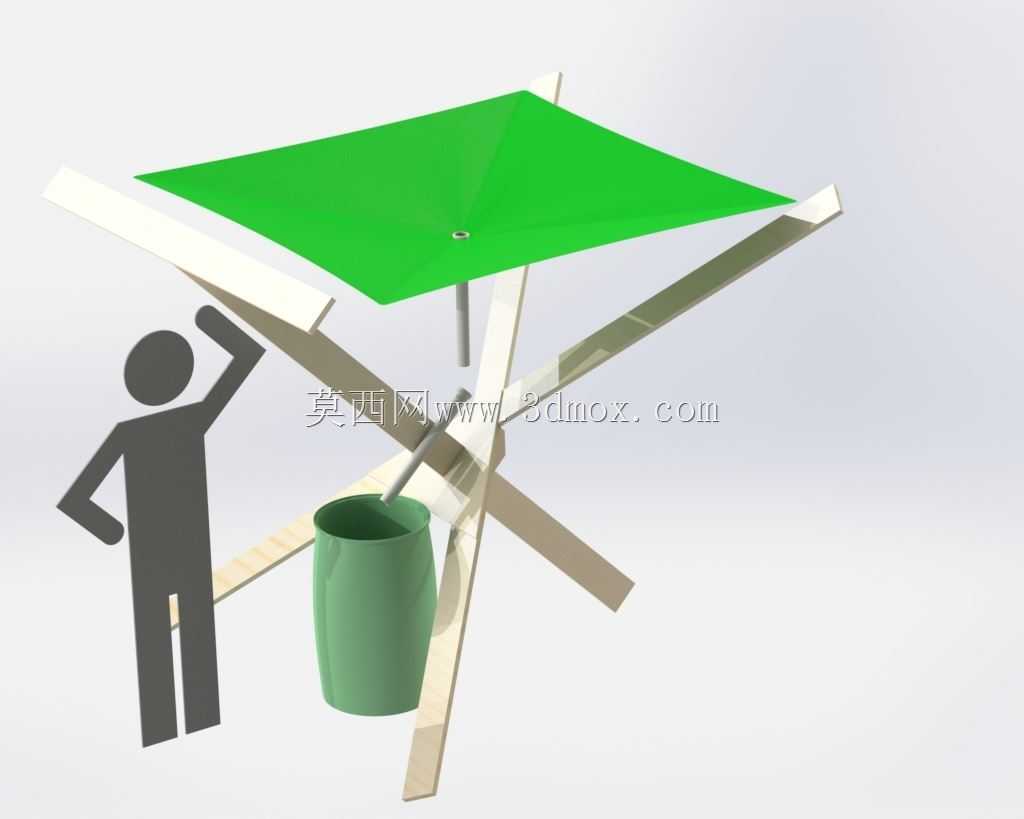

这套雨水收集装置主要面向私家庭院、小型户外种植区的非市政供水场景，用来承接自然降雨完成雨水的归集存储，可替代部分自来水浇灌用途，降低户外绿植养护的自来水消耗。从结构设计逻辑来看，装置采用伞形导流面作为核心集雨结构，展开后形成大口径受雨面，相比传统平面集雨板，倾斜的伞面能让落在表面的雨水顺着坡面快速向中心汇流，不会出现局部积水漫溢的问题，伞面边缘做了微上翘的折边处理，避免雨水顺着伞面外侧滴落流失，所有汇流的雨水都会通过中心的导流竖管直接导入下方配套的储水容器中。支撑结构采用交叉式折叠支架设计，四根支腿呈X形交叉排布，展开后支腿底部形成稳定的支撑四边形，可直接放置在平整的庭院地面上，不需要额外做地脚固定，支架的铰接位置做了限位结构，展开到设定角度后会自动锁止，不会因为伞面受风力影响出现意外收拢的情况，闲置时可以将支架折叠收拢，伞面同步收合，整体收纳后体积仅为展开状态的五分之一，方便在非降雨季节存放，不会占用过多庭院储物空间。从安装边界来看，装置展开后整体高度适配常规家用储水桶的安装高度，导流管出口距离地面的高度刚好匹配市面上常见的20-50升户外储水桶的进水口高度，不需要额外加装延长导流管，支腿展开后的跨距经过核算，在常规3-4级风力作用下不会出现侧翻，伞面的受雨面积可以满足单次中雨天气下，1-2小时内集满常规30升储水桶的需求。设计过程中特意简化了整体的零件数量，整个装置除了铰接位置的销轴外，没有其他复杂的连接零件，用户不需要借助额外工具就能完成展开和收纳操作，伞面采用平整的光滑面设计，日常清理时只需要用抹布擦拭就能去除表面附着的落叶、灰尘，不会出现积污难清理的问题。支架的杆件采用等截面型材制作，结构受力均匀，长期户外放置时，杆件的受力点不会出现应力集中导致的变形问题，中心导流管和伞面的连接位置做了圆弧过渡，雨水汇流时不会在连接处产生飞溅，能保证所有归集的雨水全部流入储水容器中，不会出现沿管壁渗漏的情况。
