规模化粮食产后烘干仓储成套设施结构

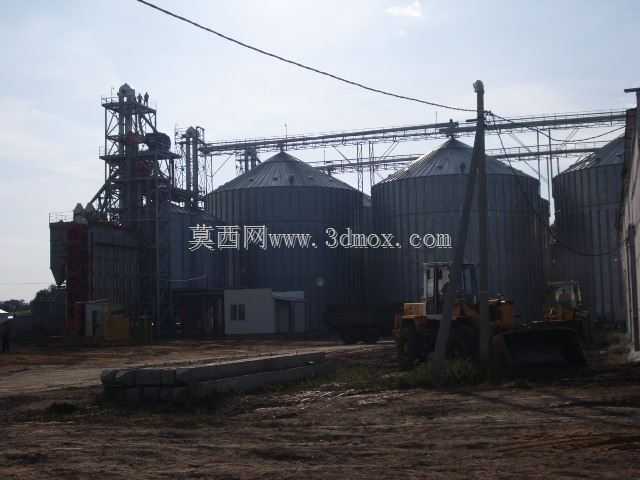

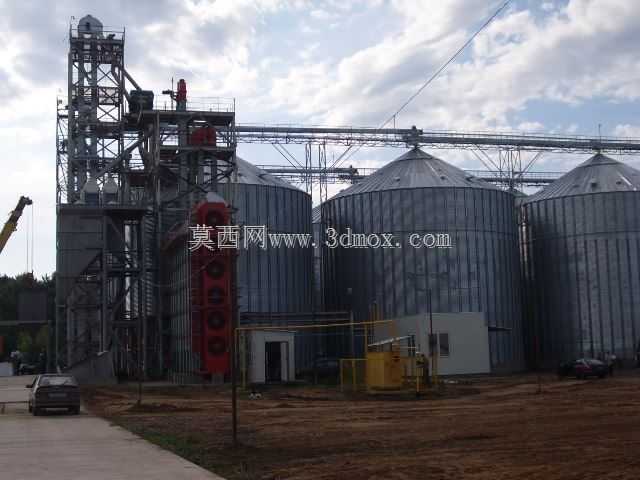

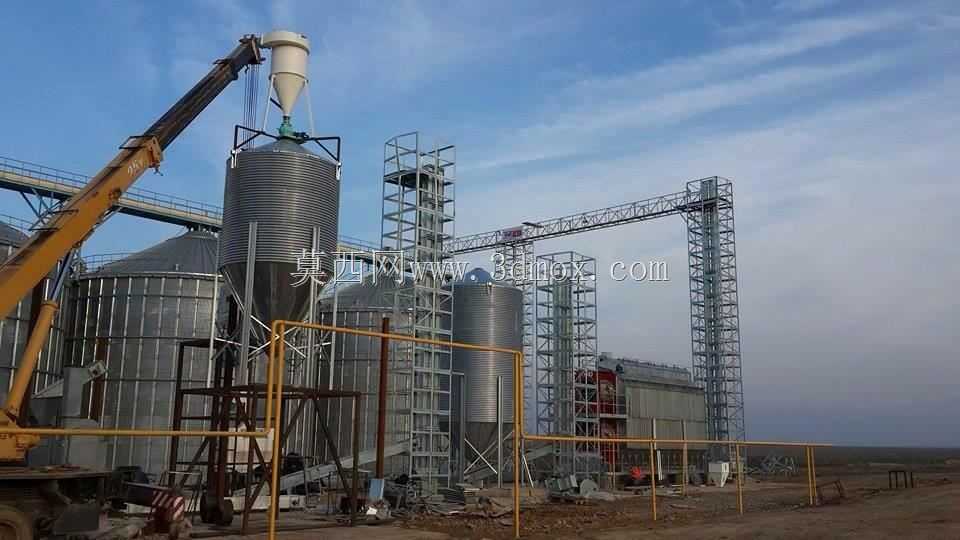

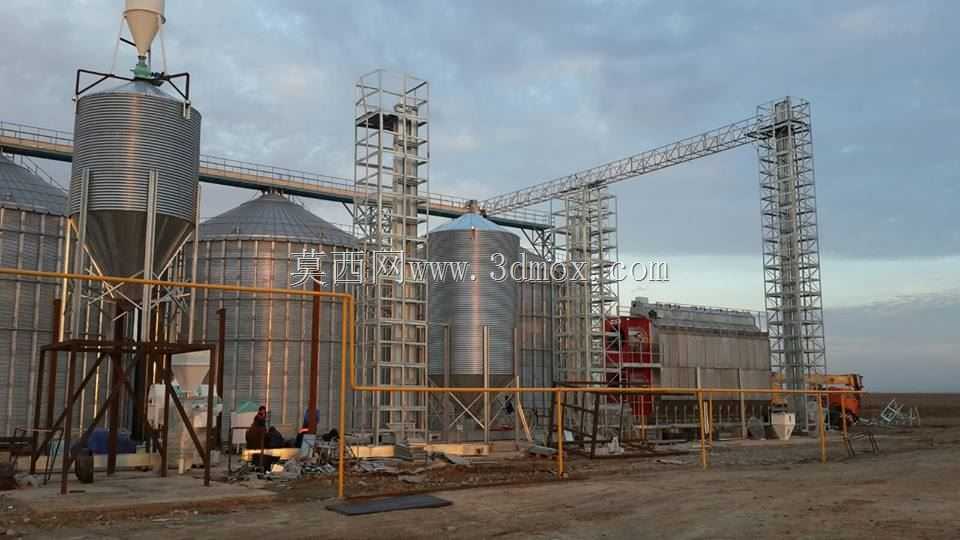

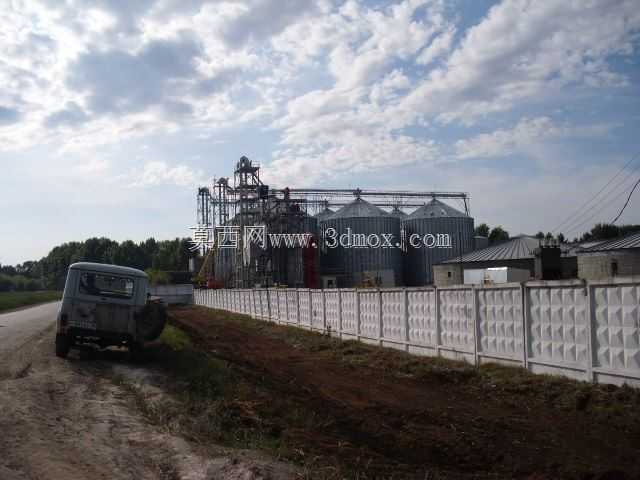

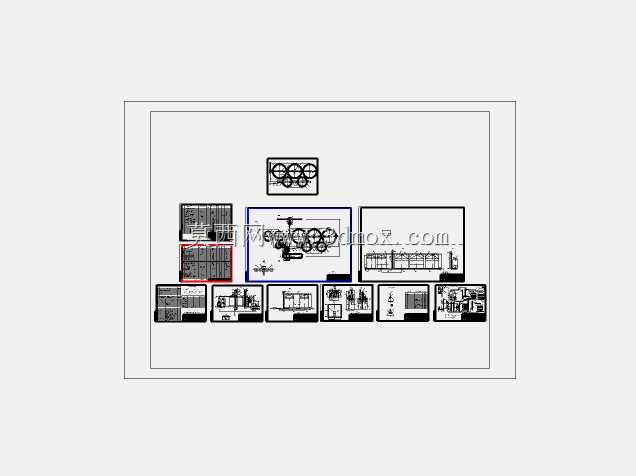

这套设施的三维结构还原，完全围绕北方规模化粮食种植基地的收储痛点搭建，建模时优先考虑了现场安装的边界约束——整套设施沿场地长向排布，主烘干作业区与仓储区的净间距控制在8米，既满足粮食输送廊道的架设空间，也预留出铲车、运粮车的回转通道，所有塔架、仓体的基础预埋点位都在模型中做了对位标注，避免现场施工时出现管线、基础冲突。

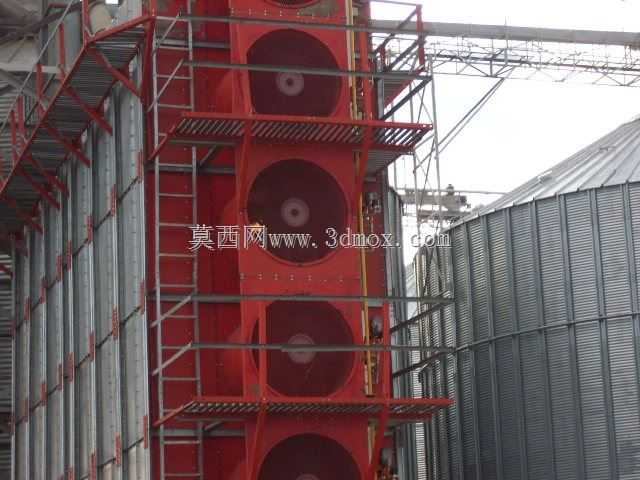

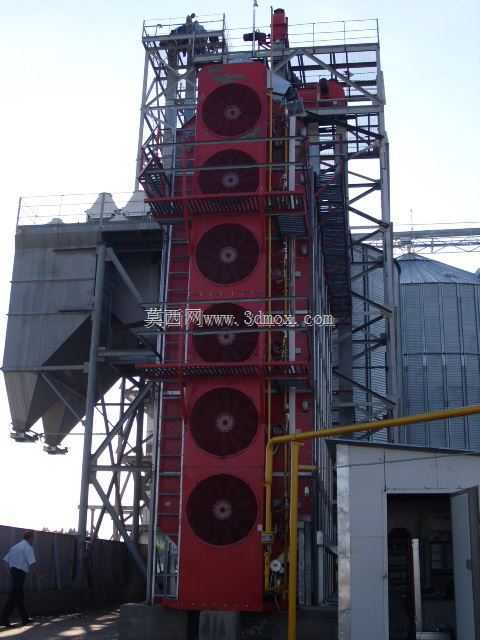

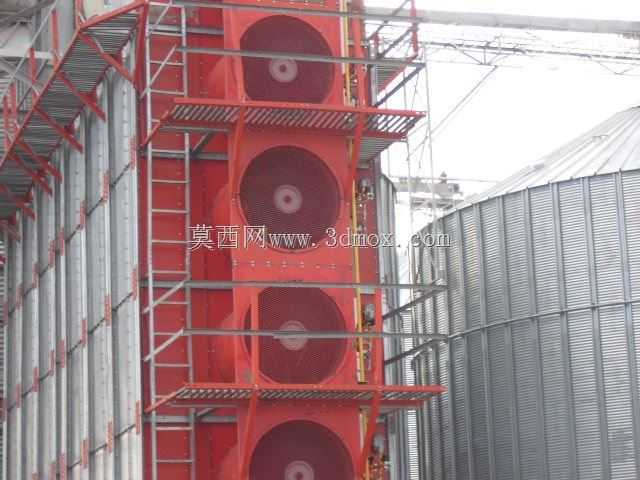

从功能逻辑上看，整套系统打通了从湿粮接收到干粮入仓的全流程：前端湿粮进料斗配套初清筛结构，可在进料阶段去除粮食中的大杂、秸秆碎屑，避免杂质堵塞烘干段的通风孔道；核心烘干段采用混流通风结构，每层角状盒的排布角度经过反复调整，保证热风穿过粮层时无通风死角，不同粮食品种的降水速率差异也在结构设计中做了预留，通过调整热风风门的开度、排粮轮的转速，可适配玉米、小麦、水稻等不同作物的烘干需求，避免出现粮粒爆腰、过度烘干的问题。

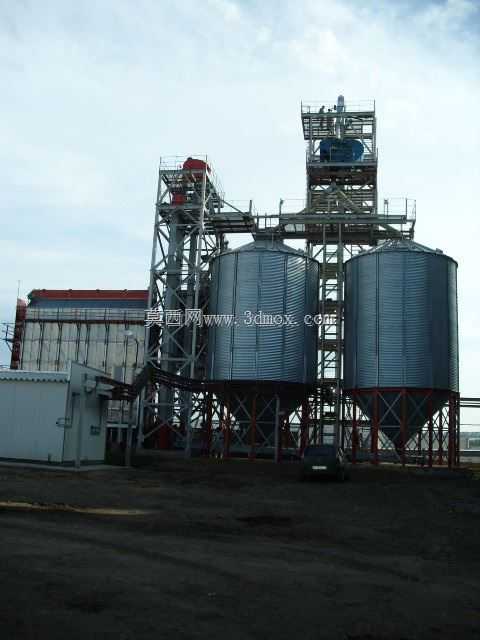

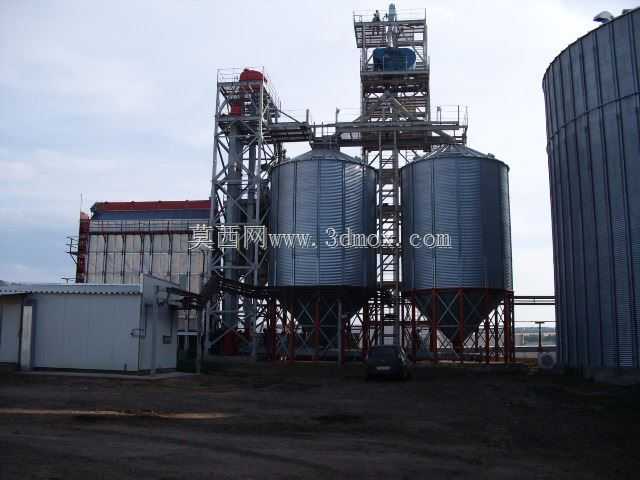

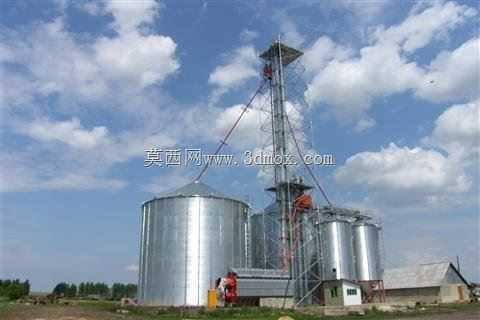

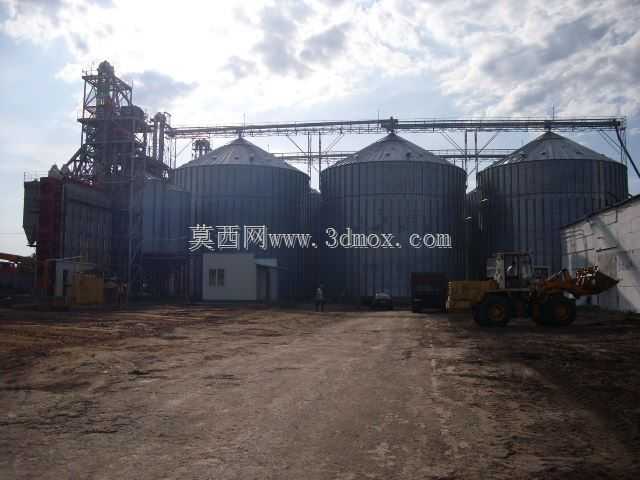

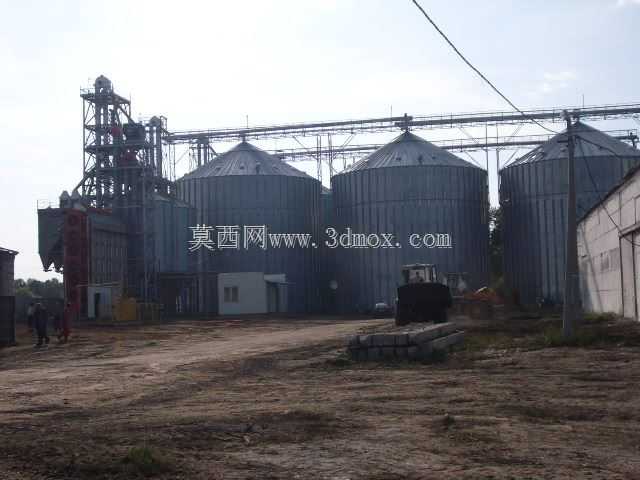

仓储段的镀锌钢板仓采用波纹板拼接结构，建模时还原了每段仓板的连接螺栓点位、加劲肋的排布位置，仓顶设置的自然通风帽与粮情检测线缆预留孔，可配合后续的粮温监测系统安装，仓底的锥斗角度设置为60度，依靠粮食自重即可实现自流排粮，减少仓内余粮残留；连接烘干塔与仓储仓的架空输送廊道采用桁架式结构，自重轻且跨度大，廊道内部的刮板输送机可实现密闭式输粮，减少粮食转运过程中的抛洒损耗与扬尘。

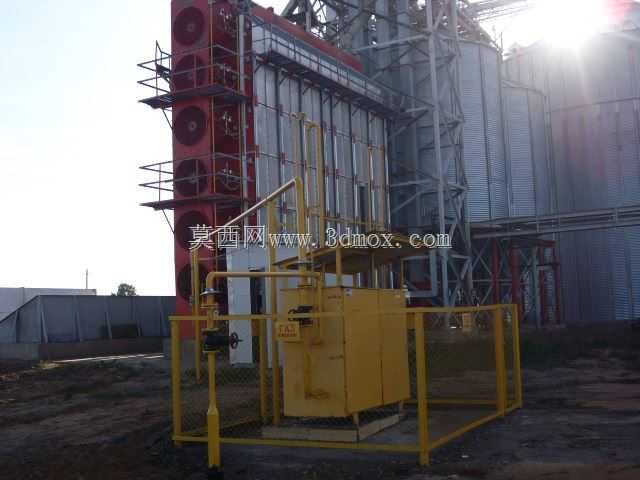

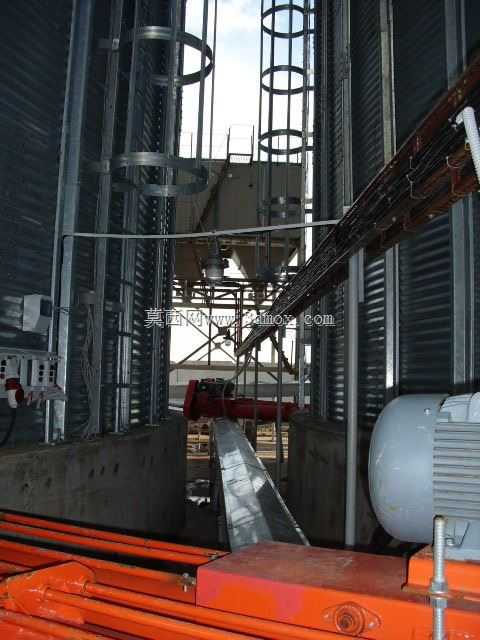

建模过程中特意还原了现场的安全防护结构：所有塔架的爬梯都配套了安全护笼，操作平台的护栏高度、踢脚板宽度都符合粮油仓储设施的安全规范，烘干塔的热风炉旁预留了除尘、防火装置的安装位，避免烘干作业中出现粉尘燃爆风险；整套设施的外接管线接口都做了统一排布，蒸汽管道、电缆桥架的走向沿支架外侧敷设，不占用操作检修通道，日常维护时可直接沿管线走向排查故障，不需要额外搭设检修架。
