商用门店手动稻谷定量分配设备结构设计

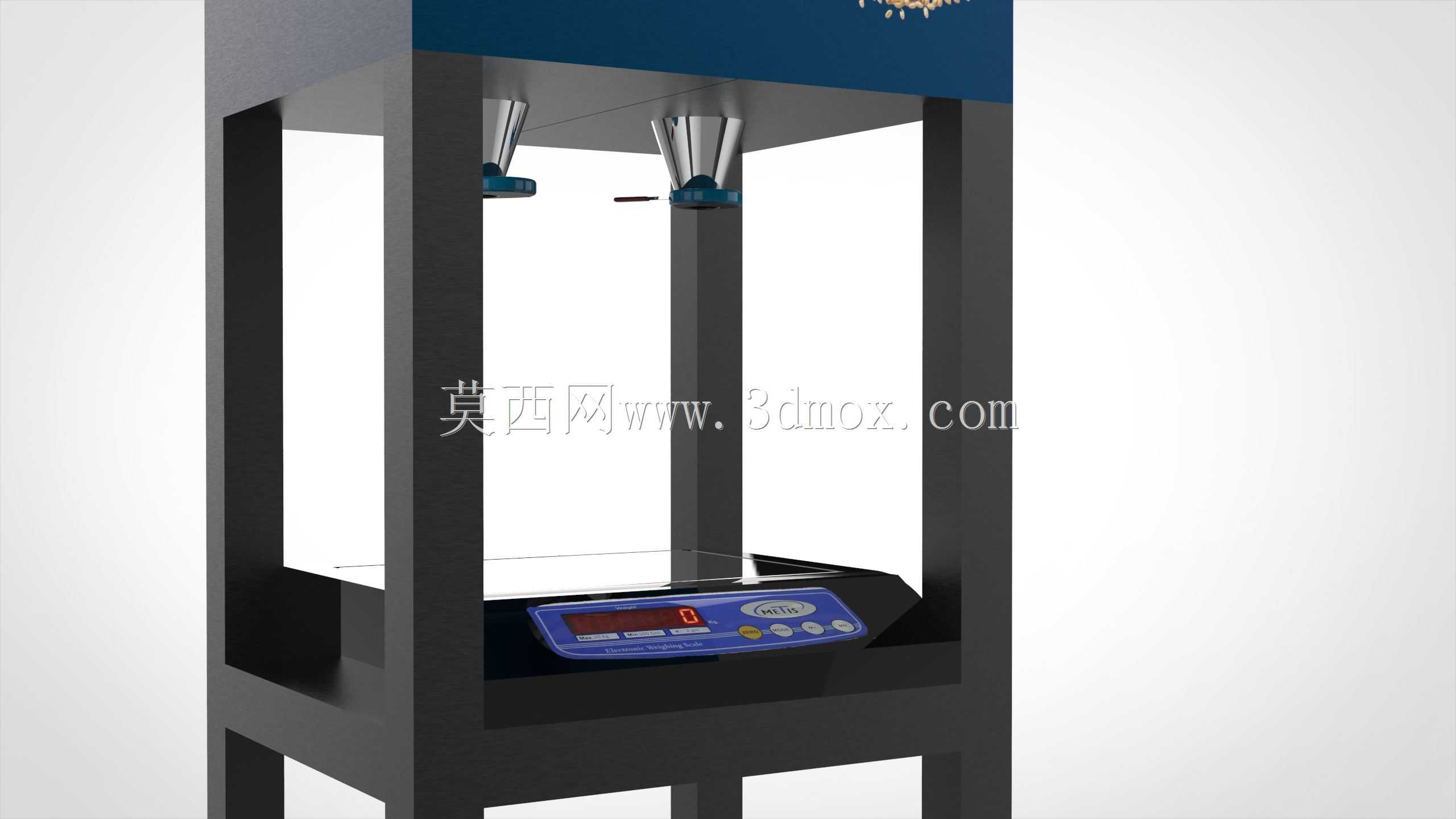

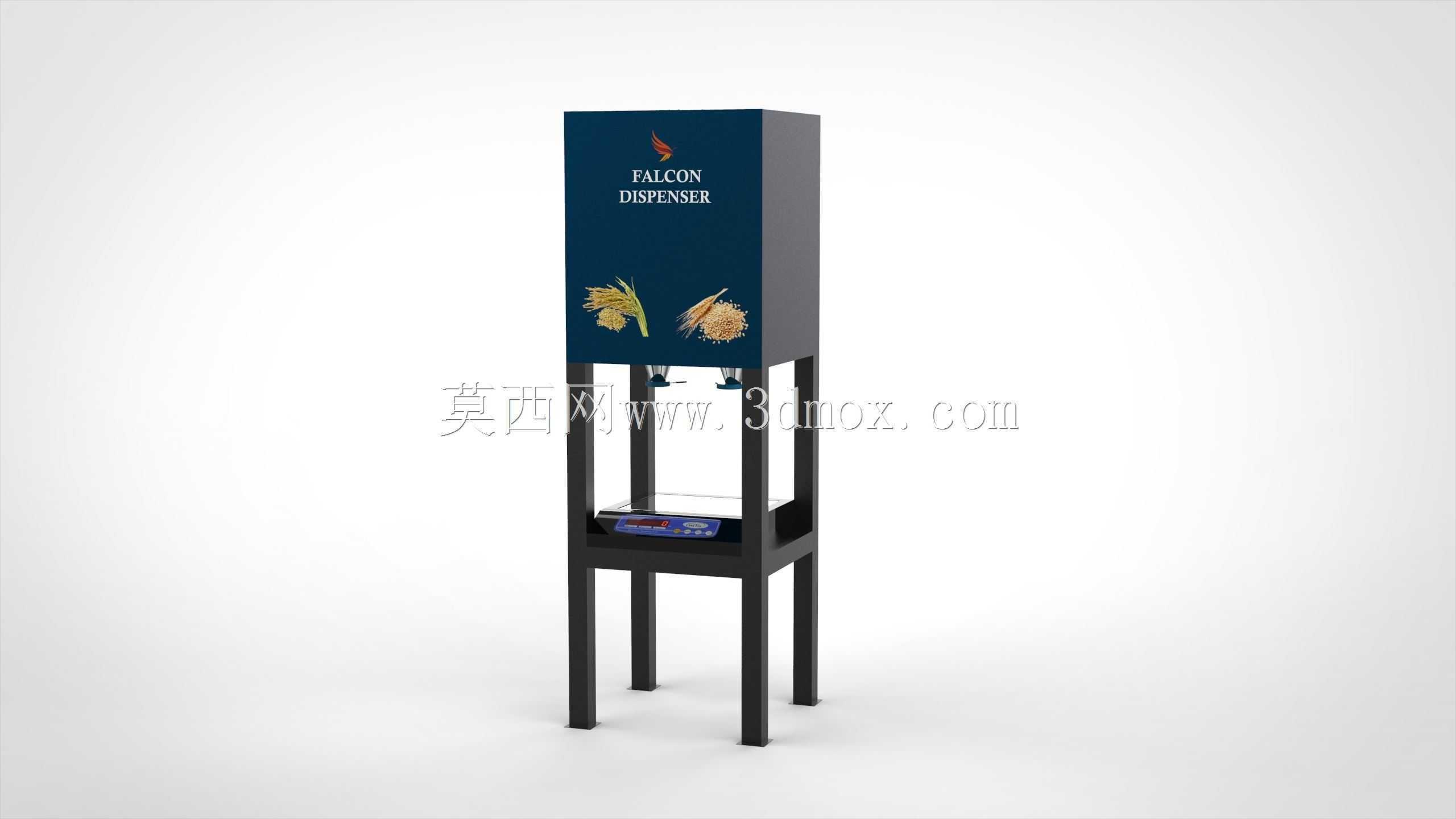

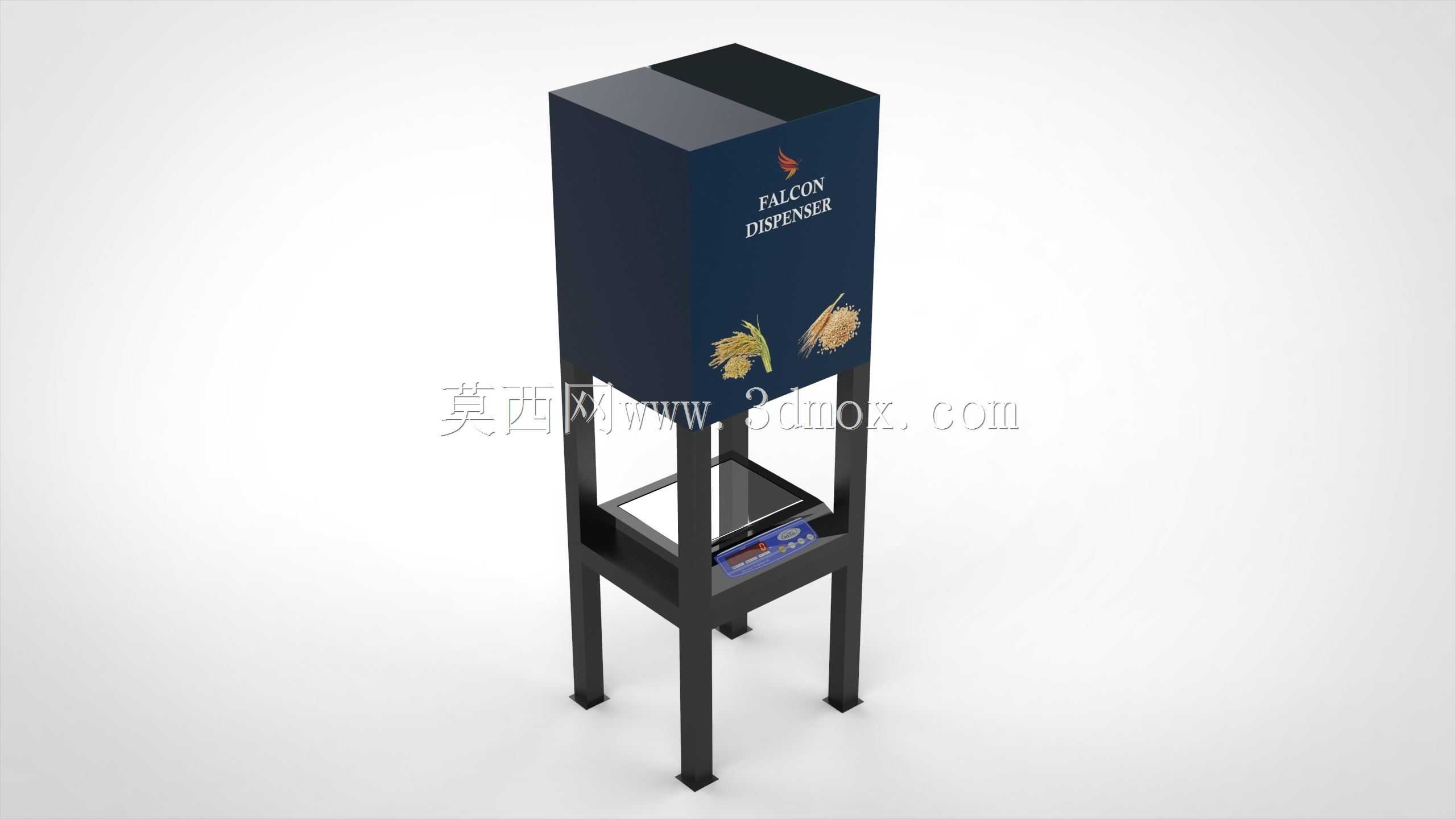

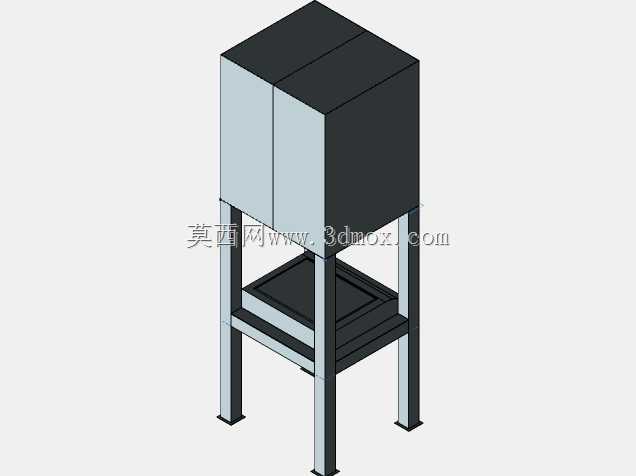

这款手动稻谷分配设备主要面向社区粮油门店、小型粮站的散装谷物售卖场景，解决传统散装稻谷售卖过程中人工舀取称重效率低、计量误差大、物料洒落浪费的实际问题，设备整体采用立式落地结构，四根方管支腿作为承载主体，支腿底部预留水平调节脚垫安装位，可适配门店内略有不平的水泥或瓷砖地面，安装时无需额外打膨胀螺栓固定，仅需调整脚垫保证设备台面水平即可投入使用，整体占地尺寸控制在0.4平方米以内，不会占用门店过多经营空间。设备上部为封闭式储料仓结构，仓体采用薄钢板折弯焊接成型，仓内壁做圆弧过渡处理，避免稻谷在仓内搭桥结拱，储料仓下部设置手动控制的出料插板阀，操作手柄设置在仓体正面操作人员抬手即可触及的高度，无需弯腰操作，单次扳动手柄即可完成出料通路的开启与闭合，出料口正下方预留称重模块安装位，可直接放置标准量程的电子秤接料，接料过程中稻谷依靠自身重力下落，无需额外动力驱动，出料流速可通过插板阀的开启幅度灵活调整，接料达到目标重量后只需闭合插板阀即可停止出料，省去反复舀取、添减物料的操作步骤。设计过程中优先考虑设备的易加工性与低维护成本，所有结构件均采用常规型材与标准板材加工，无需开模定制，焊接部位均做打磨去毛刺处理，外部喷涂哑光防锈涂层，适配粮油门店的日常清洁需求，设备中部设置透明防护围挡，既可以观察出料状态，也能避免出料过程中谷粒飞溅到地面，下部支腿之间预留电子秤的放置与操作空间，操作人员站在设备正面即可完成取袋、接料、称重、装袋的全流程操作，单人次操作即可完成散装稻谷的定量分装售卖，相比传统人工操作模式可缩短近一半的单次售卖时长，同时减少物料洒落造成的损耗。设备整体结构无复杂传动部件，日常仅需定期清理出料口残留的谷壳与灰尘即可，无需频繁加注润滑油或更换易损件，后期若要升级自动控制功能，可直接在现有插板阀位置加装控制传感器与电动执行机构，原有储料仓与机架结构无需做大规模改动，预留了足够的功能升级空间。
