三级行星齿轮传动结构设计方案

项目分类:通用机械零部件 发布时间:2022-07-30 ID:693138
  • 三级行星齿轮传动结构设计方案
  • 三级行星齿轮传动结构设计方案
  • 三级行星齿轮传动结构设计方案
  • 三级行星齿轮传动结构设计方案
  • 三级行星齿轮传动结构设计方案
  • 三级行星齿轮传动结构设计方案
  • 三级行星齿轮传动结构设计方案
  • 三级行星齿轮传动结构设计方案
  • 三级行星齿轮传动结构设计方案
  • 三级行星齿轮传动结构设计方案
  • 三级行星齿轮传动结构设计方案
  • 三级行星齿轮传动结构设计方案
  • 三级行星齿轮传动结构设计方案
  • 三级行星齿轮传动结构设计方案
  • 三级行星齿轮传动结构设计方案
  • 三级行星齿轮传动结构设计方案

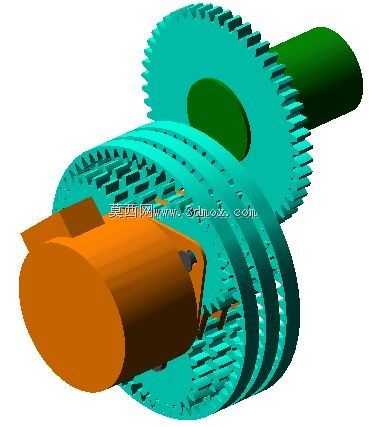

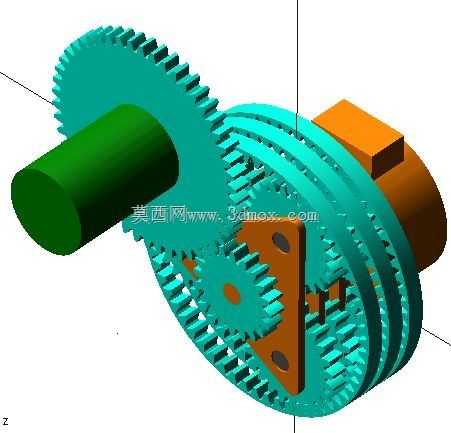

  这套三级行星齿轮传动结构,核心是通过三级串联的行星轮系实现大传动比的动力传递,在紧凑的安装空间内完成高倍率减速,适配对安装体积有严格限制、同时需要大扭矩输出的动力传输场景。从实际工程应用来看,这类大传动比行星轮系常被用在小型流体输送设备的动力端、精密执行机构的驱动单元、小型输送线的减速模块中,能够在输入高转速低扭矩动力的情况下,输出低转速大扭矩的旋转动力,匹配终端执行件的负载需求。

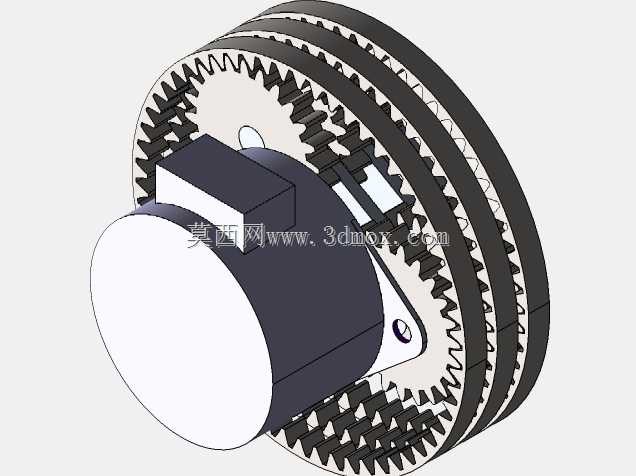

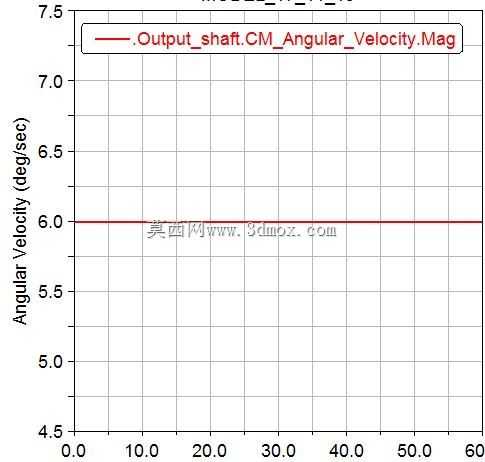

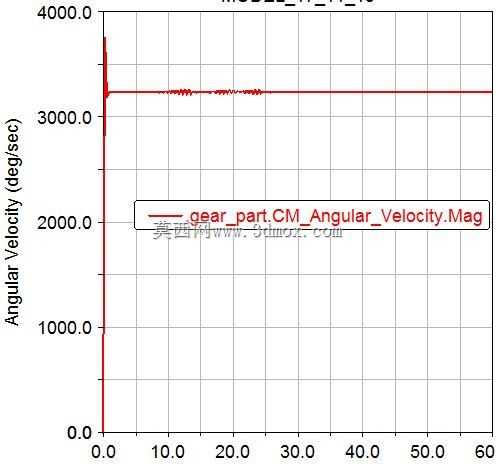

  设计过程中首先锁定的是总传动比的分配逻辑,三级轮系分别承担不同的减速比,第一级传动比6:1,第二级传动比6:1,第三级传动比3.6:1,最终实现总传动比540:1的减速效果,这种分级配比的方式避免了单级传动比过大导致的轮齿负载过高、行星轮架受力变形的问题,每一级的齿轮模数、齿宽都根据该级传递的扭矩做了匹配,高速级采用更小模数的齿轮降低转动惯量,低速级适当加大齿宽提升承载能力,保证各级轮系的负载率处于合理区间,不会出现某一级过早疲劳失效的情况。

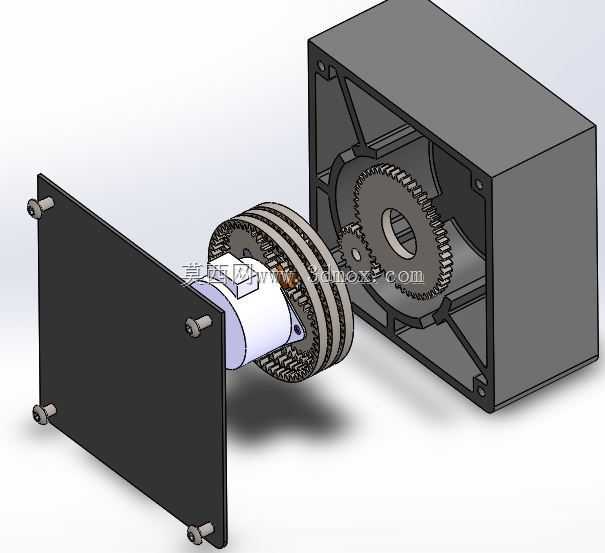

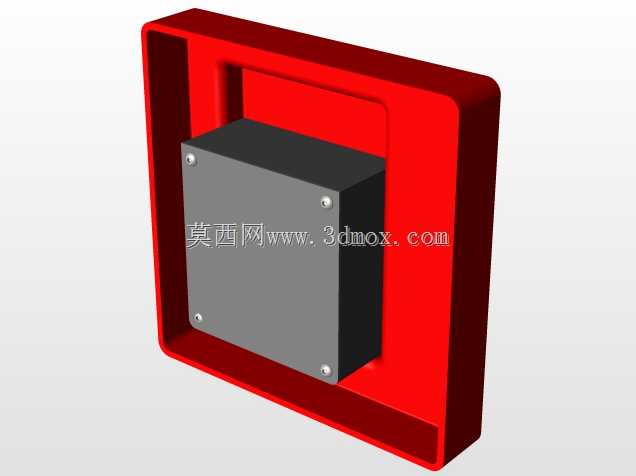

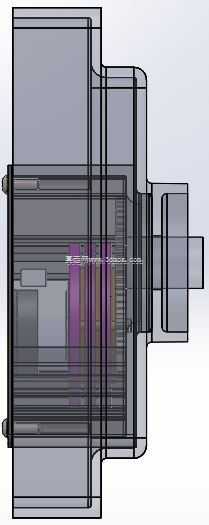

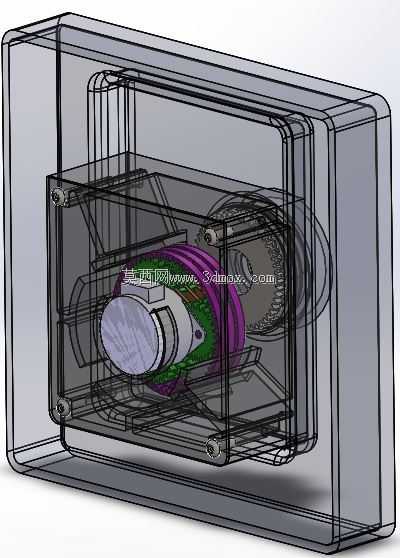

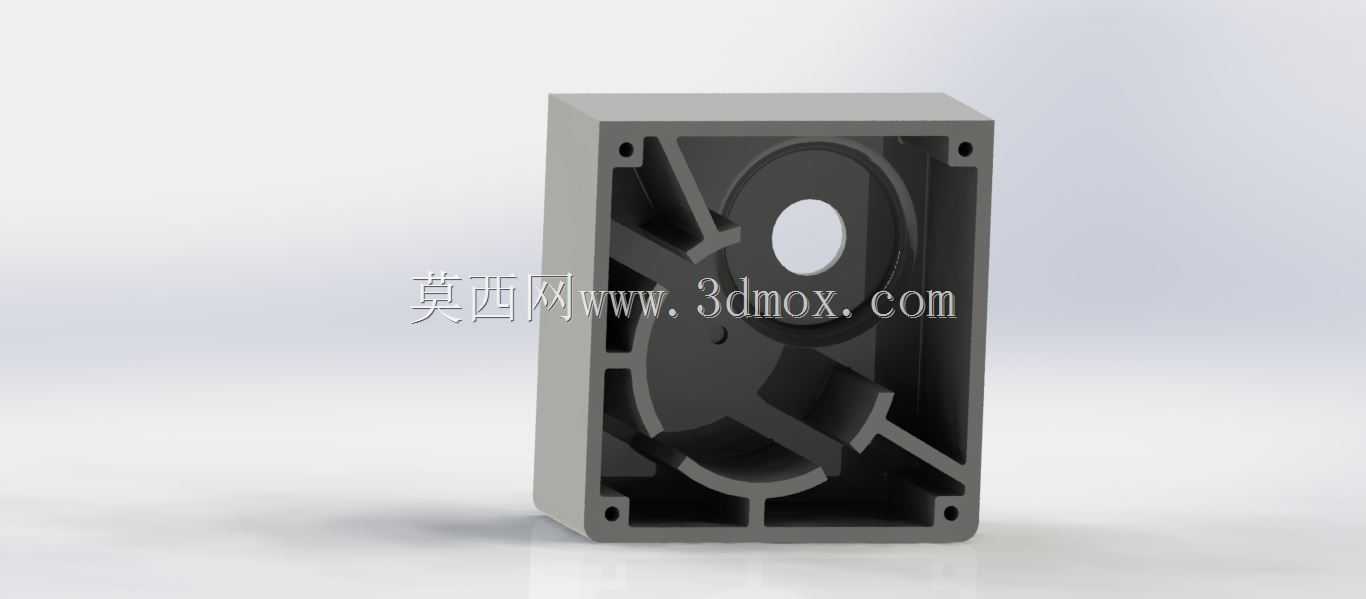

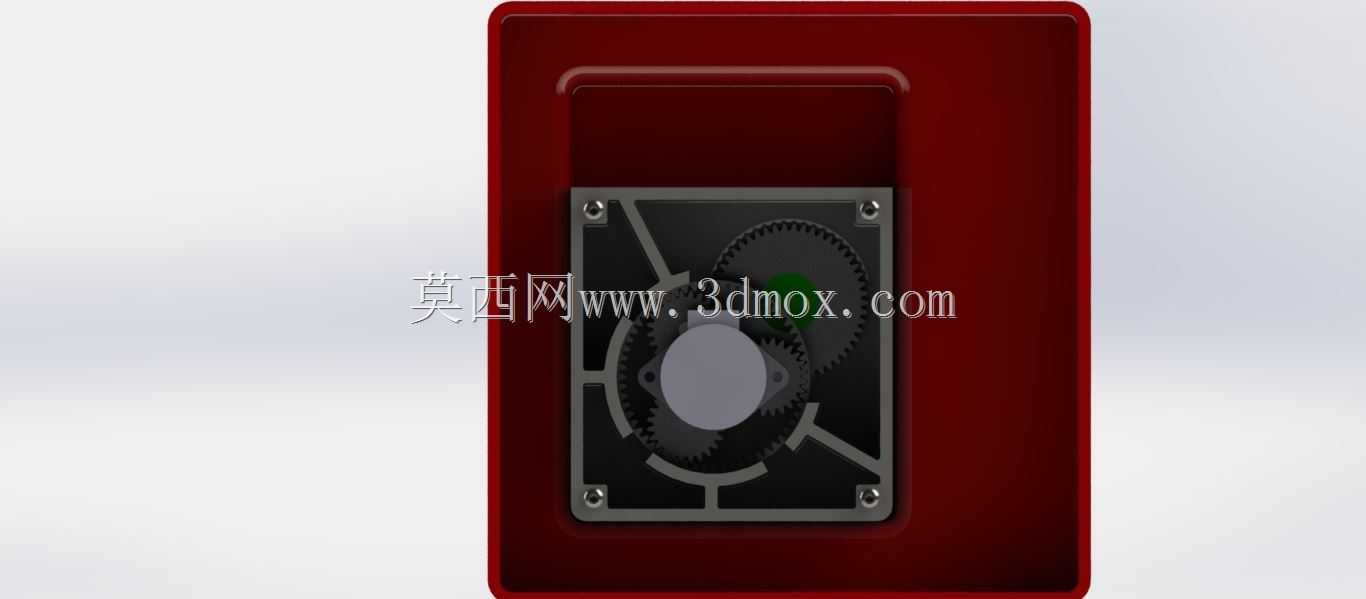

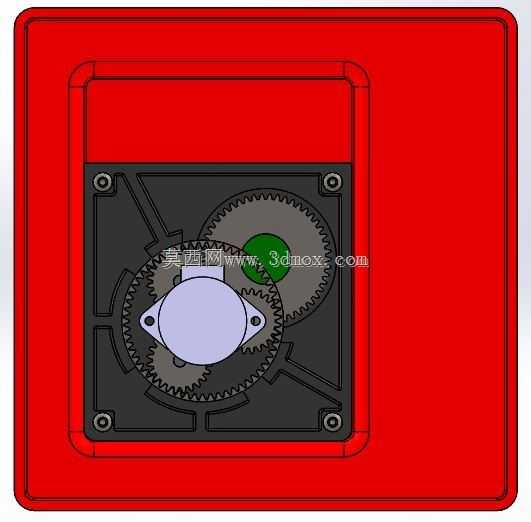

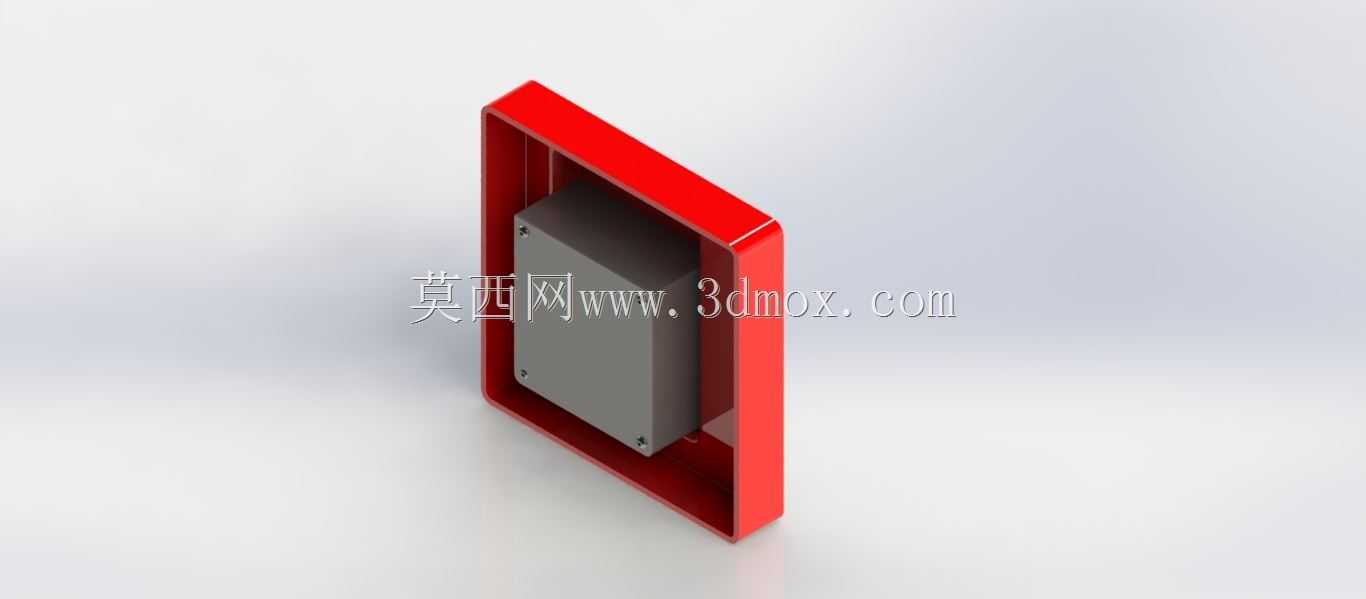

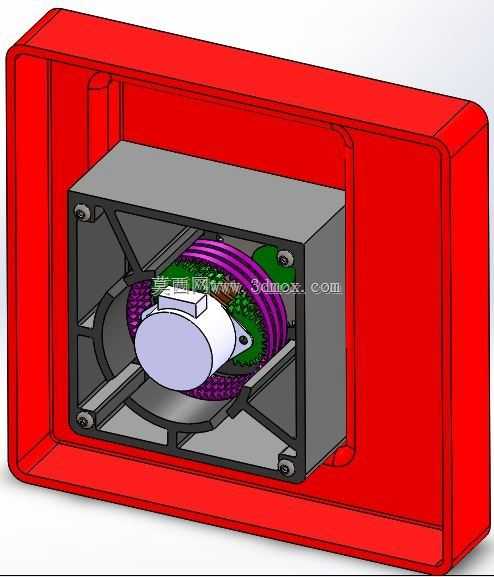

  从结构布局来看,整套齿轮组被集成在方形的安装壳体内,外壳采用带加强筋的腔体结构,既可以作为齿轮系的安装基座,预留的安装孔位能够直接和驱动电机、终端负载端做法兰对接,不需要额外设计转接支架,减少整体装配的累计误差。腔体内部的每一级行星轮都通过销轴固定在对应的行星架上,内齿圈直接集成在壳体的内壁上,减少了单独加工内齿圈再装配的工序,同时保证内齿圈和壳体的同轴度,降低齿轮啮合过程中的偏载风险。输入端的连接结构做了轴孔适配设计,能够直接匹配常规小型驱动电机的输出轴,通过平键传递扭矩,输出端采用轴伸结构,可直接连接负载轮、联轴器等执行部件,安装边界控制在方形腔体的轮廓范围内,外部没有突出的冗余结构,方便在狭小的设备内部做嵌入式安装。

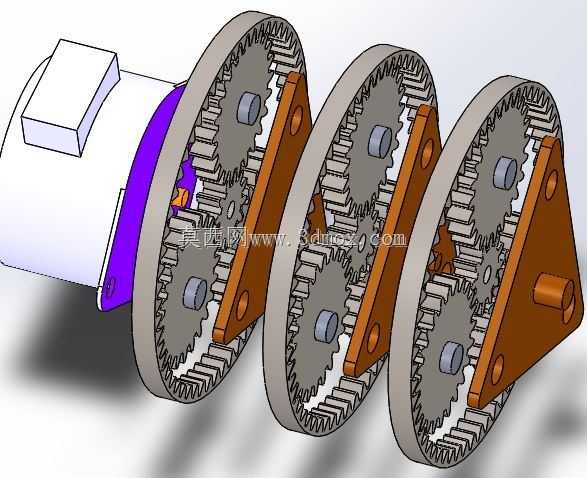

  在功能特性上,这套行星齿轮结构相比普通的定轴轮系减速结构,在同等传动比下体积能够缩小40%以上,同时因为行星轮均布在太阳轮周围,啮合过程中的径向力能够相互抵消,运转过程中的振动和噪音更低,传动效率也能保持在较高水平。设计时充分考虑了装配工艺性,每一级的行星架、齿轮、销轴都可以按顺序逐层装入壳体,最后通过端盖压紧固定,不需要特殊的工装夹具就能完成总装,后期维护时也可以逐层拆解检查轮齿磨损情况,更换易损件不需要完全破坏整体结构。齿轮的啮合侧隙按照精密传动的要求做了控制,既保证运转过程中不会因为热膨胀出现卡滞,也能控制回程间隙在合理范围内,适配对传动精度有一定要求的应用场景。

  从安装边界的尺寸控制来看,整体方形外壳的壁厚根据受力仿真结果做了优化,受力较大的轴承安装位、内齿圈区域适当加厚,非受力区域做了减薄处理,在保证整体刚性的前提下控制整体重量,腔体内部预留了润滑脂的存储空间,装配时填充润滑脂后可以实现长时间免维护运转,不需要额外设计复杂的油路润滑系统,降低了使用过程中的维护成本。每一级行星轮的数量都经过受力验算,均布的行星轮能够分担齿面的接触应力,相比单行星轮的结构,单齿承受的载荷大幅降低,能够在相同模数下传递更大的扭矩,提升整套传动结构的过载能力,在遇到瞬时冲击负载时也不容易出现断齿、变形等失效问题。
