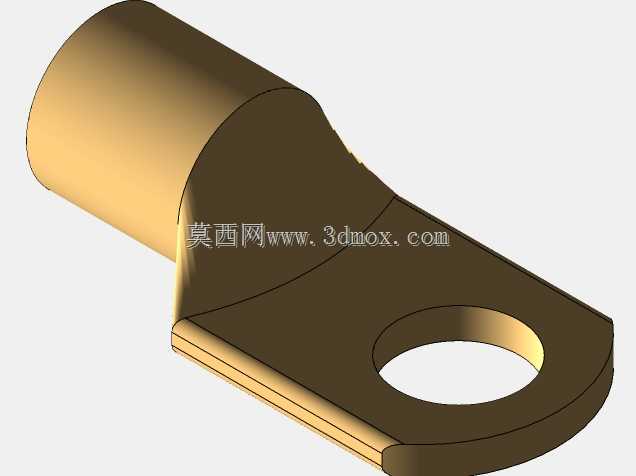

T形凸耳式铜接线端子结构设计

这类T形凸耳结构的接线端子，是低压电气布线、成套配电柜装配、工业设备电控系统接线环节里十分常用的导电连接件，核心作用是实现多股铜芯线缆与设备接线排、元器件接线柱之间的可靠刚性连接，避免线缆散股、接触电阻过大引发的接头发热、打火甚至线路烧损问题。从结构设计逻辑来看，整体采用一体成型的结构思路，一端为带内孔的圆柱筒段，是线缆压接承接部位，使用时将剥除绝缘层的线缆线芯完全插入筒段内孔，通过专用冷压钳从筒段外壁多点施压，让筒壁金属与铜线缆线芯产生塑性变形紧密咬合，既保证足够的拉脱强度，也能最大化接触面积降低导通电阻；另一端为扁平带安装孔的耳片结构，安装孔的尺寸匹配常用的接线螺栓规格，安装时将耳片平贴在设备接线座的导电面上，穿入对应规格的螺栓加防松垫片拧紧即可完成固定，扁平耳片的接触面做了平整处理，能保证装配后接合面无缝隙，减少接触不良的隐患。中间过渡段采用平滑的曲面变径衔接，没有尖锐的直角转折，一方面能避免压接、安装过程中应力集中导致的部件断裂，另一方面也能让电流导通路径更顺畅，减少局部电阻过大的问题。在安装边界上，圆柱筒段的外径匹配对应线规线缆压接后的尺寸要求，不会因为筒壁过薄导致压接后开裂，也不会因为筒壁过厚造成压接变形不足、线缆拉脱力不达标；耳片的安装孔中心到筒段端面的距离，预留了足够的螺栓拧紧操作空间，不会出现扳手操作时与筒段干涉的情况，耳片的外轮廓做了圆弧收边，没有锐边毛刺，既避免装配时划伤操作人员，也防止尖端放电带来的安全隐患。实际选型应用中，这类结构的端子适配多股软铜芯线缆的端接，常见于机床电控柜、自动化设备内部动力线接线、低压配电回路的线缆端接场景，相比直片式接线端子，T形的结构走向更适配线缆从垂直于安装面方向引出的布线需求，能减少线缆端部的弯折角度，避免线缆长期处于弯折应力下出现线芯断裂的问题，同时一体成型的结构没有拼接焊缝，导电性能一致性更好，长期大电流工况下的发热表现更稳定。建模过程中需要重点关注筒段内孔与线芯尺寸的配合公差、耳片安装孔的位置度、过渡曲面的顺滑度，压接部位的筒壁厚度要均匀，避免压接时出现局部变形量不一致导致的压接不牢问题，耳片的接触面平面度需要满足导电接触的要求，不能出现翘曲、凹凸不平等缺陷，保证装配后接触面积达标。
