异形弯钩式连接挂扣工程结构设计

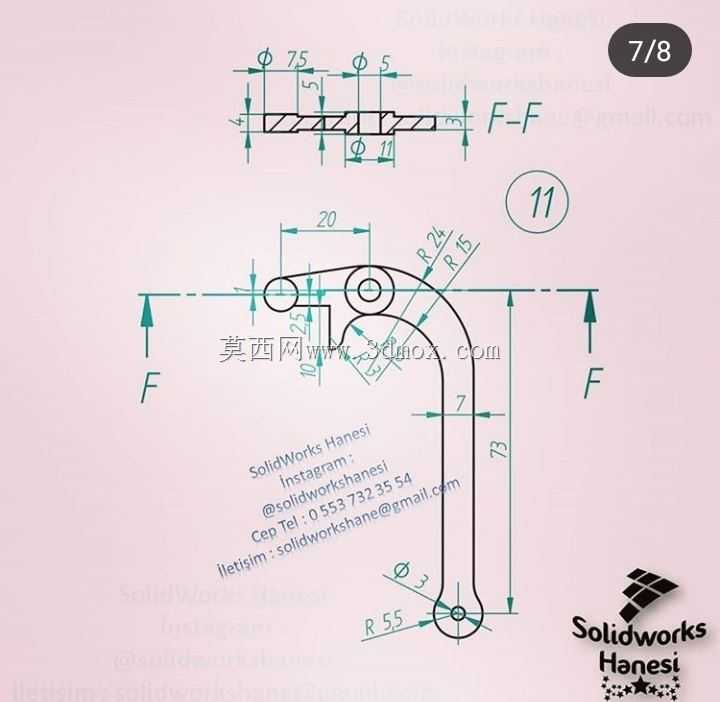

该零件属于小型承重连接类五金构件，日常多应用在小型工装吊挂、轻型物料悬挂、柜体活动构件连接、户外设施临时挂接等场景，承担载荷传递、构件铰接限位的核心作用，实际使用中需承受反复的拉拽载荷与小幅摆动磨损，因此结构设计上兼顾了强度冗余与活动自由度需求。从结构细节来看，零件整体为扁平冲压类构型，主体厚度为3mm，上端设置两个同轴铰接孔，孔径分别为7.5mm与5mm，孔间距为5mm，其中直径11mm的局部凸台结构用于提升铰接位置的接触强度，避免铰接销轴长期磨损导致孔位变形失效；上端弯钩段设置R24与R15的过渡圆弧，既规避了直角应力集中问题，也能在挂接作业时顺畅滑入配套挂点，减少卡滞概率。中部直段长度为73mm，距离上端铰接孔水平偏移7mm的构型设计，能让挂接受力时的载荷方向与构件主体形心尽量重合，降低偏载带来的附加弯矩；下端设置直径3mm的连接孔，孔位周边做R55的圆弧过渡，可用于连接拉绳、小规格吊环或者次级挂接件，满足多节点挂接的使用需求。设计过程中优先考虑了冲压加工的工艺可行性，所有外轮廓转角均采用圆弧过渡，没有锐角冲切结构，能降低冲压模具的刃口磨损速度，同时减少零件使用过程中划伤操作人员的风险；各孔位的边距均满足冲压件最小壁厚要求，避免冲孔时出现孔边开裂问题。安装使用时，上端两个铰接孔可根据安装空间选择适配销轴，穿入后可实现零件绕销轴的小角度摆动，适配挂接过程中的角度偏差，下端孔位可根据实际挂载需求选择配套连接件，整体安装边界需预留至少20mm的上端横向空间、80mm的纵向伸展空间，避免摆动过程中与周边构件发生干涉。零件的截面构型在F-F剖面中明确了等厚度设计，没有局部减薄区域，整体受力均匀，在额定静载荷下不会出现局部应力超限的问题，长期循环载荷下的疲劳寿命也能满足常规民用与轻型工业场景的使用要求。
