带顶部锁紧螺栓的侧孔方形阀块结构

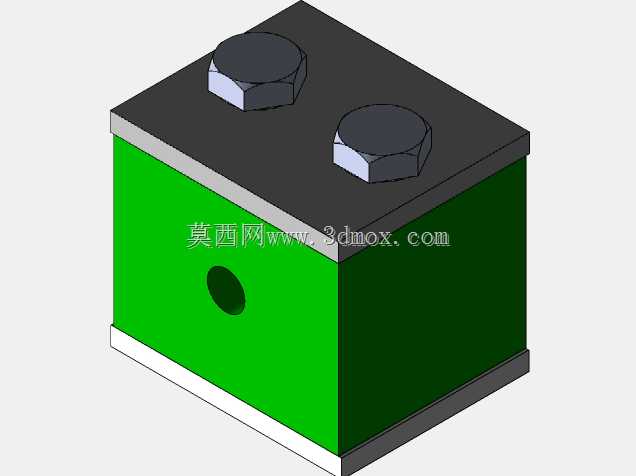

这款方形块体结构是小型液压回路里常用的集成阀块载体，在桌面型液压试验台、小型工装夹紧动力单元、教学演示液压台这类空间紧凑的应用场景里十分常见，不需要额外铺设分散管路，能把两个通断控制类插装阀直接集成在块体顶面，减少管路接头带来的泄漏点。从结构设计来看，块体主体采用方正六面构型，相邻面的垂直度公差控制在0.02mm以内，底面做了0.5mm的凸台止口，安装时可以直接嵌入安装基板的定位槽里，不需要额外打定位销就能保证安装位置精度，安装孔位隐藏在顶面两个螺栓的压紧区域下方，装配时先将块体卡入基板止口，再拧紧顶面两个外六角锁紧螺栓，就能完成块体的完全固定，不会因为液压油的脉冲冲击出现移位。侧面的通孔是主压力油通路口，孔径按照6mm通径设计，孔口做了1x45度的倒角，方便对接卡套式管接头，孔道内部做了去毛刺处理，避免油液流动时产生紊流或者残留铁屑损伤后续阀件。顶面的两个螺纹孔按照插装阀的安装尺寸做了沉孔设计，沉孔深度刚好容纳插装阀的密封胶圈槽，装配时胶圈压缩量控制在18%左右，既能保证高压下的密封性能，又不会因为压缩量过大导致胶圈过早老化失效。设计时特意将两个阀的安装孔中心距留足了扳手操作空间，使用普通17号开口扳手就能完成插装阀的拆装，不需要用到特殊套筒，后期现场维护十分方便。块体的边角都做了0.3mm的倒钝处理，避免装配时划伤操作人员的手，也不会刮破相邻的液压油管外壁。这类集成阀块相比分散式管路连接，能把整个动力单元的体积缩小40%左右，同时因为减少了接头数量，系统的泄漏概率能降低60%以上，在小流量液压系统里的应用优势十分明显，设计时也充分考虑了加工工艺性，所有孔道都是直孔，没有斜交的复杂深孔，普通三轴加工中心就能一次装夹完成所有面的加工，不需要二次翻面找正，加工成本和加工周期都能得到有效控制。
