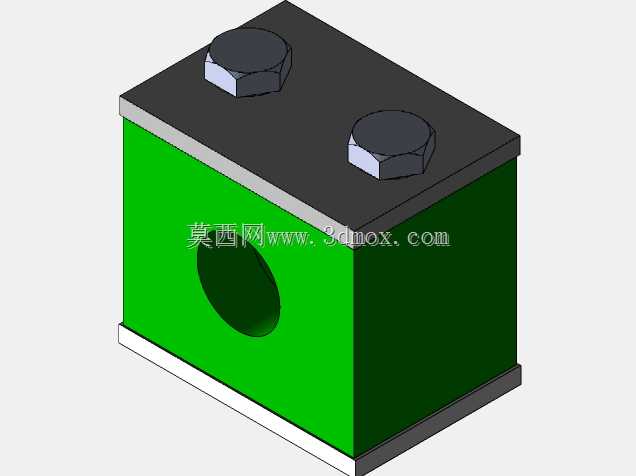

15mm孔径简易分体式夹紧轴座结构

这款夹紧式轴固定座，核心适配15mm直径的光轴安装固定需求，在轻工输送线、小型自动化工作站、桌面级实验工装的搭建场景中十分常见，主要承担光轴的径向定位与锁紧功能，避免轴件在负载运行过程中出现轴向窜动、径向偏移的问题。从结构设计来看，整体采用分体式夹紧思路，主体为带贯通安装孔的方形基座，上方搭配独立的压盖板，通过两个内六角螺栓实现锁紧力的均匀传递，这种设计相比一体式轴座，安装时无需从轴端穿入，可在光轴的任意轴向位置完成固定，大幅降低现场装配的调整难度，尤其适合已完成初步布设的轴系改造场景。基座的方形外形设计，充分考虑了安装面的贴合需求，底部与安装基准面为全平面接触，相比圆形轴座，无需额外加工定位止口，直接通过基座周边的安装空间即可完成固定，能适配铝型材框架、钢板安装台等多种常见安装基体。贯通的轴孔与基座侧面垂直，加工时需保证孔的圆柱度与端面垂直度，避免锁紧后轴件出现别劲、卡滞的问题，两个螺栓孔对称分布在轴孔两侧，锁紧时可交替拧紧螺栓，让压盖对轴的抱紧力沿圆周均匀分布，不会出现单侧受力导致的轴件压痕、锁紧失效问题。在安装边界上，方形基座的轮廓尺寸紧凑，不会占用过多安装空间，压盖顶面的螺栓头部沉孔设计，让螺栓拧紧后头部不突出压盖表面，避免与周边运动部件发生干涉，轴孔的贯通设计也支持光轴从两侧任意方向穿入，适配不同的走线、走管布局需求。这类夹紧轴座在实际使用中，相比顶丝式轴固定结构，抱紧接触面积更大，锁紧力更均匀，不会因为长期振动出现顶丝松动、轴面划伤的问题，对硬度较低的光轴、镀铬轴也有更好的适配性，不会因为局部应力过大造成轴件表面损伤。设计时也充分考虑了加工工艺性，基座与压盖均可采用常规铣削加工完成，轴孔可通过一次装夹镗削保证精度，没有复杂的曲面或特殊加工特征，小批量加工或定制改型的成本较低，能快速适配不同的安装场景调整基座长宽、螺栓间距等参数。
