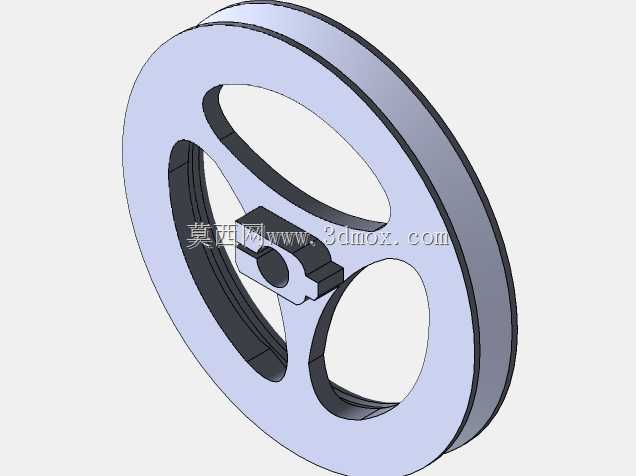

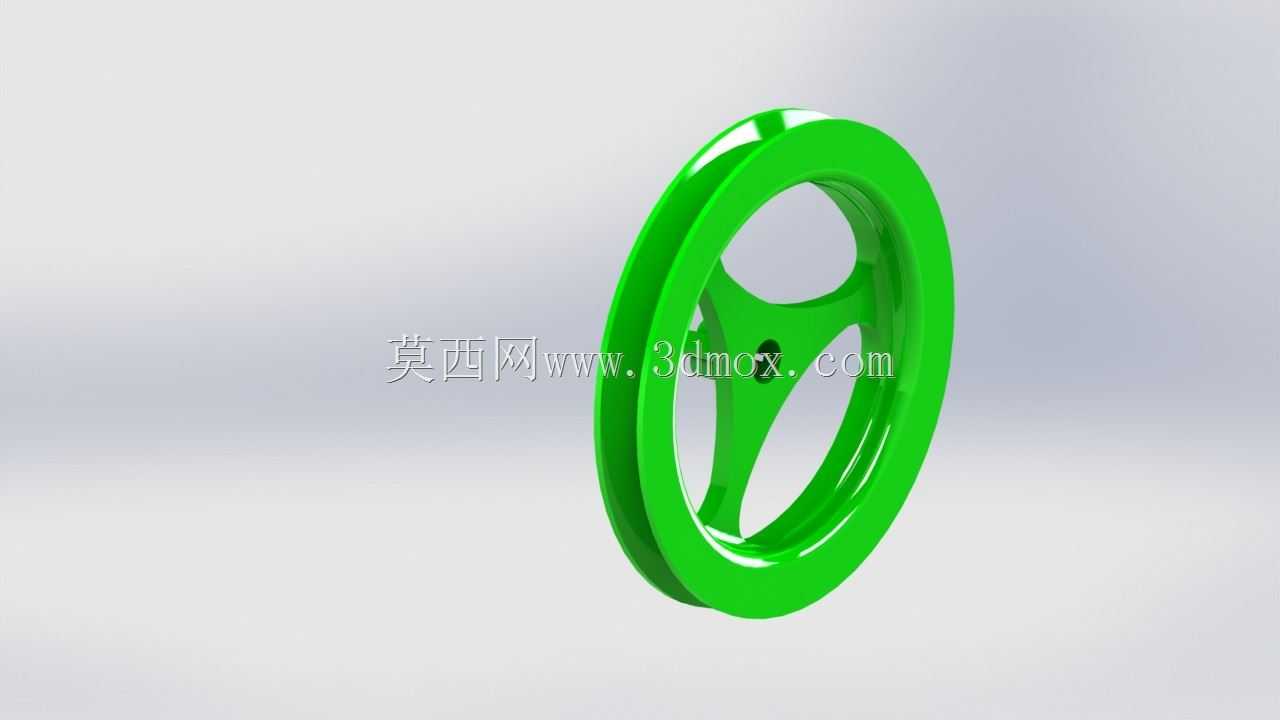

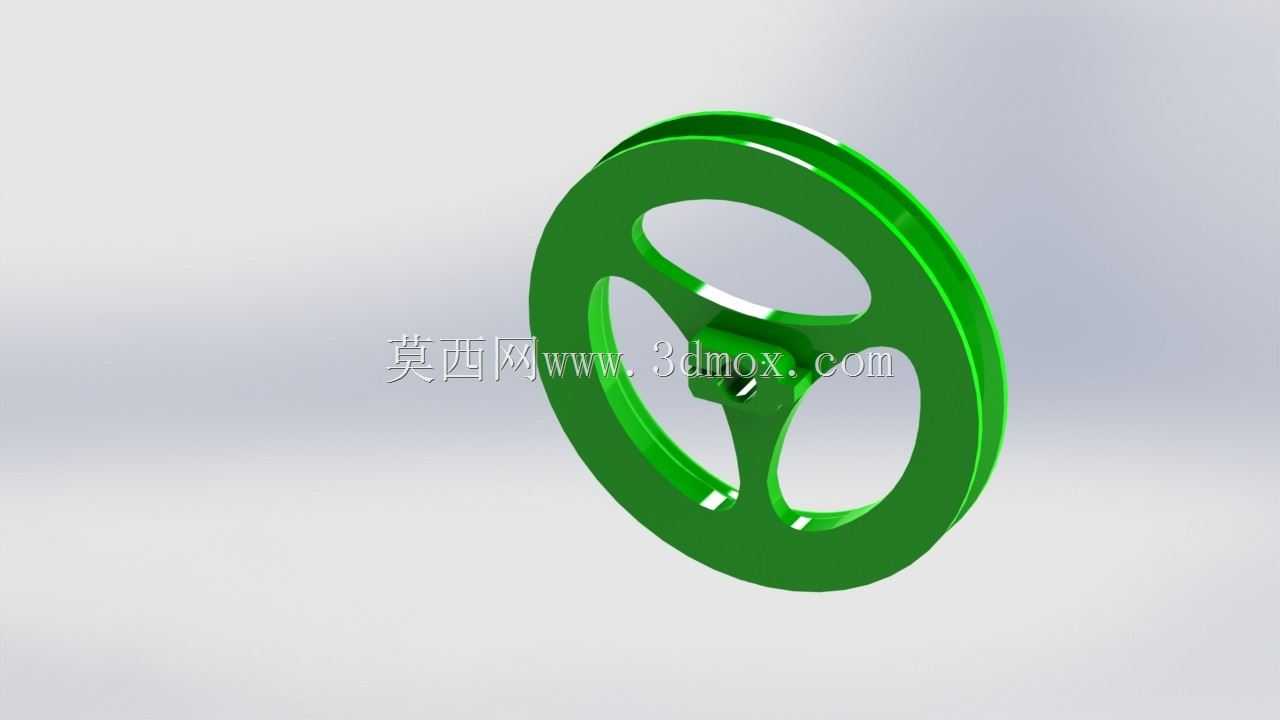

三辐条圆轮缘手轮操作件结构设计

这类三辐条圆轮缘手轮是工业设备上十分常见的手动操作部件，日常在机床进给调节、阀门开度控制、工装夹具锁紧调整、输送设备张紧度调节等场景都能见到它的应用，主要作用是把操作人员手部的圆周施力转化为转轴的旋转扭矩，实现设备参数的手动微调、位置锁定或者工况切换。从结构设计逻辑来看，采用三辐条的支撑形式，是在轮缘强度和整体重量之间做的平衡取舍：相比两辐条结构，三辐条在任意转动角度下都能保持更均匀的受力分布，不会出现施力时辐条变形量不均的问题；对比四辐条或者实心轮盘结构，三辐条能有效减少材料用量，降低手轮自身转动惯量，操作时不会因为惯量过大出现调节过冲的情况，同时辐条之间的镂空空间也方便操作人员快速抓握，戴劳保手套操作时也不会出现卡滞。轮缘部分做了加厚的圆弧过渡设计，边缘没有尖锐棱角，握持时贴合手掌弧度，长时间操作不容易产生硌手的疲劳感，轮缘表面的光滑曲面也能减少转动时的手部摩擦阻力。中心的安装轴孔做了同轴度公差约束，装配时能和操作轴保持良好的同轴度，避免转动时出现偏心晃动，轴孔旁的定位结构可以和轴上的平键或者顶丝配合，传递扭矩的同时防止手轮和转轴之间出现相对打滑。设计时需要重点考虑安装边界尺寸：轮缘的外径要匹配操作空间的大小，避免手轮转动时和周边的设备护罩、管线发生干涉；中心安装孔的深度要和转轴的伸出长度匹配，保证装配后手轮不会出现轴向窜动；辐条的厚度要根据额定操作扭矩做强度校核，保证在最大施力情况下辐条不会发生塑性变形，同时轮缘和设备安装面之间要预留足够的手指操作间隙，避免转动时夹手。这类手轮的受力特点是低速、手动施力，不需要承受高速转动的动载荷，所以设计时更多偏向操作手感和可靠性，不需要做额外的动平衡校正，表面的光滑处理除了提升握持体验，也能避免日常使用中积留油污、切削碎屑，方便车间环境下的日常清洁维护。在不同的设备场景下，这类手轮的尺寸会有对应的适配调整：小型仪表设备上用的小直径手轮侧重微调精度，大直径的手轮则用在需要较大操作扭矩的重型设备上，通过更大的力臂降低操作人员的施力强度。
