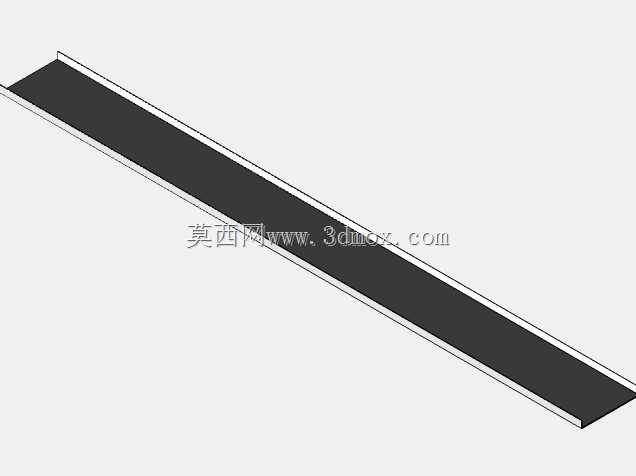

C12x20.7规格C型冷弯型钢通道构件

日常做设备机架、电气柜安装梁、轻型输送线侧架的时候，冷弯C型通道是绕不开的基础构件，这次的C12x20.7规格通道，就是针对小载荷、窄安装空间的场景做的标准化建模。很多刚入行的结构设计人员选型材的时候容易只看截面尺寸，忽略安装边界的预留，这个构件在建模的时候特意把两端的安装边做了等厚处理，翻边圆角严格按照冷弯工艺的最小弯曲半径设置，避免实际加工的时候出现开裂或者回弹超差的问题。从实际使用场景来看，这类小截面C通道大多用在设备内部的线缆走线承托、小型传感器安装支架、轻型防护栏的横向连接杆，还有一些非标设备的辅助支撑梁，不像大规格C型钢用在厂房主结构，它的应用场景更偏向设备内部的精细化结构搭建，对截面的形位公差要求反而更高，毕竟要和各类标准紧固件、安装卡扣配合，一旦截面开口尺寸超差，配套的螺母滑块就会出现卡滞或者松旷的问题。设计这个构件模型的时候，没有做多余的工艺孔预留，就是保留了最基础的等截面冷弯形态，方便设计人员根据自己的实际安装需求去做二次裁切、打孔，毕竟不同项目的安装孔位、跨距要求差异很大，留太多预设特征反而会增加后续修改的工作量。外形尺寸上，截面的两个侧边高度、腹板宽度都严格匹配对应规格的行业通用尺寸，安装边界方面，构件的整体直线度按照冷弯型材的通用公差做了建模约束，两端的切口没有做毛刺处理的特征还原，留给工艺人员根据实际加工要求去补充对应的倒角或者去毛刺工序。很多人做这类型材模型的时候会忽略壁厚的均匀性，直接用拉伸命令做直角拼接，实际上冷弯成型的C通道在弯折位置是有均匀过渡圆角的，壁厚在弯折处不会出现突变，这个模型在建模的时候就还原了这个工艺特性，不管是做后续的有限元受力分析，还是出加工图纸给生产部门，都能直接对接实际生产要求，不会出现模型和实物不符的问题。另外这类C通道也常被叫做U通道，两者的核心差异就是翻边的朝向，这个构件的翻边是向内弯折的，和开口向外的U型槽在安装适配性上有明显区别，选型的时候要注意安装空间的开口方向，避免出现装配件干涉的问题。做设备结构设计的时候，这类基础型材的模型精度直接影响整体装配的效率，要是模型的截面尺寸不准，后续装配的时候很容易出现孔位对不上、滑块卡不进去的问题，反复修改反而会耽误项目进度，这个等截面模型可以直接导入装配体，根据实际需要的长度做裁切，不用再重新绘制截面草图，能节省不少基础建模的时间。
