农业谷物深层干燥设备结构设计

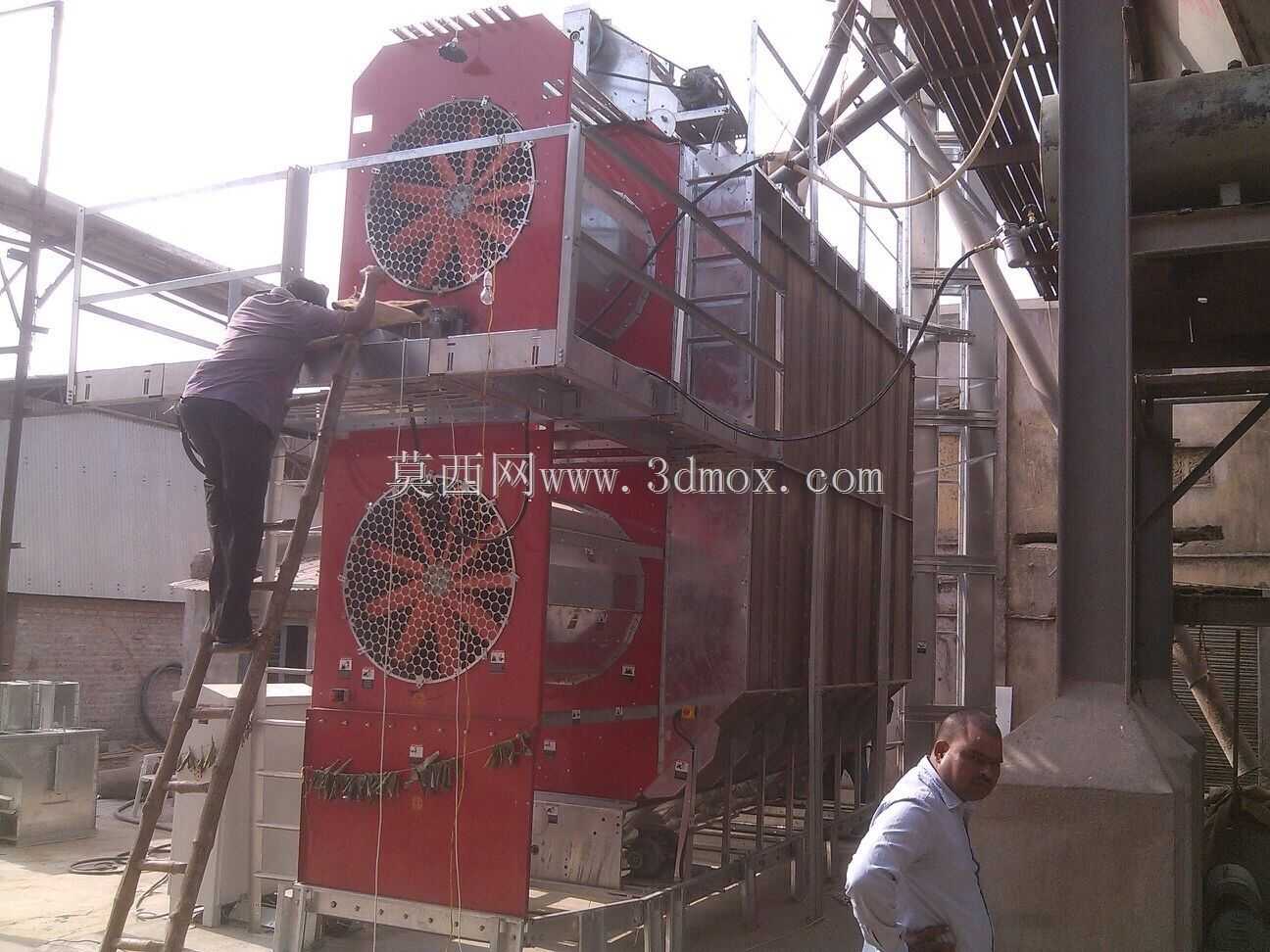

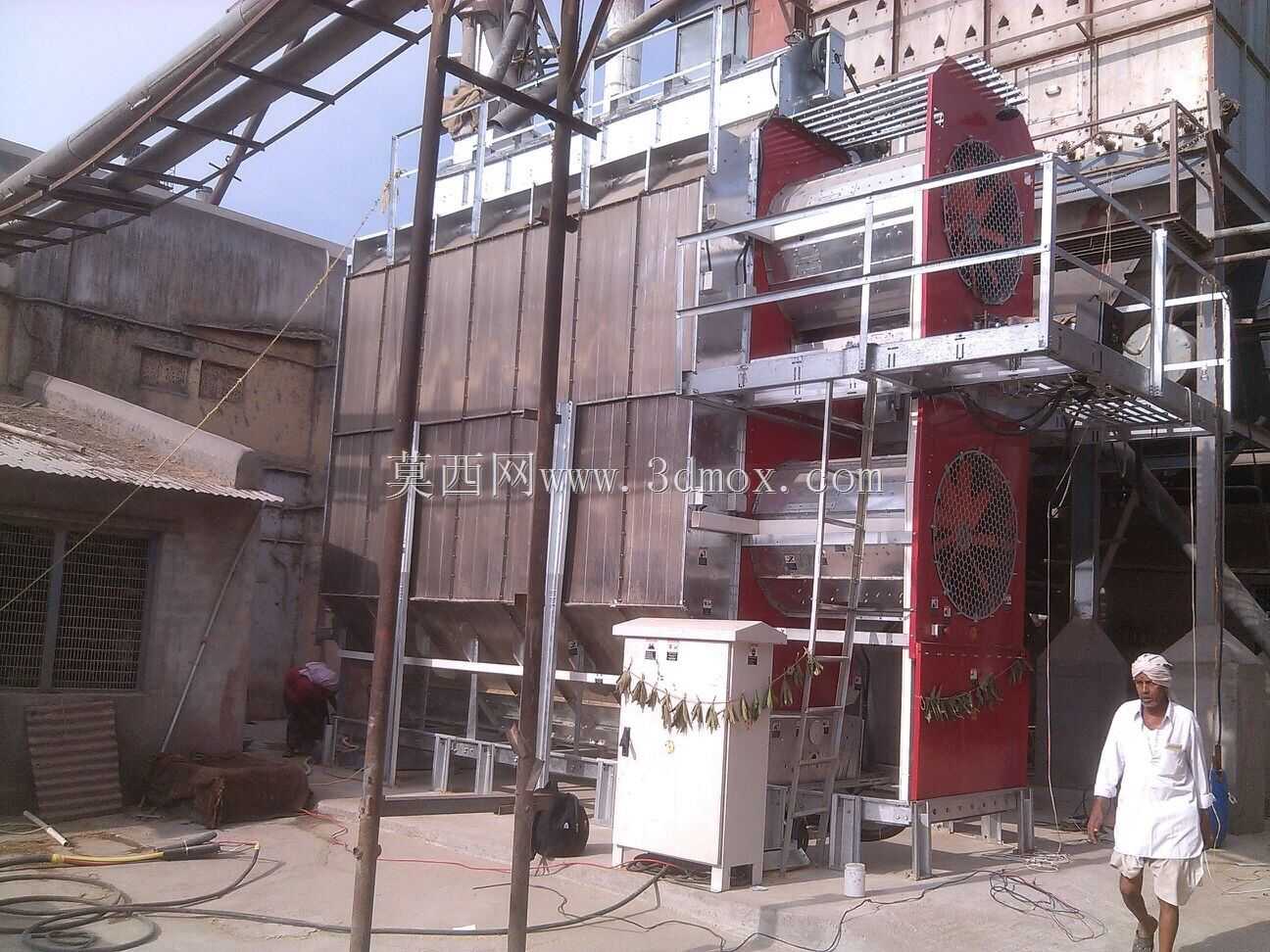

这套干燥设备主要面向规模化粮食收储站点、经济作物种植加工基地的产后处理环节，解决收获期谷物含水率过高无法安全存储的核心痛点，适配玉米、开心果、鹰嘴豆、扁豆等多种颗粒状农产品的降水作业，区别于浅层薄层干燥设备，其料层厚度设计可达0.8-1.2米，单批次处理量能匹配中型收储点的日周转需求，避免高水分粮堆出现过早发芽、霉变、虫蛀等存储损耗。设备主体采用立式模块化框架结构，外部护板选用厚度2mm的冷轧钢板做红漆防锈处理，内部与物料接触的风道、料仓段全部采用304不锈钢板材，避免长期接触高湿物料出现锈蚀污染粮粒。整机核心的热风循环单元采用上下双轴流风机布局，风机外侧加装冲压成型的防护网罩，网罩孔隙控制在8mm，既保证通风量又能防止大尺寸杂物被吸入风道，风机与风道连接处设置可调式导风板，可根据不同物料的孔隙率调整热风穿透角度，保证料层各截面的风速均匀度偏差控制在10%以内，避免出现局部过干或者降水不达标的问题。设备侧面设置分段式爬梯与检修平台，平台护栏高度符合工业安全规范，日常运维时操作人员可直达风机段、排杂段完成检修清理，无需搭建额外辅助设施。设备安装时需要预留周边1.5米的操作维护空间，顶部进料口对接上游输送设备的落差控制在0.3-0.5米，避免进料落差过大导致粮粒破碎，底部出料口适配通用型皮带输送机或者斗式提升机的接料尺寸，可直接接入现有粮食加工输送线，无需额外做接口改造。设备的热风进风口设置在侧下方，可对接燃煤热风炉、生物质热风炉或者空气能热泵热源，用户可根据自身场地的能源条件灵活选配热源单元，设备本体预留的法兰接口尺寸统一，更换热源时无需改动主体风道结构。料仓段设置上下两个温度检测点位，可实时反馈料层内部的热风温度，配合外部风阀调整热风流量，针对不同物料的干燥温度阈值调整作业参数，比如玉米干燥时热风温度控制在55-60℃，坚果类物料干燥时温度下调至40-45℃，避免高温破坏物料的活性与品质。设备底部设置匀料排料机构，排料速度可无级调整，通过控制物料在干燥仓内的停留时间匹配不同初始含水率的降水需求，初始含水率25%的玉米经过单次干燥作业即可降至14%的安全存储水分，无需二次回机处理。
