多规格弯管组合管路连接构件

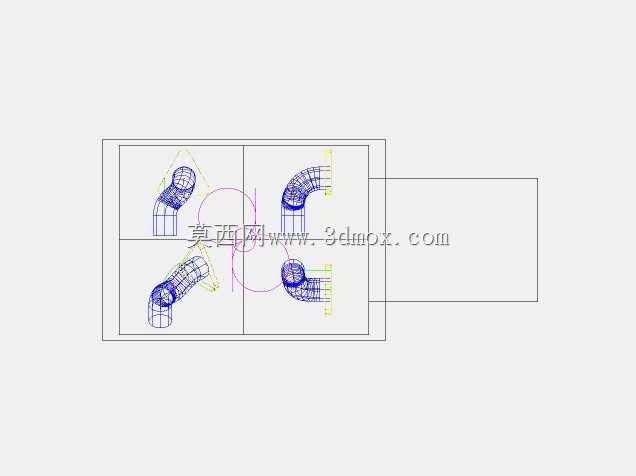

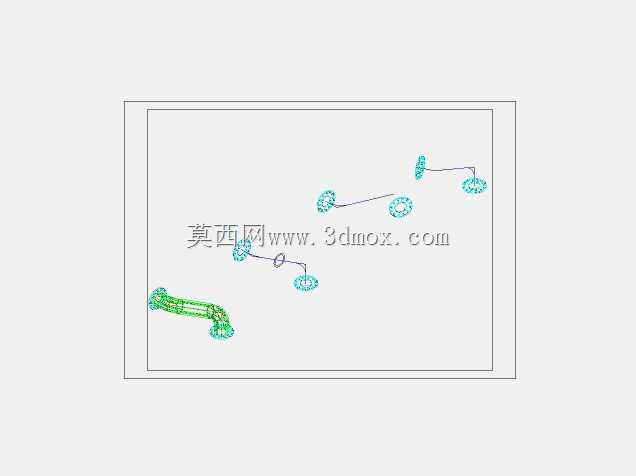

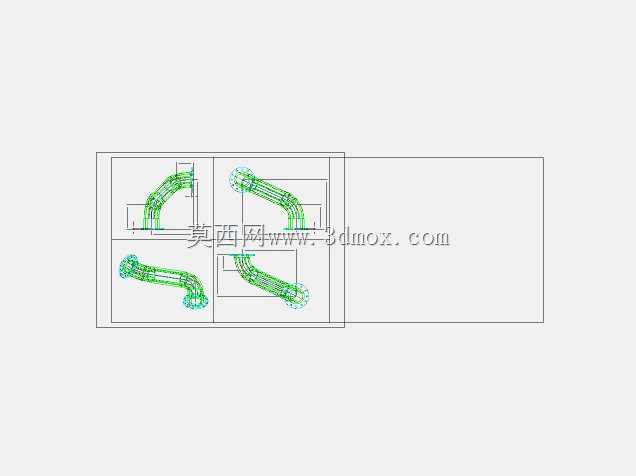

在流体输送管网搭建、工业设备管路布设、暖通给排水系统施工等场景中，弯管类构件是改变管路走向、适配安装空间的核心连接部件，本次呈现的多规格弯管组合构件，覆盖不同弯曲半径、不同接口口径的90度弯管结构，可适配不同管径的管路对接需求，满足不同空间转角处的管路转向布设要求。从实际工程应用来看，这类弯管构件多用于管路需要转向的节点位置，可有效规避现场布设中的障碍物，减少管路拼接的焊缝数量，降低管路泄漏风险，同时不同曲率的弯管可适配不同流速的流体输送需求，曲率半径较大的弯管可降低流体流经转向处的阻力损失，适合大流量、高流速的流体输送场景，曲率半径较小的弯管则适合安装空间局促、对管路占用空间有严格限制的布设场景。设计过程中，首先结合管路对接的同轴度要求，对弯管两端的接口段做了等径直段延伸处理，保证对接时接口处可与直管段充分贴合，避免出现错位、错边导致的焊接或法兰对接不严问题；弯管的弯曲段做了等壁厚处理，避免弯曲成型过程中出现管壁外侧减薄、内侧堆料的问题，保证整个弯管构件的承压能力均匀一致，不会出现局部应力集中导致的破损泄漏。从安装边界来看，不同规格的弯管对应不同的安装预留空间，大曲率弯管需要预留的转向空间更大，安装时需提前核算管路走向的空间占位，避免与周边其他管线、设备构件发生干涉；小曲率弯管安装时需注意流体入口端的直管段长度，避免流体直接冲击弯管弯曲段造成局部冲蚀磨损。建模过程中对弯管的内壁过渡做了圆弧顺滑处理，没有突兀的折角结构，可减少流体流经时的紊流产生，降低管路运行过程中的振动与噪音，同时弯管的外壁结构预留了管卡安装的定位位置，方便现场安装时的固定作业，避免管路运行过程中因流体冲击产生位移。这类弯管构件可单独使用，也可与法兰、直管、三通等其他管路配件组合使用，搭建出不同走向的流体输送网络，适配工业生产、市政管网、设备配套等多种场景的管路布设需求，建模时严格遵循管路构件的通用尺寸规范，接口尺寸符合常规管路对接的标准要求，可直接适配同规格的标准管路配件，无需额外做接口改造。
