带弹簧螺栓结构的泵用阀门三维设计

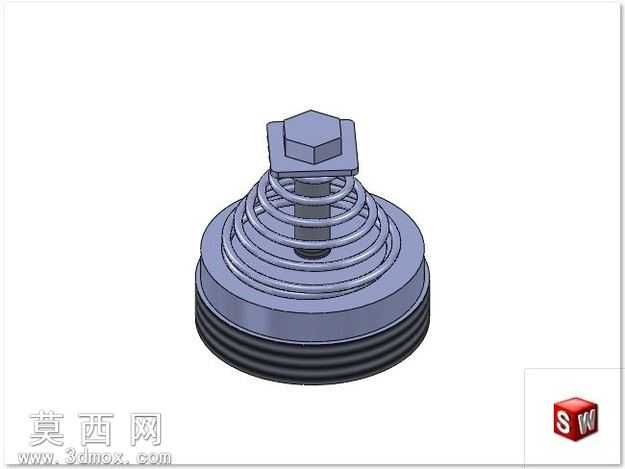

本作品为泵用阀门的三维建模设计，采用SolidWorks软件完成全参数化建模，整体结构围绕泵阀的密封、启闭功能展开设计。建模过程中首先完成底部带外螺纹的阀座主体构建，阀座下部设置多圈连续外螺纹结构，用于与泵体对应接口实现螺纹旋合密封连接，建模时严格按照普通螺纹的牙型参数绘制螺旋线，通过扫描切除特征生成规整的螺纹牙型，保证螺纹连接的配合精度。阀座上部为圆盘式承压基座，基座上方嵌套多层圆柱螺旋压缩弹簧，弹簧建模时通过设定合理的节距、中径、簧丝直径参数，生成贴合基座顶面的螺旋结构，弹簧作为阀门的启闭复位元件，承担阀瓣开启后的回弹复位功能，建模时保证弹簧两端的磨平圈结构与上下配合面完全贴合，避免出现装配干涉。弹簧中心穿装六角头螺栓结构的阀杆组件，螺栓头部采用标准外六角结构，方便装配时使用工具施加拧紧力矩，螺栓杆部贯穿弹簧中心与下部阀瓣结构相连，建模时对螺栓杆与弹簧内圈的配合间隙做了合理预留，保证阀杆动作时不会与弹簧发生卡滞。阀座与弹簧之间设置环形密封垫片，垫片采用薄型圆环结构，建模时赋予其橡胶类材质属性，用于填充阀座与弹簧支撑面之间的间隙，提升阀门的密封性能。渲染阶段对不同部件赋予差异化材质：阀座、螺栓等金属部件赋予调质钢材质，添加细微的金属磨砂质感，还原金属机加工后的表面效果；弹簧赋予弹簧钢材质，突出其金属弹性件的光亮质感；垫片赋予丁腈橡胶材质，呈现哑光深色橡胶质感，通过材质区分清晰展现各部件的功能属性。整体设计遵循泵阀的实际工作逻辑，各部件的尺寸比例、配合关系均参考实用泵阀的结构参数设定，装配体中各零件的配合关系完全符合实际装配要求，可用于泵阀结构的教学演示、原理展示以及后续的工程图导出、结构优化参考，完整还原了这类螺纹连接式弹簧复位泵阀的典型结构特征。
