FNW黄铜双活接手动球阀三维设计

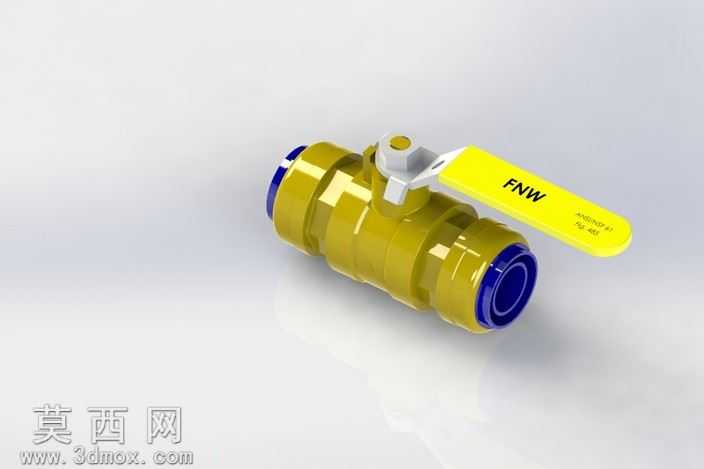

本作品为FNW品牌黄铜双活接手动球阀的三维建模设计成果，建模阶段以实物测绘的结构尺寸为基准，在SolidWorks环境下完成全参数化建模，首先通过旋转凸台命令构建阀体的主体通径结构，精准还原黄铜阀体的外轮廓阶梯造型、两端活接接头的卡接定位槽与内螺纹衔接结构，保证通径尺寸与管路适配标准完全匹配。针对球阀的核心启闭结构，采用旋转配合与限位特征完成球体密封面、阀杆传动段的建模，还原阀杆与球体的卡接传动结构，同时添加阀杆处的密封槽特征，还原实物的密封结构设计。手柄部分通过草图拉伸与圆角修饰完成建模，精准复刻手柄表面的FNW品牌标识凹陷特征、尾部的防滑纹理与扳动角度限位结构，手柄与阀杆的连接部位采用异形凸台配合，还原真实的装配定位关系。两端的蓝色密封卡圈采用独立零件建模，还原卡圈的锥面密封结构与卡扣定位特征，保证与阀体活接部位的装配间隙符合实际装配公差。材质与渲染阶段，针对黄铜阀体采用金属黄铜材质，调整材质的粗糙度、反射率参数，还原锻压黄铜表面的细腻金属光泽与轻微的磨砂质感，避免过度反光造成的失真；手柄部分采用亮黄色工程塑料材质，添加轻微的磨砂质感，还原塑料手柄的哑光视觉效果，同时将手柄表面的品牌标识设置为深色凹陷效果，与实物印刷标识的视觉效果一致；两端蓝色密封卡圈采用硬质工程塑料材质，调整半透明参数与深蓝色调，还原尼龙密封件的半通透质感。渲染阶段采用柔和的工作室环境光，添加顶部主光源与两侧补光，弱化生硬阴影，突出阀体的曲面轮廓与各部件的材质差异，同时添加轻微的地面反射效果，提升整体渲染的真实感。结构设计上严格遵循手动球阀的工作原理，所有活动部件保留正确的装配自由度，阀杆可带动球体完成90度旋转启闭动作，两端活接结构可独立旋转，还原真实产品的管路安装特性，整体建模无多余特征，所有倒角、圆角细节均与实物保持一致，兼顾结构准确性与视觉还原度，可用于管路系统装配演示、产品展示、结构教学等场景。
