锥形弯管连接螺旋弹簧结构设计

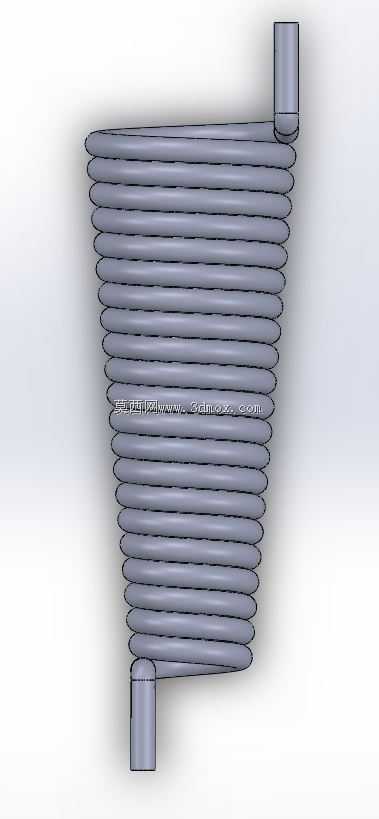

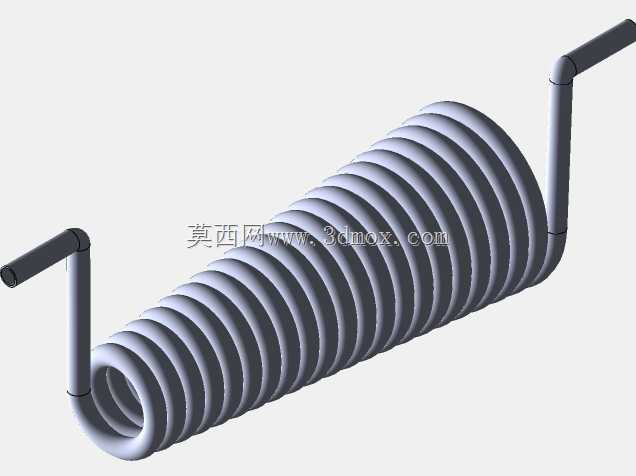

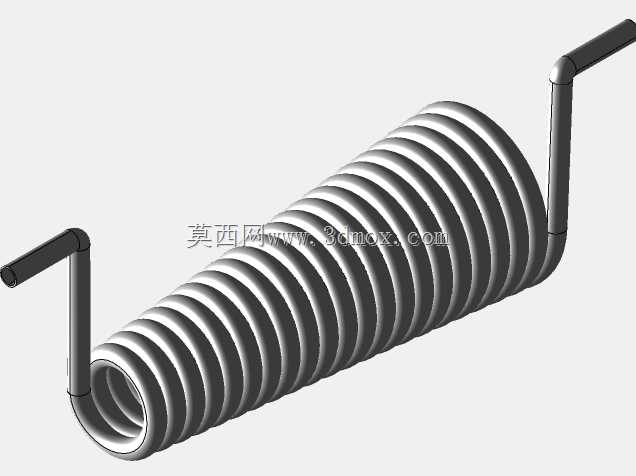

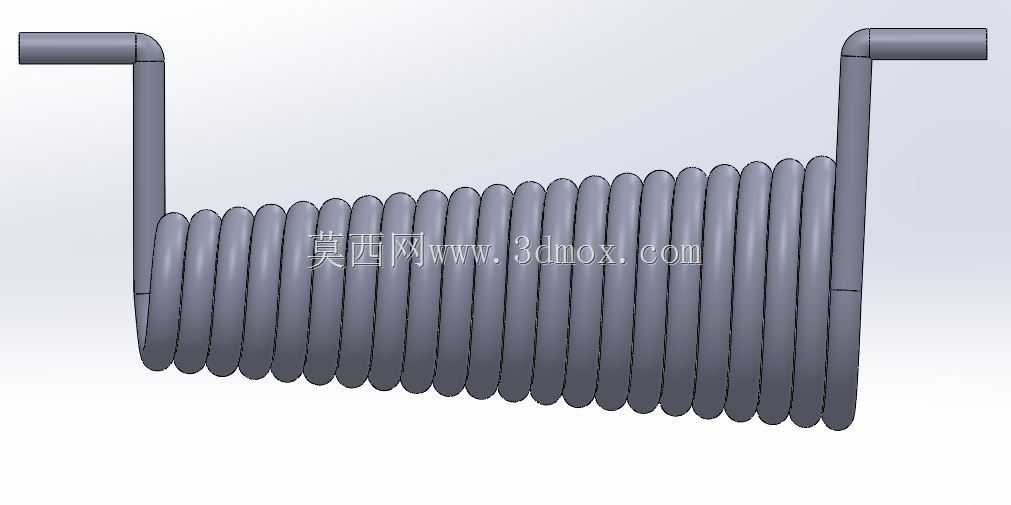

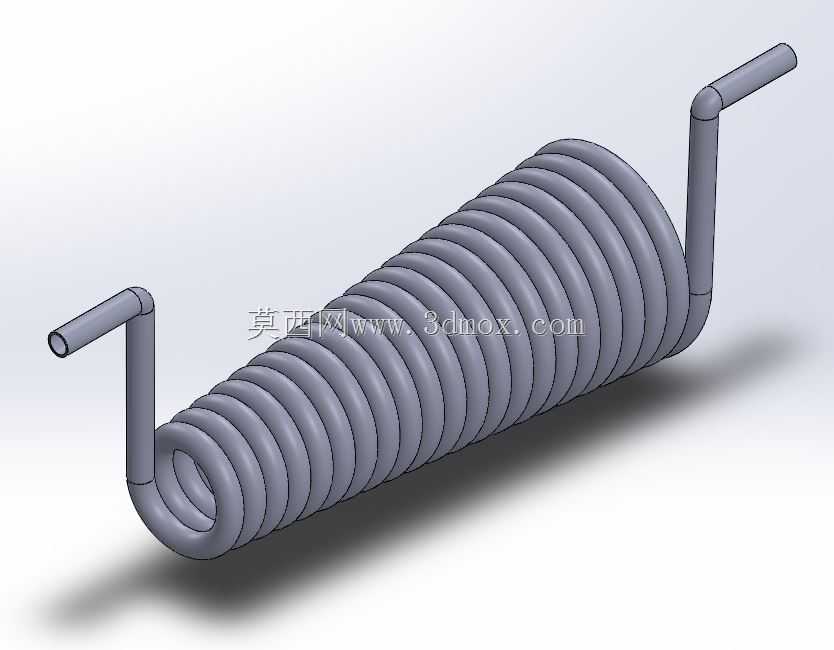

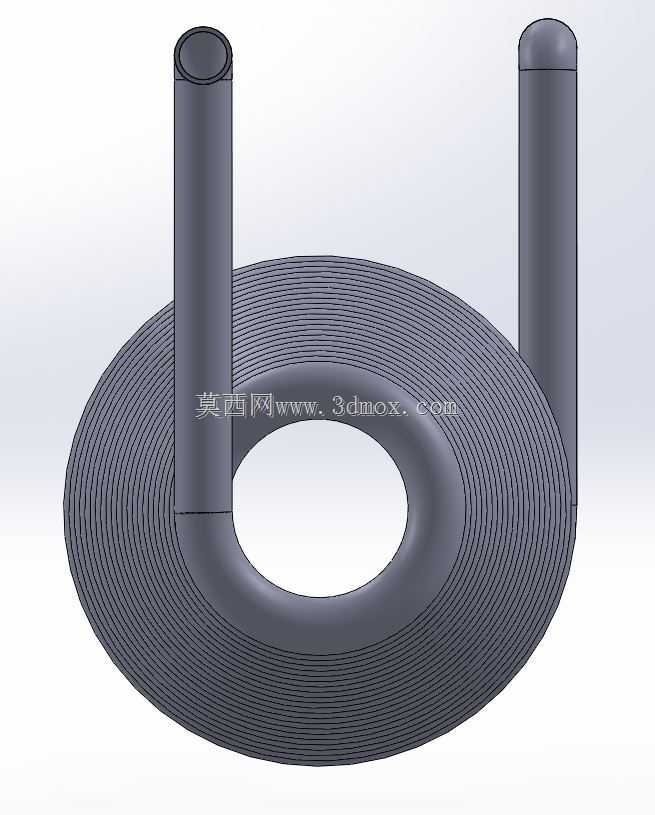

这类带双侧弯管引出端的锥形螺旋弹簧，常应用在小通径流体管路的柔性连接、小型复位机构以及缓冲限位场景中，比如3/4规格管路的振动缓冲段，或是小型操作手柄的复位结构里，能同时兼顾弹性支撑与管路导向的双重作用。从实际使用场景来看，这类弹簧在安装时，两端的直管段需要插入对应安装座的定位孔中，螺旋段的大端通常抵靠在安装基准面，小端则与活动部件接触，在部件产生位移时提供稳定的回弹力，同时锥形的结构设计让弹簧在压缩过程中刚度呈现渐变特性，初始压缩阶段刚度较小，能吸收微小振动，随着压缩量增大刚度逐步提升，避免硬冲击带来的部件损伤。设计这类弹簧时，首先要确认管材的规格，这里采用的是3/4管径的金属管材弯制，螺旋段的锥度需要匹配安装空间的锥形腔体，避免压缩过程中出现卡滞，两端的弯管角度需要严格对应安装位的引出方向，保证装配后直管段与安装孔的同轴度，减少装配应力。从安装边界来看，螺旋段的最大外径需要小于安装腔体的内径，预留至少1.5倍管材直径的径向间隙，避免压缩时弹簧外圈与腔壁摩擦，两端直管段的插入深度需要满足定位要求，通常为管径的2-3倍，保证受力时不会从安装孔中脱出。实际建模过程中，需要先绘制锥形螺旋线作为扫掠路径，螺旋线的圈数、节距要根据所需的刚度参数调整，两端的弯管过渡段需要做圆角处理，避免弯制处出现应力集中，管材的壁厚选择也要匹配工作载荷，避免长期受压出现塑性变形。这类弹簧不同于常规的等径圆柱弹簧，锥形结构让它在压缩到极限位置时各圈可以逐步贴合，相比等径弹簧拥有更大的压缩行程，同时不会出现并圈时的刚性碰撞，在对缓冲平顺性有要求的小型机构中适用性很强，比如小型阀门的手柄复位、气动管路的柔性缓冲段，或是小型设备的舱门支撑结构中，都能看到这类结构的应用。建模时还要注意螺旋线与两端直管段的相切过渡，保证扫掠后的管材曲面连续，没有折痕，这样在后续做有限元受力分析时，才能准确模拟弯管处的应力分布，避免实际使用中在过渡位置出现断裂失效。
