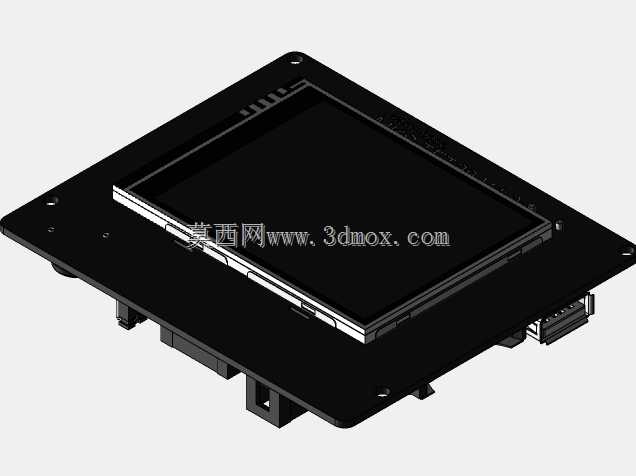

2.8寸触控显示屏嵌入式安装结构设计

这款2.8寸触控显示模块的结构设计，主要面向桌面级FDM 3D打印机的人机交互场景做适配，同时也可兼容小型自动化控制终端、桌面级实验设备的本地操作需求，核心是解决小尺寸触控屏在设备外壳上的安装固定、接口避让与操作便利性问题。从实际使用场景来看，这类小尺寸屏通常布置在设备正面的斜向操作区，方便操作人员站立或坐姿下直接点触操作，不需要额外外接显示终端就能完成参数设置、状态查看、任务启停等核心操作，省去了外接显示屏的布线与空间占用问题。设计上首先考虑了安装边界的适配，屏幕本体的显示区域居中布置，外围的安装板预留了四个对称的固定孔位，孔位间距匹配常规3D打印机型材框架的安装孔距，既可以通过螺丝直接固定在设备外壳的预留开口上，也能搭配打印的安装支架固定在型材框架的任意位置，安装板的边缘做了微小的下沉台阶，刚好可以卡在外壳开口内侧，避免屏幕安装后出现凸起晃动的问题，同时台阶的高度匹配常规钣金外壳与3D打印外壳的壁厚，安装后屏幕表面与外壳表面基本齐平，不会出现突兀的凸起，日常操作时也不会剐蹭到屏幕边缘。屏幕下方的接口区域做了专门的避让空间，预留了足够的插接线缆空间，不管是插接排线还是USB接口，都不会被安装板挡住，不需要额外修剪线缆接头就能完成装配，模块背部的凸起元件区域也做了对应的让位凹槽，安装时不需要额外加垫绝缘片就能避免元件与安装板接触短路。从功能特性来看，这款屏幕采用电阻式触控方案，戴薄手套也能完成操作，适配车间环境下的操作需求，屏幕的背光模块做了均光处理，不同角度下都能看清显示内容，不会出现局部过暗或者反光看不清的问题。设计过程中还考虑了维修拆装的便利性，固定孔位采用沉头设计，螺丝锁紧后不会突出安装板表面，拆卸时只需要拧下四个固定螺丝就能将整个屏幕模块取下，不需要拆解设备其他结构，后期更换屏幕或者检修接口都十分方便。安装板的厚度经过优化，既保证了足够的结构强度，安装后不会因为点触操作出现形变，又尽可能控制了整体重量，不会给设备外壳带来额外的负重，屏幕四周的边框宽度控制在合理范围，在保护屏幕边缘不受磕碰的同时，尽可能缩小了整个模块的外形尺寸，适配小体积设备的安装空间需求。
