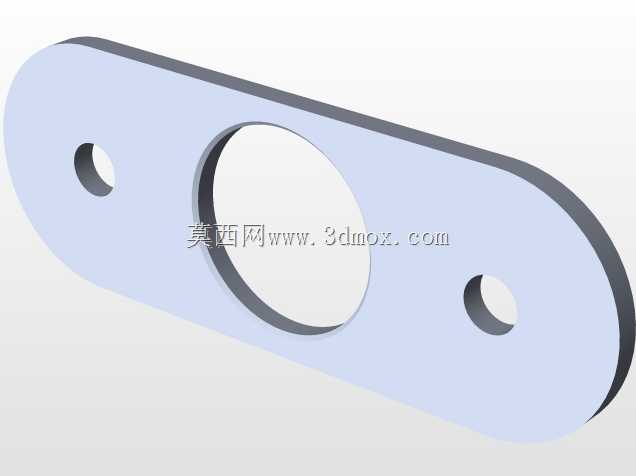

平板类工件偏心轮式快速夹持工装结构

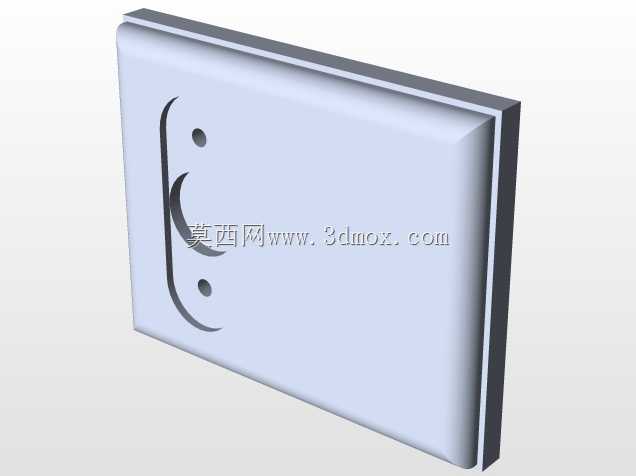

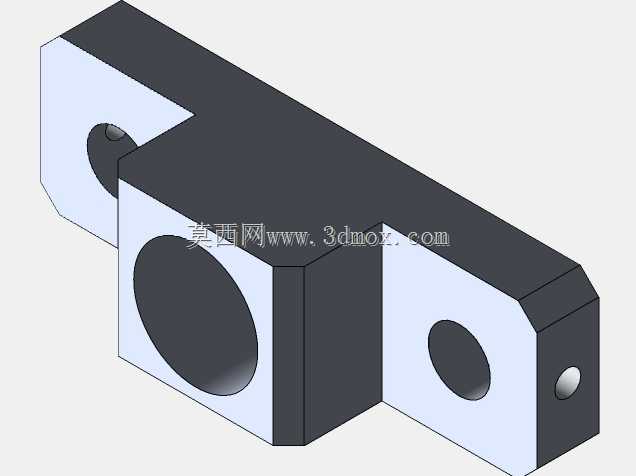

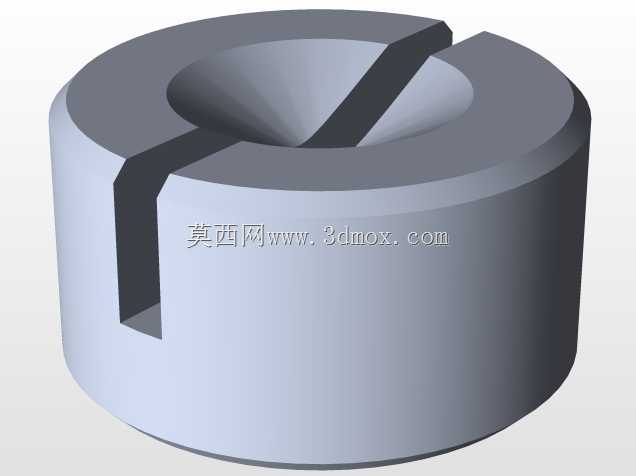

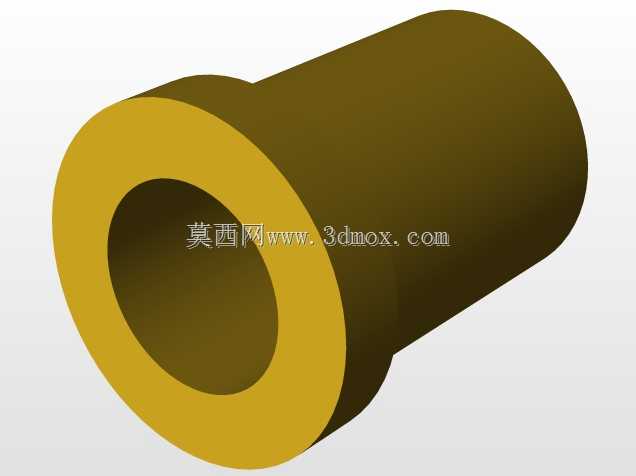

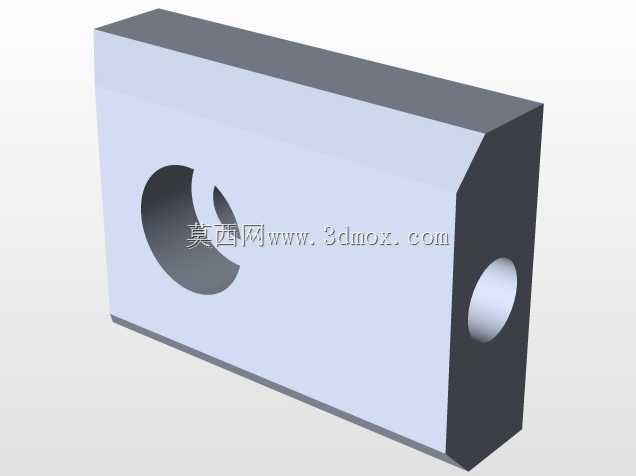

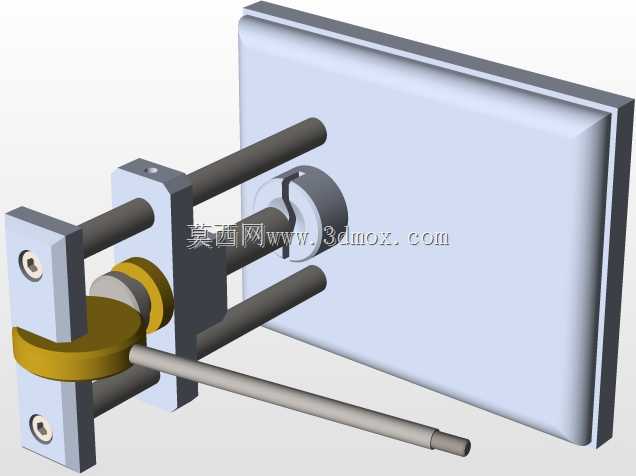

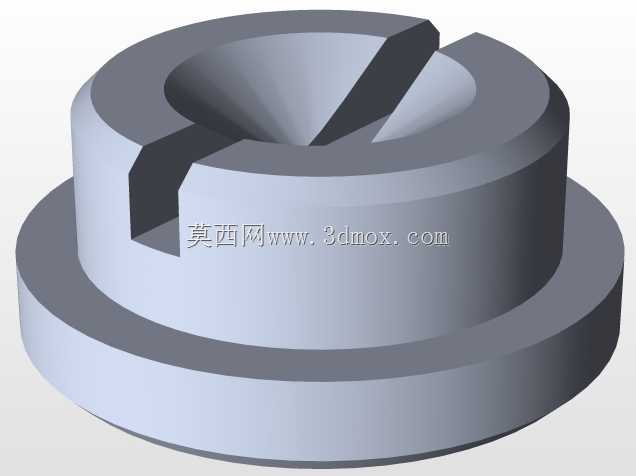

该结构主要面向平板类工件的快速装夹场景，常见于小型零部件的钻孔、打磨、粘接、检测等工位，替代传统螺栓压板式装夹，能大幅缩短单件装夹的辅助时间，适配小批量多品种的柔性加工需求。整套机构以双导杆作为滑动支撑载体，导杆两端通过立式支座固定在安装基准面上，支座上预留的沉孔可直接通过内六角螺栓与工作台面连接，安装时需保证两根导杆的平行度公差控制在0.02mm/100mm范围内，避免滑动座移动时出现卡滞。滑动座与导杆配合的孔内可加装无油衬套，降低反复滑动带来的磨损，延长机构使用寿命。夹紧执行端采用偏心轮结构，偏心轮通过销轴铰接在滑动座前端，操作手柄与偏心轮刚性连接，扳动手柄时偏心轮绕销轴转动，利用偏心距产生的压紧力将工件抵靠在后方的定位挡板上，偏心轮的工作曲面采用对数螺旋线设计，保证夹紧过程中具备可靠的自锁性能，即便在加工产生小幅振动的工况下也不会出现松脱。后方的定位挡板为可拆卸式平板结构，可根据待装夹工件的外形尺寸更换不同规格的挡板，当装夹厚度差异较大的工件时，可先沿导杆调整滑动座的初始位置，再通过偏心轮完成最终夹紧，无需反复调整螺栓行程。偏心轮与工件接触的端面加装了黄铜材质的压头，一方面黄铜质地较软，不会在工件表面产生压痕损伤，另一方面黄铜的耐磨性能较好，长期使用后仅需更换压头即可，无需整体更换偏心轮，降低维护成本。整套机构的安装边界需预留出操作手柄的转动空间，手柄扳动至夹紧位置时，手柄末端距离安装基准面的高度不超过120mm，避免与周边工位的刀具、量具产生干涉。滑动座的行程范围可通过导杆的长度灵活调整，常规配置下导杆长度为180mm时，可适配厚度在10mm至80mm之间的平板类工件装夹，若需适配更大尺寸的工件，仅需更换对应长度的导杆即可，其余零部件均可通用。在实际使用中，该工装可单独使用，也可多套组合排布在工作台面上，实现长条形工件的多点同步夹紧，装夹力的大小可通过偏心轮的偏心距设计进行调整，常规配置下单点夹紧力可达300N，完全满足轻型加工工序的装夹需求。
