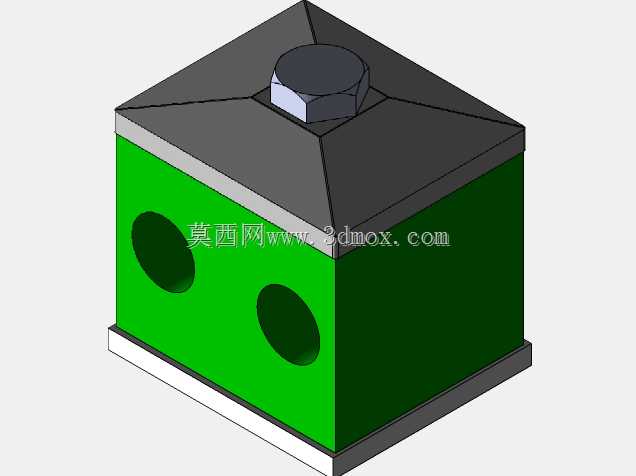

带顶部锁紧结构的方形多通阀座

这款方形结构的多通阀座，常应用在小型流体管路分配系统中，比如实验室气路排布、小型液压试验台的支路转接工位，也可嵌入紧凑型自动化设备的流体控制模块里，承担多管路汇通、通断调节的转接功能。从结构设计来看，主体采用立方体壳体构型，相比常规圆形阀件，方形外壳的平面贴合度更高，在密集排布的阀组安装板上，能最大化利用安装空间，相邻阀件之间不会出现圆弧面干涉的问题，排布间距可以压缩到最小，适配集成度较高的流体控制柜体。壳体侧面预留的两个径向通孔为标准管路接口，接口处做了沉台倒角处理，安装管路接头时可以直接卡入密封圈，不需要额外加装密封垫片，减少装配时的零件数量，也能避免接头拧入时偏斜刮伤密封件的问题。顶部的锁紧结构采用外六角螺帽配合锥面压块的设计，螺帽的对边尺寸符合常规扳手操作空间要求，不需要定制专用工装，现场装配和后期维护时用普通活动扳手就能完成锁紧操作；锥面压块和壳体内部的阀芯配合，拧紧螺帽时压块下行挤压阀芯密封圈，实现管路通断的可靠锁止，不会因为管路内的流体压力波动出现松脱渗漏的问题。安装边界方面，壳体底部做了一圈凸出的定位边，定位边的厚度和常规安装板的卡槽尺寸匹配，安装时可以直接卡入安装板的预制卡槽内，不需要额外打定位销，仅靠卡槽就能限制阀座的水平位移，再通过顶部螺帽的压紧力就能完成整体固定，整个安装过程不需要复杂的调校，单工位装配时间可以控制在一分钟以内。设计时特意将壳体的壁厚做了均匀化处理，所有转角处都留了工艺圆角，既避免注塑或者机加工时出现应力集中导致的壳体开裂，也能让流体在壳体内腔流动时减少直角涡流，降低管路内的流体阻力，减少压力损耗。顶部的螺帽高度做了限位设计，最大拧紧行程不会超过内部密封圈的压缩极限，避免现场操作时拧得过紧导致密封圈永久变形失效，哪怕是没有太多装配经验的操作人员，也能完成可靠的锁紧操作，不会因为操作力度不当导致部件损坏。
