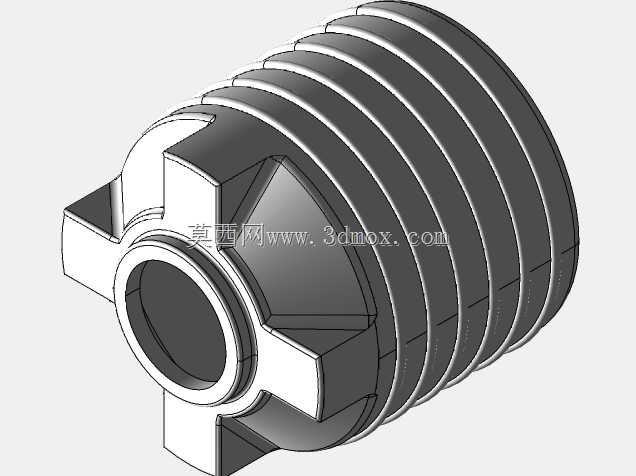

带环形散热筋侧装接口储水腔体结构

这类带环形外凸筋的储水腔体，多配套在小型流体循环、移动式冷却回路里使用，常见于便携作业设备的冷却单元、小型内燃机组辅助散热回路、台式工业设备的闭式储水环节，区别于敞口式水箱，这类闭式承压腔体不需要额外做防溢结构，能适配带一定工作压力的循环水路，避免运行过程中水体晃动溢出或者压力泄漏。从结构设计逻辑来看，腔体主体采用等距环形外筋布局，并不是单纯为了强化外观辨识度，核心是在不额外增加壳体壁厚的前提下，提升整体径向抗形变能力，当腔体内部充入带压水体时，环形筋能分散筒壁承受的环向拉应力，避免薄壁筒身出现鼓胀变形，同时外凸的筋条拉大了壳体与外部空气的接触面积，能辅助带走水体携带的热量，不需要额外加装散热翅片就能满足小功率回路的散热需求，兼顾结构强度与散热效率。接口端采用十字凸台定位结构，四个方向的凸块刚好对应安装位的卡槽，安装时不需要额外做周向防转设计，将接口对准管路插入后，凸台卡入安装座的对应槽位就能限制周向转动，避免设备运行过程中管路振动带动腔体转动出现接口松脱。接口本身采用阶梯孔设计，内孔尺寸匹配常用的快插管路外径，安装时可以直接套入密封圈后对接管路，不需要额外加工转接坡口，能减少现场装配的工序耗时。从安装边界来看，腔体整体为圆柱类构型，最大外径由环形筋的外圆尺寸决定，安装时需要预留的径向空间略大于筋条外圆，避免筋条与周边结构件发生干涉，轴向安装长度从接口端面到腔体尾端的圆弧封头计算，尾端采用圆弧过渡封头而非平端盖，同样是为了分散内部水压带来的端面应力，减少端盖位置的焊缝或者连接位的受力负荷。这类腔体在建模过程中，优先以回转体特征构建主体基础轮廓，再通过环形阵列切除或者凸台拉伸生成外筋结构，最后在接口端拉伸生成十字定位凸台与内孔特征，建模时需要注意环形筋的圆角过渡，避免筋条与筒身连接位置出现应力集中，实际生产中多采用滚塑或者铝合金压铸成型，过渡圆角的参数设置直接影响成型时的材料流动性，能减少成型过程中出现缺料、应力裂纹的概率。日常选型适配时，需要重点核对接口的通径尺寸与安装凸台的跨距，确保能和现有管路、安装座完全匹配，同时要确认腔体的额定承压能力是否满足回路的工作压力要求，避免压力过载出现壳体渗漏。
