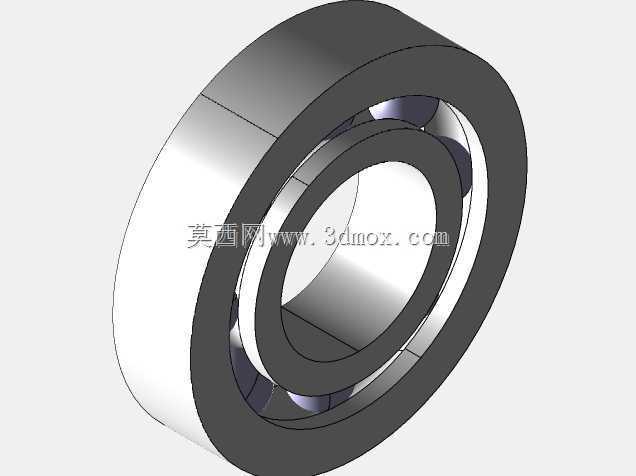

深沟球滚动轴承结构三维设计

　　在各类旋转传动设备中，轴承是承担径向载荷、约束轴系轴向窜动、降低轴系运转摩擦阻力的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴、减速机输入输出轴，再到工程机械的回转机构，几乎所有存在相对旋转运动的机械结构中，都能看到这类滚动轴承的应用。不同于滑动轴承依赖油膜形成支撑的工作模式，深沟球结构的滚动轴承通过内圈、外圈之间的钢制滚动体将滑动摩擦转化为滚动摩擦，能在中等转速、中等载荷的工况下长期稳定工作，日常维护成本更低，对安装空间的要求也更紧凑，是目前通用机械领域应用覆盖面最广的支撑类零件。

　　从结构设计逻辑来看，这类轴承的建模需要优先保证滚道曲率与滚动体直径的匹配精度：内圈外侧的滚道、外圈内侧的滚道曲率半径通常取滚动体直径的51.5%到52.5%之间，这个参数区间既能保证滚动体与滚道有足够的接触面积降低接触应力，又不会因为滚道包角过大导致滚动体运转过程中出现卡滞、摩擦阻力升高的问题。保持架的兜孔间隙需要控制在滚动体直径的0.1到0.3毫米区间，间隙过小会在热胀工况下夹持滚动体增加运转阻力，间隙过大则会导致滚动体在运转过程中出现窜动，引发振动和噪音。内圈与轴的配合通常选取基孔制过渡配合，过盈量根据载荷大小调整，重载荷工况下适当增大过盈量避免内圈与轴出现相对滑动跑圈，轻载高速工况下适当减小过盈量方便安装拆卸，同时降低内圈胀大导致的预紧力异常升高。外圈与轴承座孔的配合多采用基轴制间隙配合，留出微量的热膨胀补偿空间，避免轴系运转升温后轴承轴向胀死。

　　从安装边界来看，这类标准深沟球轴承的轴向定位通常依靠轴肩和轴承座孔的挡肩实现，建模过程中需要严格控制轴肩、挡肩的高度，不能超过轴承内圈、外圈的倒角高度，否则会导致轴承无法安装到位，同时也会给后续拆卸维护造成阻碍。轴承的密封结构如果是内置式的接触式密封，需要在建模时保证密封唇口与内圈密封槽的过盈量在合理区间，既保证润滑脂不会泄漏、外界粉尘水汽不会进入轴承内部，又不会因为唇口压力过大导致密封件过快磨损。在实际设备选型过程中，需要先核算轴系的径向载荷、轴向载荷大小，结合设备的额定转速、预期使用寿命计算所需的额定动载荷，再匹配对应尺寸代号的轴承，不能仅凭轴径直接选型，否则容易出现载荷不足导致轴承提前点蚀失效，或者选型过大造成安装空间浪费、成本升高的问题。

　　建模过程中需要注意滚动体的数量排布：通常同尺寸系列的深沟球轴承滚动体数量是固定的，保持架的等分精度直接影响轴承运转的平稳性，如果等分角度偏差过大，会导致部分滚动体承受载荷过大、部分滚动体不受载，运转时会出现周期性的振动，加速轴承疲劳损坏。轴承的倒角尺寸也需要符合通用安装规范，内圈、外圈两端的倒角不仅是安装导向结构，也能避免装配过程中尖锐的边角划伤轴和轴承座的配合面，同时减少热处理过程中的应力集中，降低套圈开裂的风险。在装配建模时，需要预留轴承的轴向游隙，尤其是在长轴系、多支撑的结构中，要考虑轴运转升温后的伸长量，避免轴承在工作过程中承受额外的轴向附加载荷，导致温升过快、润滑脂失效。日常应用中，这类轴承的润滑通常采用锂基脂填充，填充量控制在轴承内部空腔的三分之一到二分之一即可，过量填充润滑脂反而会导致运转过程中搅脂阻力过大，温升异常升高，缩短轴承使用寿命。
