RABA MAN D2356 HM6减震器结构设计

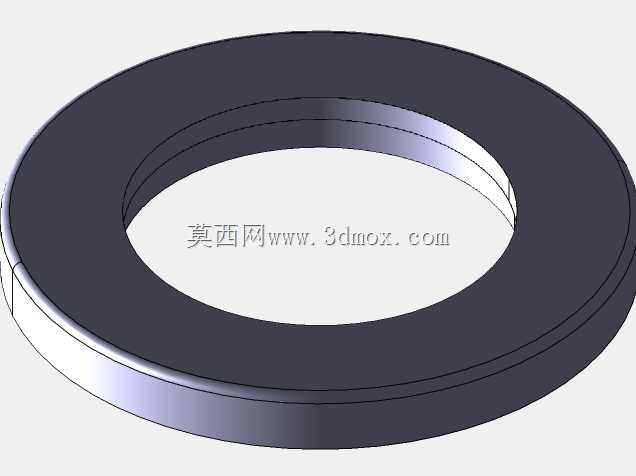

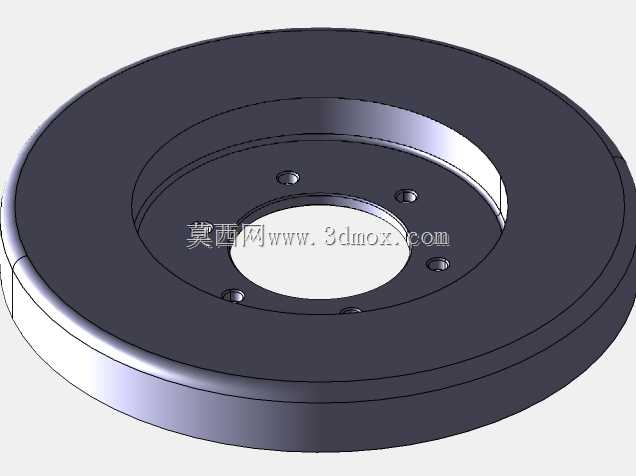

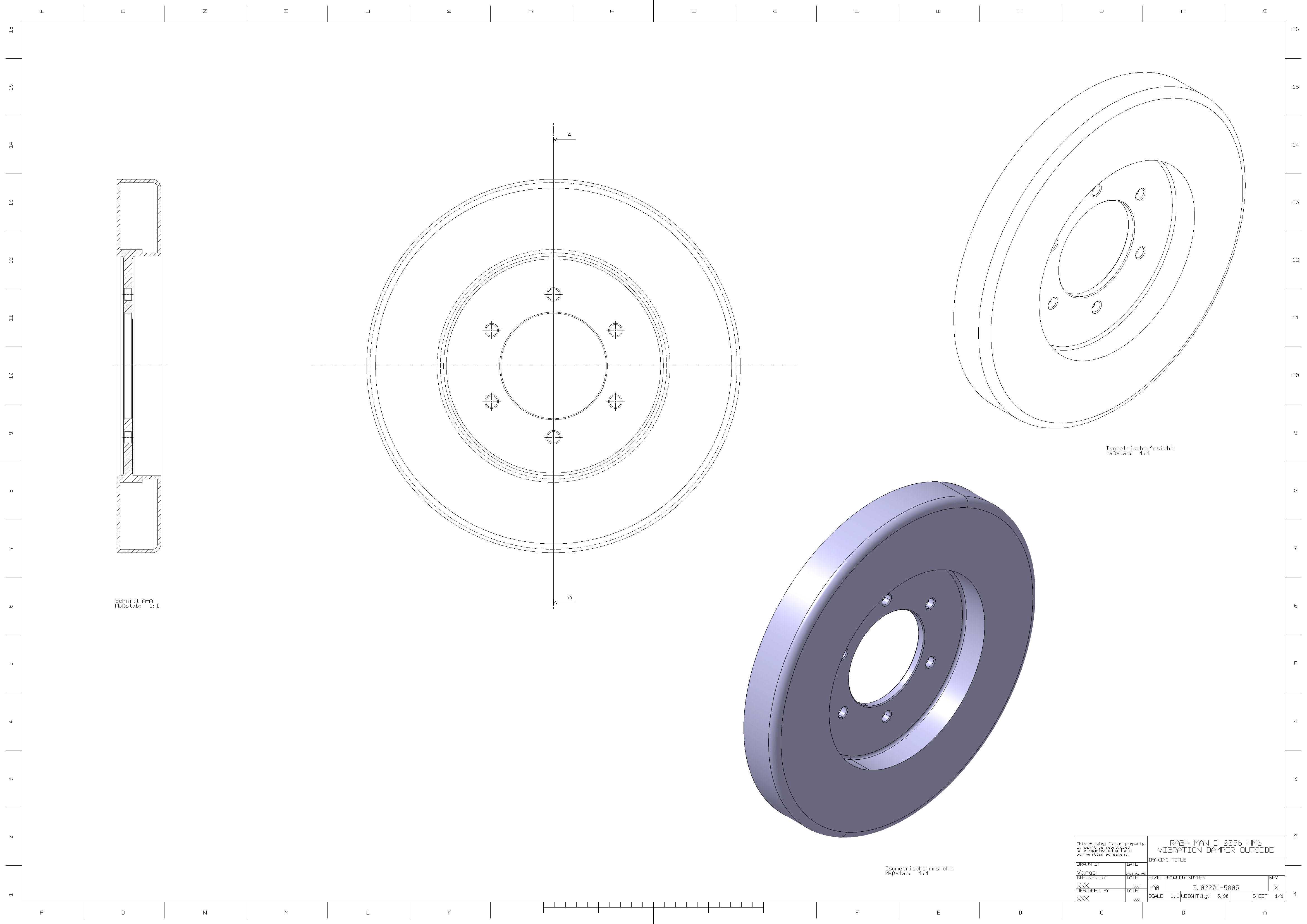

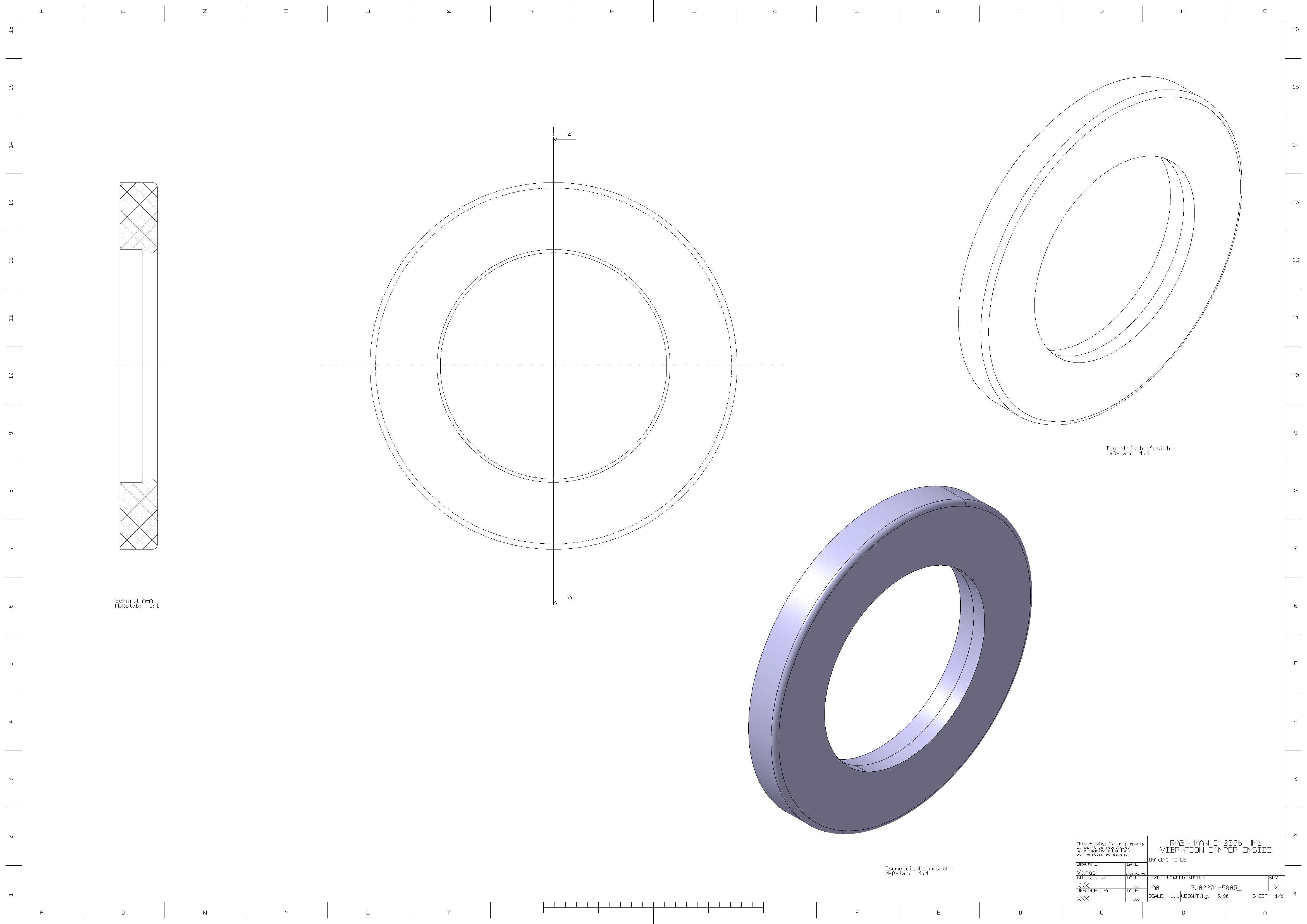

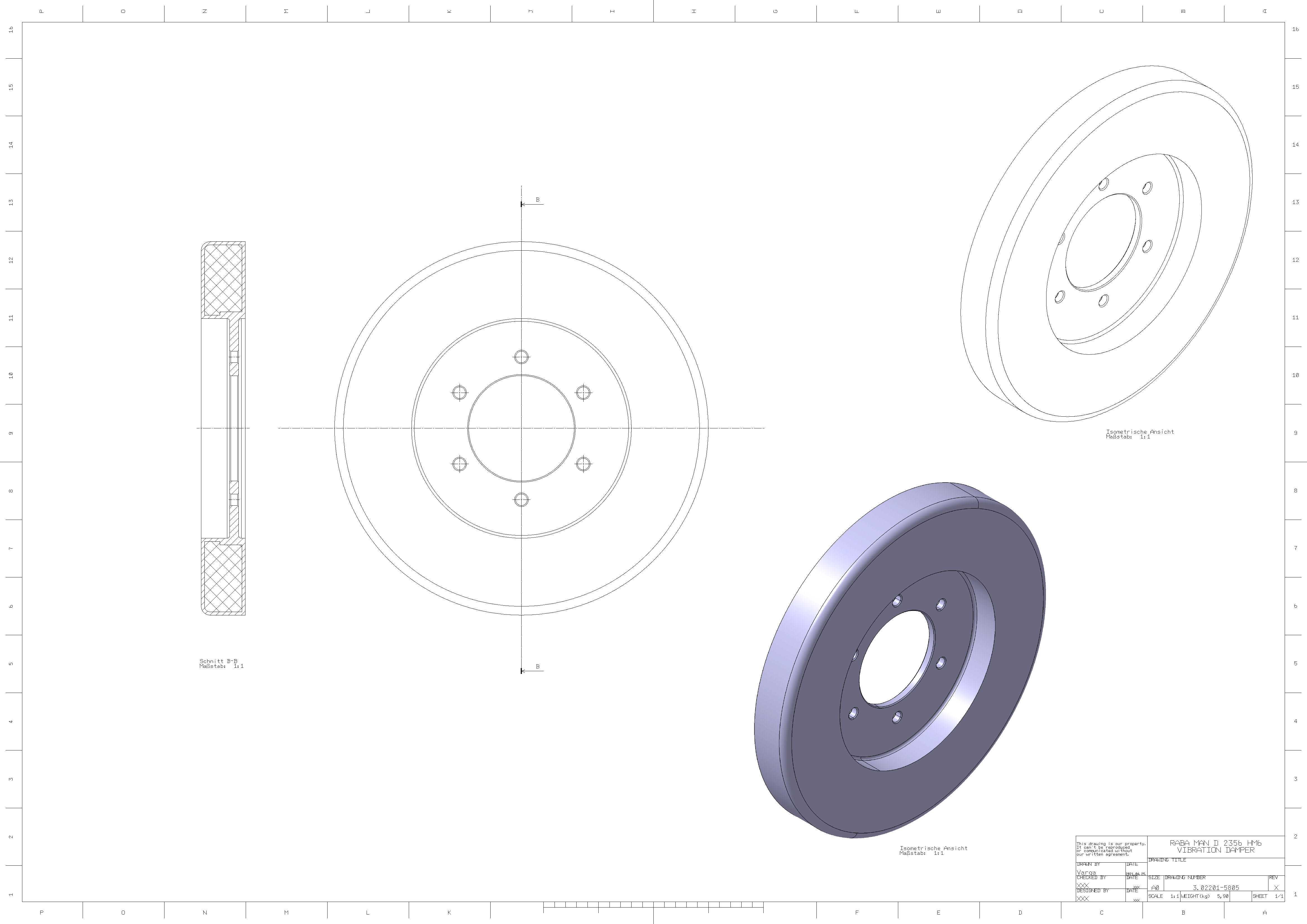

这款轮系配套的减震部件，主要应用在重型商用车的动力传动端，匹配RABA MAN系列车桥的传动布局，用来吸收曲轴端输出的扭转振动，避免动力传递过程中振动叠加引发的传动系零部件疲劳损坏。日常工况里，柴油发动机运转时产生的周期性扭转冲击，会顺着飞轮端传递到后续的传动组件，如果没有对应的减震结构，长时间运行下很容易出现齿轮打齿、连接螺栓松脱、传动轴早期疲劳断裂等问题，这类盘式减震器就是针对这类扭转振动设计的阻尼缓冲元件。从结构设计来看，整体采用盘式环形布局，中心预留的通孔是安装定位孔，用来和传动轴端的定位轴颈配合，端面上均匀分布的六个小孔是螺栓过孔，对应传动法兰上的安装螺柱，安装时螺栓穿过这些孔位锁紧后，就能让减震器和传动法兰保持同步转动。外圈的阻尼层采用橡胶与金属骨架复合的结构，金属内芯提供足够的结构强度，保证扭矩传递过程中不会出现结构变形，外圈的橡胶阻尼层则通过自身的弹性形变，把传动过程中产生的振动能量转化为热能耗散掉，以此降低整个传动系的振动幅值。设计过程中需要重点匹配安装边界尺寸，中心孔的直径要和对应轴颈的配合公差保持一致，既要保证安装时能顺利套入，又要避免配合间隙过大引发的转动偏心；端面螺栓孔的分布圆直径必须和对接法兰的螺柱分布圆完全重合，否则安装时会出现孔位错位无法锁紧的问题。整体的厚度尺寸也要匹配传动舱内的安装空间，避免转动时和周边的线束、管路或者壳体结构发生运动干涉。这类减震器的阻尼特性需要和对应动力总成的振动频率匹配，橡胶层的硬度、厚度以及和金属骨架的粘接强度，都要经过台架振动测试验证，确保在常用转速区间内能够有效抵消共振峰值，既不能因为阻尼过硬失去减震效果，也不能因为阻尼过软导致传动响应滞后，甚至出现橡胶层过早脱层损坏的问题。实际装车使用时，这类减震器属于免维护部件，但在大修拆解传动系时需要检查表面橡胶层是否有开裂、脱胶的情况，金属安装面是否有锈蚀变形，如果出现这类问题就需要及时更换，避免失效后引发连锁的传动故障。建模过程中需要重点还原复合层的装配关系，金属骨架与橡胶层的贴合面要完全匹配，安装孔位的位置度公差要符合实际装配要求，方便后续做装配干涉检查以及运动仿真验证。
