多铰接孔扭转型连接五金件结构设计

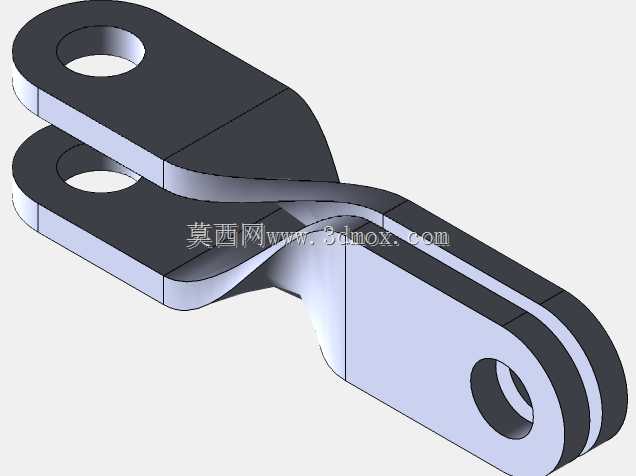

这类扭转型多铰接孔连接件，在各类需要实现非共面力传递、多自由度铰接联动的机械结构中应用十分广泛，从轻型输送线的连杆联动机构，到小型工程机械的操纵杆传动链路，再到非标自动化设备的摆臂连接部位，都能见到这类结构的身影。不同于常规的平板式铰接连接件，该结构通过中段的扭转过渡段，实现了两端铰接孔轴线的空间错位，能够适配安装面存在空间夹角的连接场景，避免额外增加转接座带来的装配累积误差，也能减少整体连接链路的零件数量，降低装配复杂度与后期维护成本。从结构设计逻辑来看，两端的双片叉耳式铰接孔布局，能够在铰接配合时提供双侧支撑，相比单片耳式的铰接结构，抗侧向弯矩的能力提升明显，销轴受力状态更均匀，长期往复摆动工况下不容易出现销轴偏磨、耳板变形的问题。中段的扭转曲面采用平滑过渡的钣金成型思路，没有尖锐的应力集中棱角，在承受交变拉压载荷、摆动扭矩时，应力能够顺着曲面均匀分散，不会在转角位置出现应力突变导致的疲劳断裂，适合长期往复运动的工况使用。在安装边界上，三个铰接孔的孔径保持一致，能够适配同规格的铰接销轴，降低备件的储备种类；两端叉耳的开口间距经过匹配设计，既能够保证与配套的连接耳板顺利插接，又不会留下过大的配合间隙导致铰接晃动，整体的外形轮廓在满足结构强度的前提下做了轻量化处理，没有多余的冗余结构，在空间受限的安装场景下也能顺利完成装配。实际选型使用时，需要注意核对两端铰接孔的中心距、扭转段的空间偏移量，确保安装后相邻部件运动时不会出现干涉，同时铰接孔的公差配合需要根据运动频率选择，高频摆动场景建议选用间隙稍小的配合，搭配润滑槽结构降低磨损，低速重载场景则可以适当加大配合间隙，避免销轴受热胀卡滞。这类结构的建模过程中，扭转段的曲面成型是重点，需要保证曲面与两端平板段的相切过渡，避免出现折边导致的应力集中，同时三个铰接孔的同轴度、端面垂直度也需要严格控制，否则装配后会出现销轴穿装困难、运动卡滞的问题。
